Устройство предназначено для управления дозирующим вибрационным насосом, работающим от сети переменного тока частотой 50 Гц, напряжением 220 В и током до 0,8 А (такие как ULKA и подобные). Типовое применение - дозирование моющего средства или воска на автомойке.

 Внимание!
  • Устройство работает от сети 220 В! Монтаж и подключение должно выполняться квалифицированными специалистами.
  • Устройство должно быть подключено к сети через автоматический выключатель 1 А.
  В зависимости от установленного значения производительности, дозирующий насос включается на период времени в процентах от одной секунды. Например: если установленно значение 20%, то дозирующий насос включён 0,2 секунды, а 0,8 секунды выключен. Контроллер отображает процент прокачиваемой жидкости от номинальной производительности подключённого насоса. Цифровая индикация позволяет с высокой точностью установить параметры производительности. Устройство имеет детектор перехода фазы через ноль, что минимизирует погрешность в производительности насоса, исключает помехи по электросети.
  EK-SDL0047 имеет энергонезависимую память последнего установленного значения (значение автоматически сохраняется через ~4 секунды). После отключения от электросети, при следующем включении EK-SDL0047 продолжает работать с сохранённым значением.

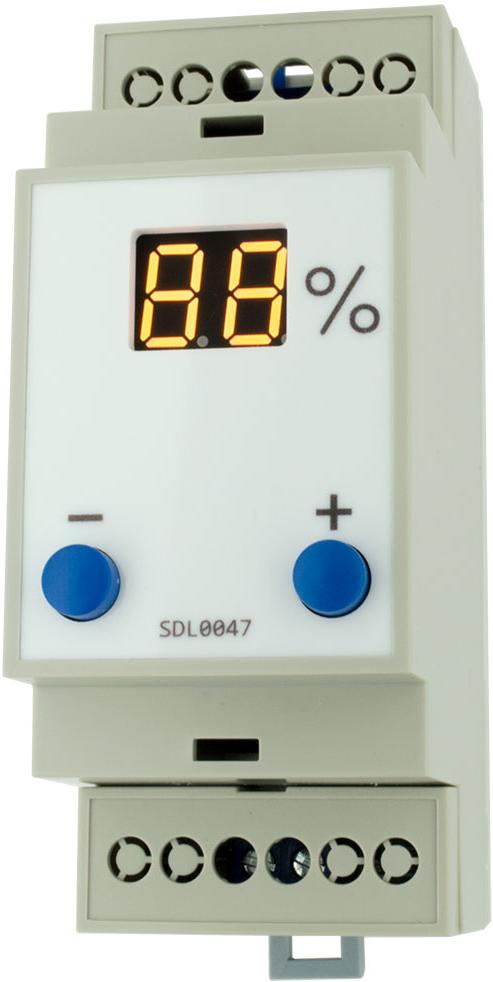

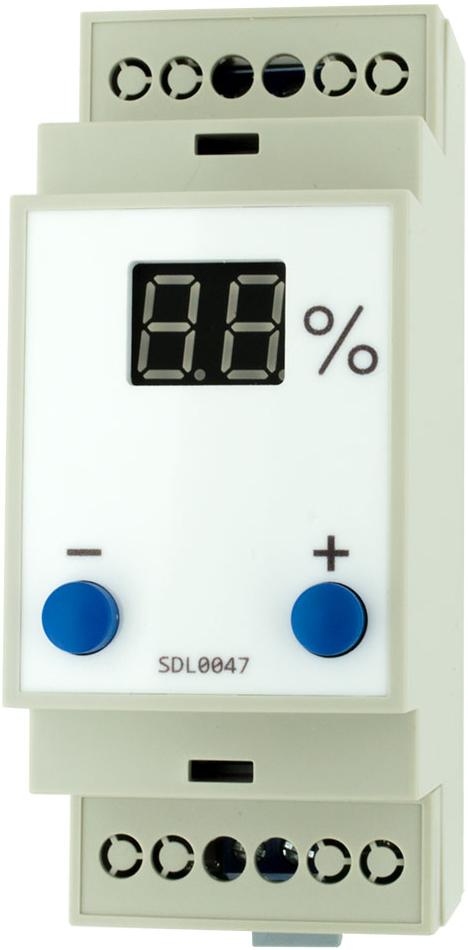

 Устройство имеет:
  • Двухразрядный дисплей, отображающий процент производительности насоса;
  • Кнопки управления "+" и "-";
  • Клеммник, для подключения к сети 220 В;
  • Клеммник, для подключения дозирующего насоса.

 Характеристики:
  • Питание устройства: От сети AC 220 В (50 Гц);
  • Максимальный ток насоса: 0,8 А;
  • Диапазон регулировки производительности: 0...100 %;
  • Шаг регулировки производительности: 2 %;
  • Память последнего установленного значения: Есть;
  • Диапазон рабочих температур: -40...+85 градусов Цельсия;
  • Относительная влажность: 5...95 % (без образования конденсата);
  • Материал корпуса: Пластик;
  • Цвет корпуса: СЕРЫЙ;
  • Способ монтажа: DIN-рейка;
  • Размеры устройства: 90 x 61 x 37 мм;
  • Масса: 175 г.

 Комплект поставки:
  • Контроллер EK-SDL0047;
  • Инструкция по эксплуатации.

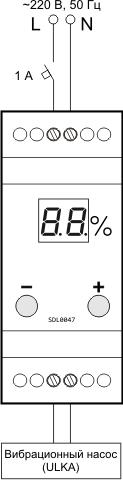

Схема подключения контроллера EK-SDL0047



Видео: Дозирование жидкости - эффективное и недорогое решение ULKA + SDL0047



------------------
