Код товара: EK2608202

Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН

Обратите внимание на близкий
по назначению товар:


Радиоконструктор

Радиоконструктор "AM/FM РАДИОПРИЁМНИК" в подарочном исполнении.

Радиоконструктор RF041. Цифровой FM-радиоприёмник под управлением Arduino

Радиоконструктор RF041. Цифровой FM-радиоприёмник под управлением Arduino
Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН  Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН  Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН  Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН

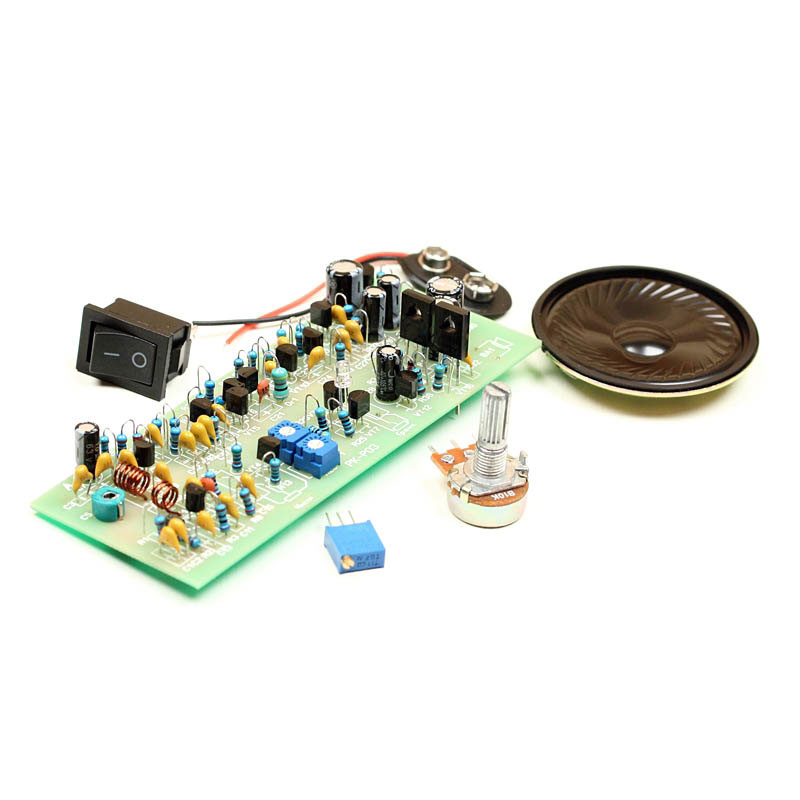

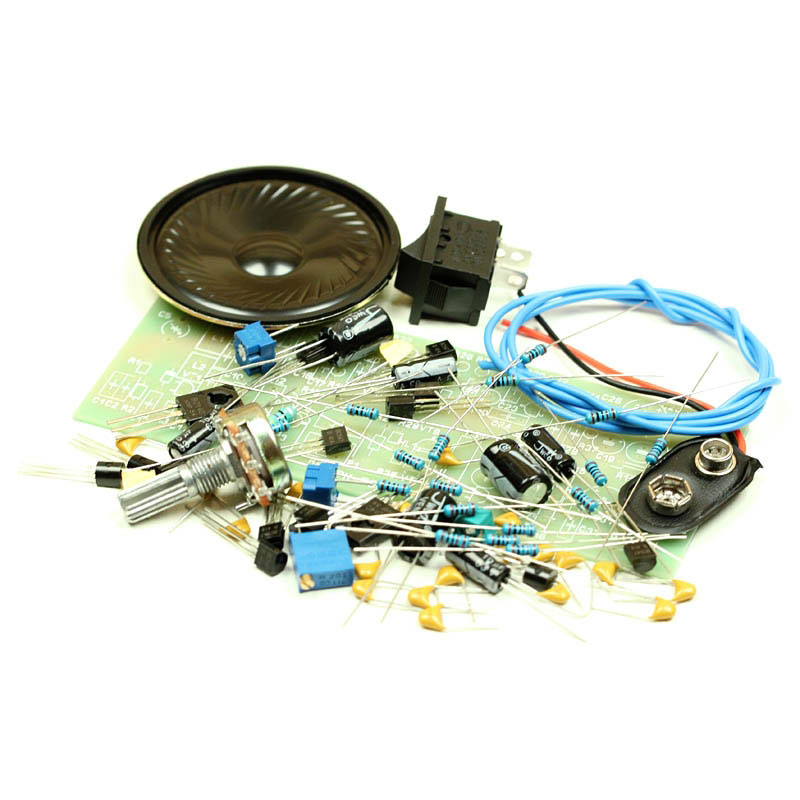

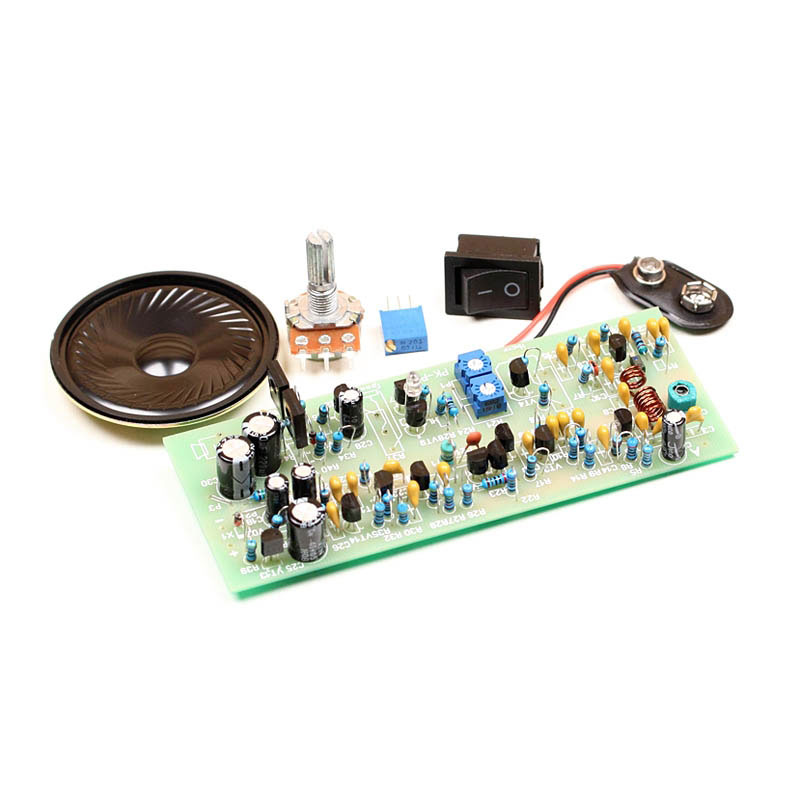

Набор предназначен для сборки FM приемника своими руками.
Радиоконструктор предназначен для детей старшего школьного возраста, а так же радиолюбителей любой квалификации.
Работа с конструктором не требует специальной подготовки и позволяет получить навыки конструирования и макетирования простых радиотехнических устройств.
УКВ ЧМ приемник с автоматической подстройкой частоты и индикатором точной настройки предназначен для приема радиопередач в УКВ вещательном диапазоне 88...108МГц.

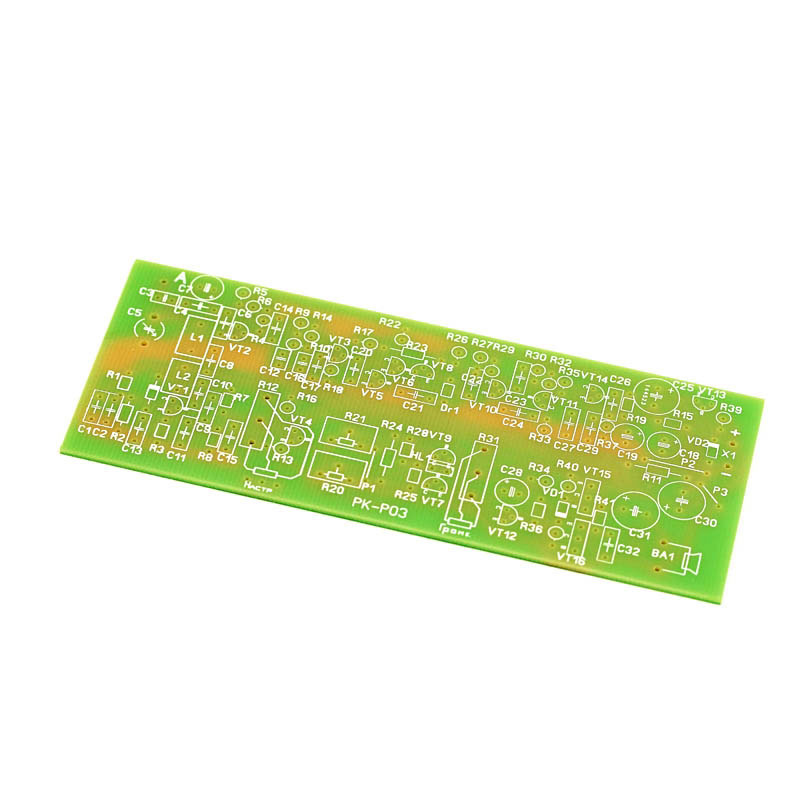

Монтаж приемника выполняется на печатной плате.

В конструкции этого УКВ ЧМ приемника с автоподстройкой частоты и индикатором точной настройки не используется ни единой микросхемы.
Приемник полностью собран на транзисторах, а значит вы не только соберете УКВ приемник с отличной чувствительностью и качественным усилителем НЧ, но и подробно изучите узлы, из которых состоит любой УКВ ЧМ радиоприемник и принципы их работы.
Приемник оснащен индикатором точной настройки, чтобы прием радиостанций был наиболее чистым и качественным.

Технические арактеристики

Напряжение питания, В - 9
Потребляемый ток в режиме молчания, мА - 18
Принимаемый диапазон частот, МГц - 88...108
Чувствительность по входу, мкВ - 20
Выходная мощность, мВт - 250
Габритные размеры, ДxШxВ, мм - 113 х 45 х 17
Вес - 250 г

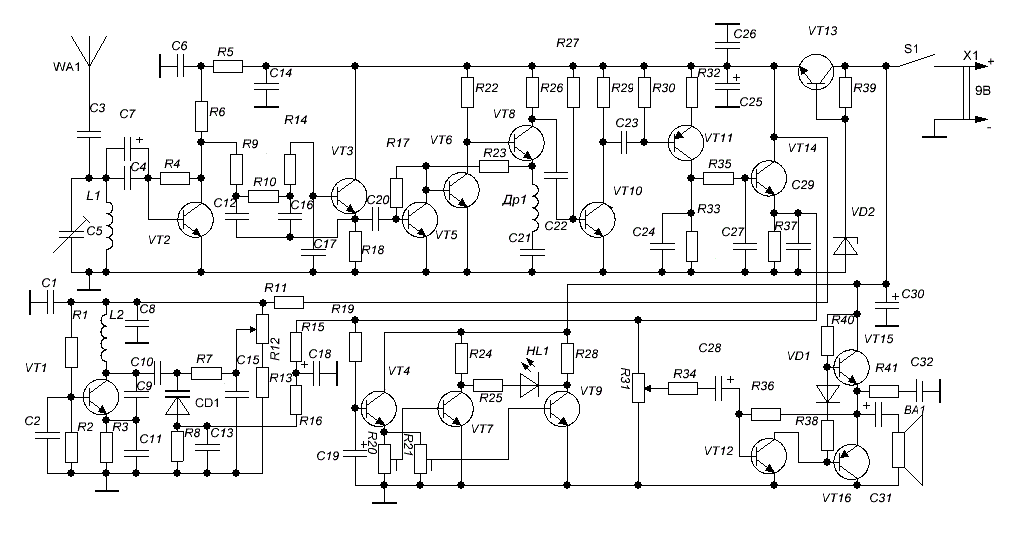

Принципиальная схема

Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН

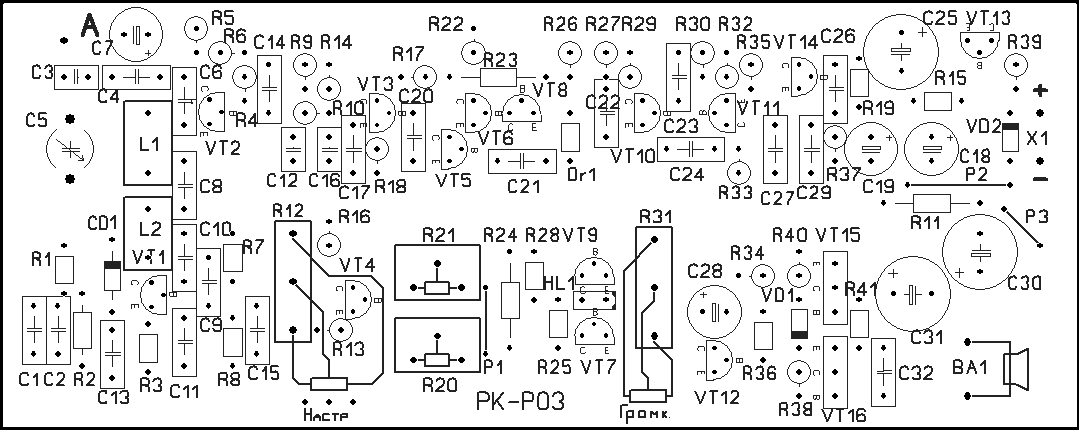

Монтажная схема

>
Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТН

Набор NM0703 для сборки УКВ ЧМ радиоприемника с АПЧ и ИТНОписание в формате PDF

------------------
