Код товара: EM1150-M

Электронный телеграфный ключ EM1150-M с памятью элемента знака и поддержкой ямбического режима

Бренд: KitLab


Модуль предназначен для использования в качестве электронного телеграфного ключа.
Модуль выполнен в виде малогабаритного SMD модуля размерами 40,3 х 19,3 мм.
Модуль полностью собран и протестирован.

Технические характеристики модуля EM1150-M:
• Напряжение питания: DC 7…15 В (Номинальное DC 9 В);
• Ток потребления (собственный): ~10 мА;
• Области применения: Электронные телеграфные ключи.

Особенности модуля EM1150-M:
• Память элемента знака (точка или тире). Следующий элемент знака (точка или тире) будет передан полностью даже если он был нажат во время звучания предыдущего элемента.
• Совместимость с зависимыми (обычными, не ямбическими) типами манипуляторов.
• Совместимость с независимыми (ямбическими) типами манипуляторов. При этом, осуществляется полноценная поддержка ямбического (Iambic "A") режима работы, и возможность вставки элемента знака.
• Встроенное подавление дребезга механических контактов.
• Миниатюрные размеры (40,3 * 19,3 мм).
• Встроенный транзисторный ключ (MosFET AO3400), с током коммутации до 5,8 A, при напряжении до 30 В.
• Встроенный маломощный стабилизатор напряжения LDO +5 вольт.
• Широкий диапазон напряжений питания (от +7 до +15 вольт).
• Низкое значение потребляемого тока в статическом режиме (не более 10 мА).

Предыдущая версия телеграфного ключа - EM1150 выпускалась с 01.03.2007 по 01.12.2018.

Список улучшений в новой модели ключа EM1150-M:
• Добавлен звуковой излучатель самоконтроля.
• Громкость звукового излучателя можно снизить приклеив кусочек изоленты или скотча поверх отверстия излучателя.
• Отключить звуковой излучатель можно разрезанием перемычки J1 на плате устройства.
• Добавлен диод защиты переполюсовки напряжения питания (диод шоттки B5819WS).
• Добавлен светодиод индикации питания (PWR).
• Добавлен светодиод индикации телеграфной посылки (KEY).
• Добавлены четыре полноразмерных крепления под винты M3 по краям платы. Любое из четырёх креплений при необходимости можно легко удалить, обломав по линии отверстий.
• По просьбам пользователей, односторонние контактные площадки заменены на полноценные металлизированные отверстия со стандартным шагом 2,54 мм.
• Антикоррозийное покрытие контактов печатной платы иммерсионным золотом (ENIG).

Схема подключения модуля телеграфного ключа EM1150-M:



Рекомендации по подключению телеграфного ключа EM1150-M:
• Напряжение питания от +7 до +15 вольт, следует подавать на 1-ый контакт модуля.
• В схеме имеется диод защиты от переполюсовки напряжения питания.
• При необходимости, модуль можно питать напряжением +5 Вольт, в обход встроенного стабилизатора LDO. В этом случае, напряжение следует подать на 3-ий контакт модуля, в точку подключения потенциометра регулировки скорости передачи.
* Будьте внимательны, этот контакт не защищён от переполюсовки напряжения питания (!).
* Не подавайте на этот вход напряжение, более +5,5 Вольт. Это может вывести из строя микроконтроллер.
* Не забудьте подключить потенциометр регулировки скорости передачи номиналом 47 кОм. Без этого потенциометра модуль работать не будет.
• Выход "Key" с открытым стоком можно подключать непосредственно на вход манипуляции передатчика. При необходимости, к этому выходу может быть подключено реле с напряжением срабатывания до +30 Вольт и током до 1 Ампера.
• Выходы "Вых.1" и "Вых.2" - дополнительные выходы, с активным высоким уровнем (логическая 1), можно использовать для подключения внешнего светодиода, устанавливаемого на переднюю панель и/или манипуляции дополнительного звукового генератора самоконтроля.
• На входах подключения манипулятора имеются помехоподавляющие RC-цепочки. Длина проводов подключения к манипулятору - не более 1 м.

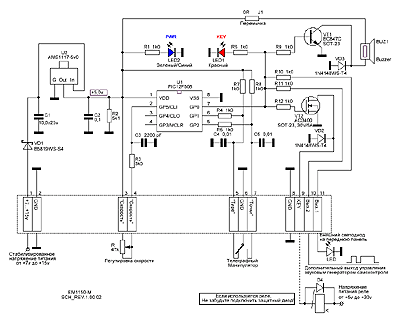

Принципиальная электрическая схема модуля телеграфного ключа EM1150-M:



Комплект поставки:
• Модуль телеграфного ключа EM1150-M;
• Инструкция.

------------------
