Код товара: RDKT27315

Модуль RA174.1M. Терморегулятор для инкубатора «Птенец»

Бренд: Радио КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Модуль RA174.1M. Терморегулятор для инкубатора «Птенец»


  Терморегуляторы серии RA174.1 предназначены для создания простых и надёжных в работе инкубаторов для птицы с использованием ламп накаливания (в качестве нагревательных элементов), мощность которых не превышает 200 Вт.
  Минимальный набор деталей делает устройство не только недорогим, но и обеспечивает высокую надёжность.
  Наличие двух раздельных регуляторов позволяет установить необходимую температуру с точностью до 0,1 градуса Цельсия.
  В изолированном объемё достаточно один раз с помощью точного внешнего термометра настроить прибор и он будет поддерживать заданную температуру при изменении температуры окружающей среды.
  Модель представлена в виде радиоконструктора (для самостоятельной сборки) RA174.1 и готового (спаянного) модуля RA174.1M.

  Прибор подключается к сети AC 220 В, а нагревательный элемент подключается к модулю.
  Термодатчик установлен на модуле.
  После включения прибора нагрев будет производиться до температуры, заданной с помощью регуляторов «Грубо» и «Точно».
  Контролируя значение температуры термометром, с помощью этих регуляторов нужно подобрать наиболее подходящий режим.
  Следует учитывать, что стабильность поддержания температуры зависит от конструкции инкубатора, его объёма и качества термоизоляции.
  Прибор оборудован двумя светодиодными индикаторами, отображающими подключение прибора к сети и работу нагревателя.

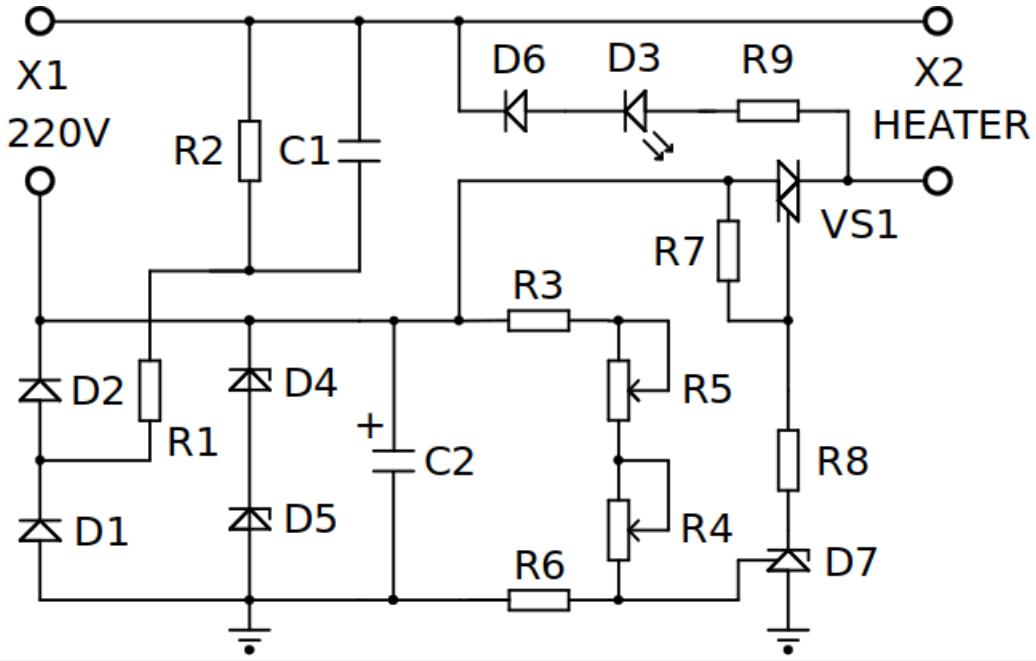

Принципиальная схема модуля RA174.1M.
Терморегулятора для инкубатора «Птенец»


Принципиальная схема модуля RA174.1M. Терморегулятора для инкубатора «Птенец»

Схема расположения компонентов модуля RA174.1M.
Терморегулятора для инкубатора «Птенец»


Схема расположения компонентов модуля RA174.1M. Терморегулятора для инкубатора «Птенец»


  Описание схемы:
  Питается устройство от сети переменного тока.
  Ключевым элементом схемы является управляемый стабилитрон D7, сравнивающий своё внутреннее опорное напряжение и напряжение делителя R3-R4-R5-R6, и выдающий сигнал ошибки на симистор VS1, коммутирующий нагрузку.
  Датчиком температуры служит терморезистор R6.
  Температура регулируется потенциометрами R5 (точно) и R4 (грубо).
  Cветодиод D3 сигнализирует о включении нагревателя.

  Рекомендации по использованию:
  Мощность устройства можно увеличить за счёт применения радиатора на симисторе VS1.
  Устройство предназначено для использования в сети AC 220 В, следует проявлять осторожность при работе с включённым модулем и использовать корпус для установки модуля терморегулятора.
  К контактным площадкам Х1 подпаивают провода от сети AC 220 В, а к площадкам Х2 — провода к нагревательному элементу.
  В печатной плате модуля предусмотрены два крепёжных отверстия для монтажа.
  Индикация режима работы модуля осуществляется с помощью светодиода.
  Датчик температуры может быть вынесен с помощью изолированного провода в двойной изоляции, так как устройство гальванически не развязано от сети.
  Сам датчик желательно изолировать с помощью термоусадочной трубки.

 Основные характеристики:
  • Напряжение питания AC 220 В;
  • Коммутируемая мощность нагрузки (без радиатора): 200 Вт;
  • Точность поддержания температуры: 0,1 градуса Цельсия;
  • Диапазон регулировки поддерживаемой температуры: +30...+42 градусов Цельсия;
  • Габаритные размеры собранного модуля: 54 x 47 x 22 мм;
  • Масса собранного устройства: ~15 г.

 Комплект поставки:
  • Собранный модуль;
  • Инструкция по эксплуатации.
