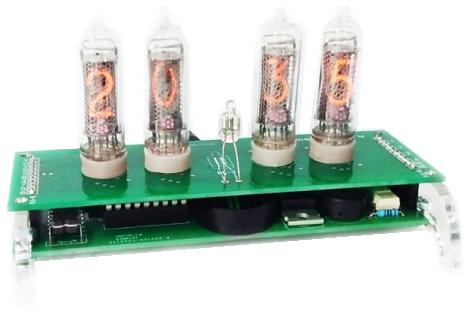

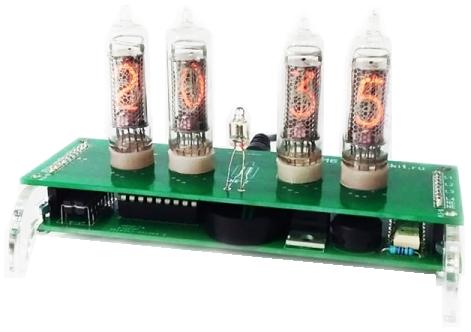

Набор для сборки часов на лампах ИН-16 представляет собой конструктор для сборки ламповых часов на газоразрядных индикаторах. Часы оснащены будильником и имеют энергонезависимую память. Набор включает в себя платы и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас тёплым ламповым светом.

  Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

  Изделие напоминает набор NM14. Но отличие все же есть индикаторы ИН-16 более компактны и имеют правильную цифру 5.

  Газоразрядные индикаторы ИН-16 производились в прошлом веке и использовались для отображения информации (цифровой, символьной), на основе тлеющего разряда. В настоящее время данные лампы используются для создания часов.

  Часы оснащены будильником.

  Часы имеют энергонезависимую память - в комплект входит батарейка CR2032.

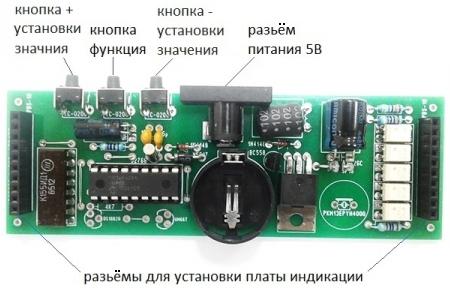

  Управление часами происходит тремя кнопками. С помощью кнопки "функция" происходит перебор режимов. С помощью кнопок "установки значения" происходит смена значения в том или ином режиме.

  Кабель питания в комплект не входит.

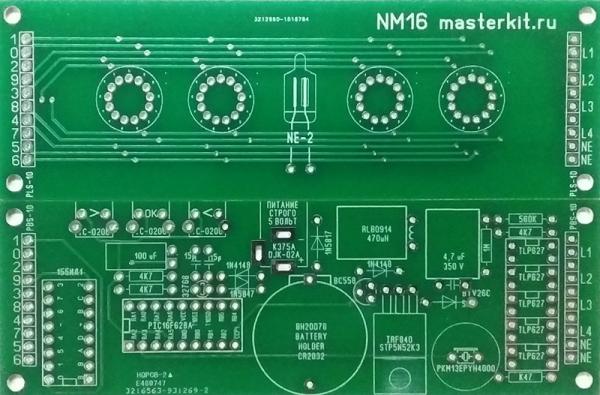

  Конструктивно устройство выполнено на двух печатных платах из фольгированного стеклотекстолита с размерами 116 x 38 мм. Расстояние между соединёнными платами – 11 мм. Монтируйте компоненты на высоту до 10 мм. Отдельное внимание уделите размерам полярных конденсаторов. Для «стройного» монтажа индикаторных ламп между выводами ИН-14 воткните две спички. Гребёнка штырей на плате индикаторов монтируется со стороны дорожек (паяем штыри, затем сдвигаем пластиковую «обойму» к плате).

  Раз в минуту, когда происходит смена знака включается режим антиотравления катода ламп. В этот момент происходит перебор всех знаков в каждом индикаторе, что делает работу часов ещё более эффектнее.

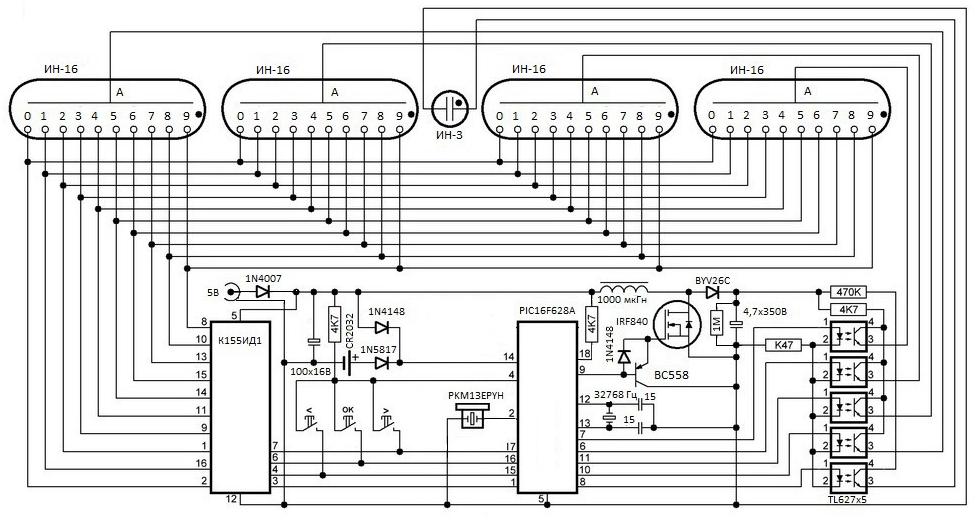

Принципиальная схема радиоконструктора NM16. Настольных ретро часов на лампах ИН-16



 Что потребуется для сборки:
  • Паяльник;
  • Припой (или ЭТОТ);
  • Бокорезы (или ЭТИ).

  Настройка: Правильно собранное устройство не требует настройки и начинает работать сразу.

 Меры предосторожности: ВНИМАНИЕ!
  • После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180 В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.
  • В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2...3 с
  • Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
  • Рекомендуется применять припой марки FC5005 с безотмывочным флюсом.

  Внимание! Если после включения индикатор показывает двойные значения, необходимо ещё раз тщательно промыть плату от остатков флюса, если Вы, конечно, пожалели денег ;-) на качественный инновационный припой FC5005, который позволяет делать аккуратную пайку и не отмывать потом плату.

 Особенности:
  • Режим антиотравления катода (перед сменой минут происходит быстрый перебор всех цифр во всех лампах);
  • Будильник.

 Характеристики:
  • Напряжение питания: DC 5 В;
  • Формат отображения времени: 24:00;
  • Ток потребления: 200 мА;
  • Габаритные размеры модуля: 116 х 38 x 70 мм;
  • Масса: ~150 г.

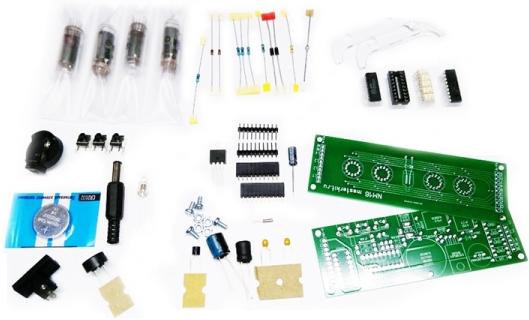

 Комплект поставки:
  • Индикаторы ИН-16 (4 шт.);
  • Комплект электронных компонентов;
  • Печатная плата (2 шт.);
  • Акриловые ножки (2 шт.);
  • Инструкция.
