480 х 320 пикс. / резестивный сенсор / UART / DC 5 В / 101 х 55 х 6 мм / процессор 32 бит.



В окружающем нас мире, существует бесчисленное множество серийно производимых или индивидуально спроектированных электронных устройств, используемых человеком в самых разных сферах жизнедеятельности. Сейчас наступил тот период, когда добрая их половина, или даже больше, уже не может обходится без современных элементов двустороннего взаимодействия между пользователем и интегрированным программным обеспечением — сенсорных дисплеев, ставших такими привычными в обиходе. Различного вида и размеров, экраны с чувствительными к касаниям панелями умеют отображать произвольною текстовую информацию или выводить изображения, и позволяют в реальном времени манипулировать устройствами с помощью видимых глазу иконок, кнопок, окон, меню или списков визуального графического интерфейса (GUI).

Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.

Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

NEXTION — Платформа разработки графического интерфейса

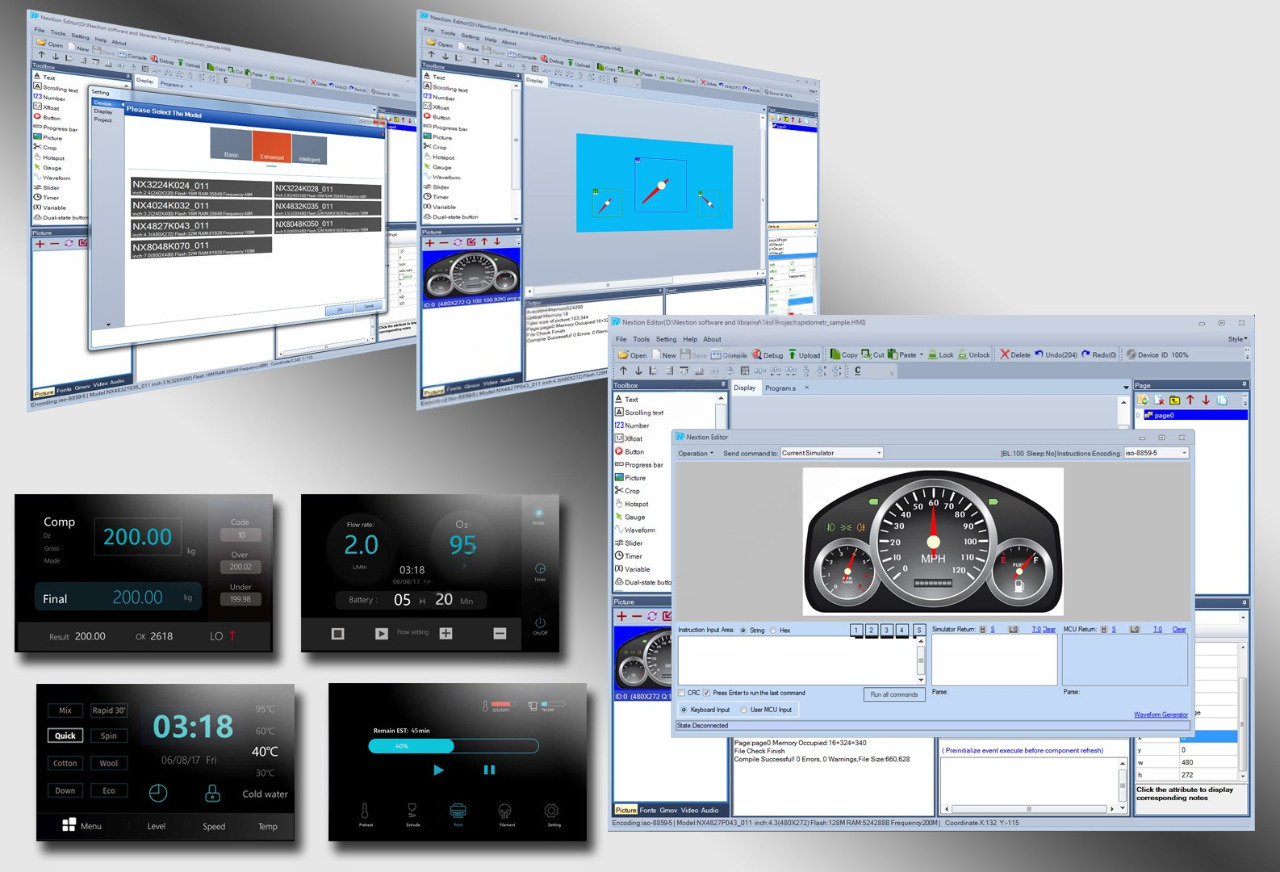

Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.

 Технические характеристики:
  • Производитель: ITEAD Studio;
  • Серия модулей: BASIC;
  • Модель: NX4832T035_011R;
  • Диагональ: 3,5 дюйма;
  • Питание: DC 5 В (рекомендуется DC 5 В / 500 мА);
  • Допустимое напряжение: DC 4,75...7 В;
  • Потребляемый ток:
    ¤ В режиме сна: 15 мА;
    ¤ При 100 % яркости экрана: 145 мА;
  • Микропроцессор: STM32F030C8T6, 32-битный ARM Cortex-M0 на частоте 48 МГц;
  • ОЗУ-память: 3,5 КБайт, для хранения временных переменных;
  • Флеш-память: 16 МБайт, для хранения шрифтов и изображений;
  • Экран:
    ¤ Матрица: ЖК, TFT TN LCD;
    ¤ Разрешение: 480 х 320 графических точек, HVGA;
    ¤ Соотношение сторон: 15:10;
    ¤ Ориентация: Портретная, альбомная;
    ¤ Цветовая палитра: RGB565 (16 бит), 65 536 оттенков цвета;
    ¤ Подсветка: Светодиодная (более 30 000 часов);
    ¤ Яркость: 180 кд/м2;
    ¤ Диапазон настройки: 0...100 % с шагом 1 %;
    ¤ Видимая область: ~74 х 49 мм;
  • Сенсорная панель:
    ¤ Тип: Резистивная;
    ¤ Контроллер: HR2046
    ¤ Поддержка одновременных касаний: 1;
    ¤ Активная область: ~86 х 55 мм;
  • Слот карт misroSD для обновления прошивки / записи HMI-проекта;
  • Поддерживаемый внешний накопитель:
    ¤ Размер памяти: Максимум 32 ГБ;
    ¤ Формат файловой системы: FAT32;
  • 4-контактный разъём питания и последовательной шины: XH2.54-4P;
  • Шина передачи данных UART:
    ¤ Скорость связи: 2400-115200 бод;
    ¤ Вид сигналов: TTL;
    ¤ Уровень напряжения: DC 3,3 В (толерантен к +5 В);
  • Условия эксплуатации:
    ¤ Рабочая температура: -20...+70 °С;
    ¤ Температура хранения: -30...+85 °С;
    ¤ Влажность: 10...90 % RH (+25 °С);
  • Размеры модуля: ~101 х 55 х 6 мм;
  • Масса: ~48,2 грамма.

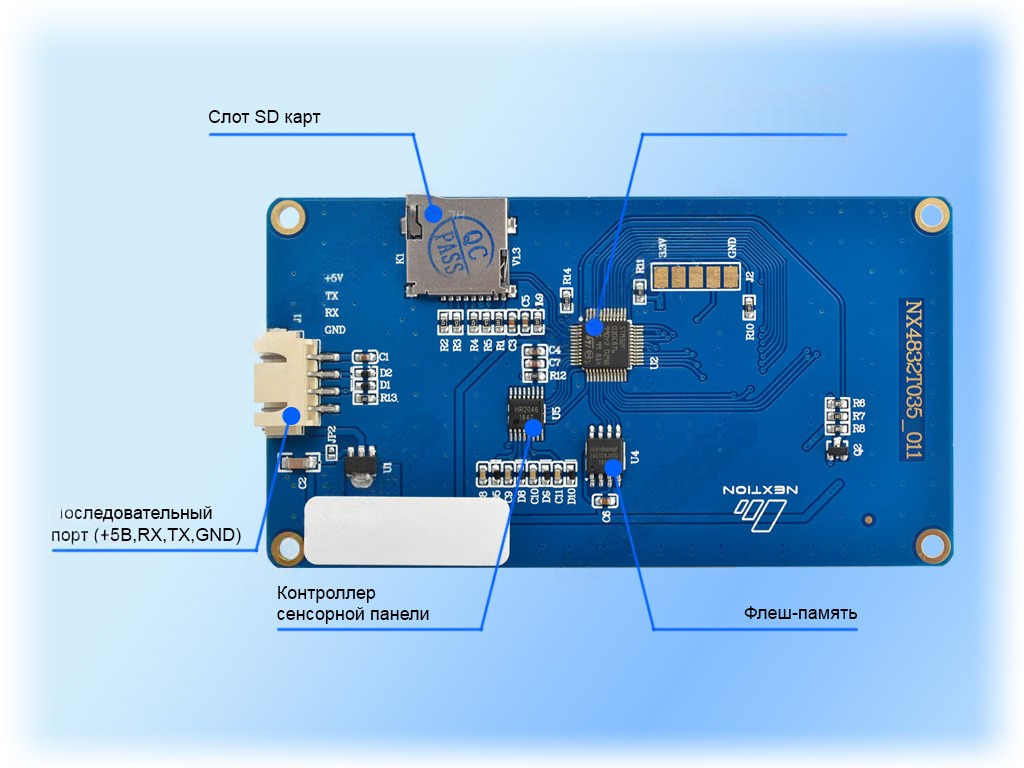

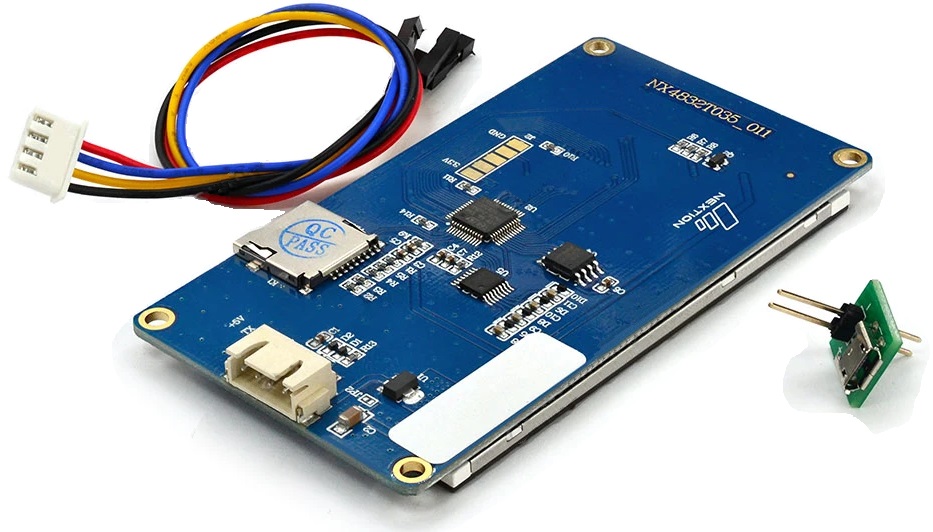

 Комплект полставки:

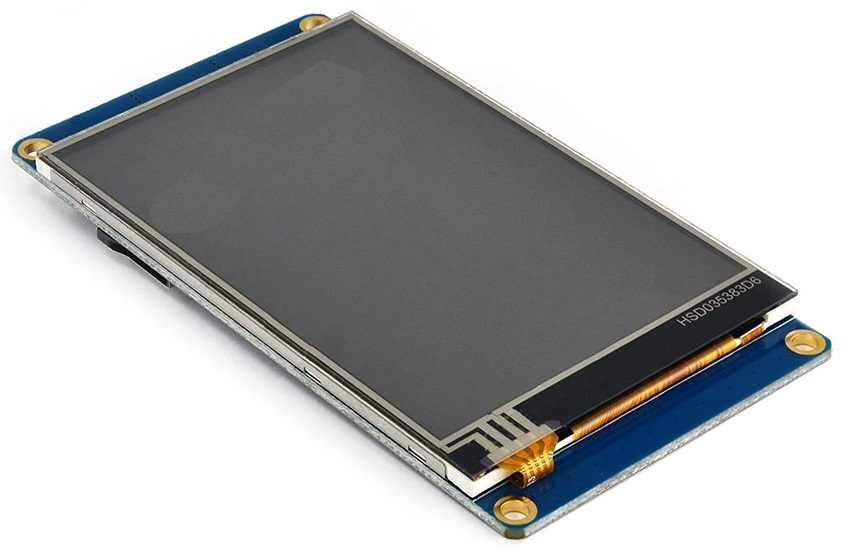

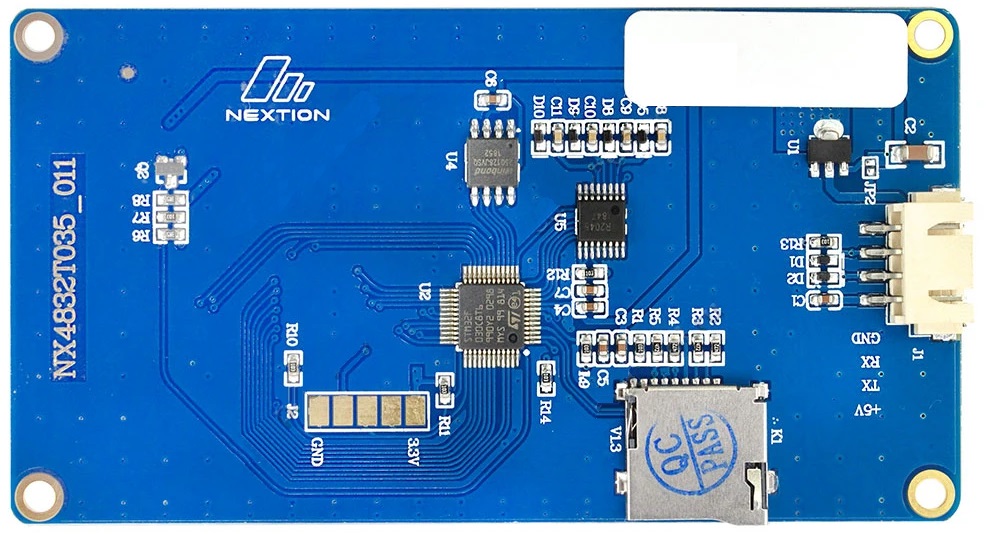

  • Дисплейный модуль Nextion Basic NX4832T035_011R;
  • Четырёхпроводный кабель;
  • Плата-адаптер с разъёмом MicroUSB.
------------------
