| 2030 c |
Код товара: CTTL14643

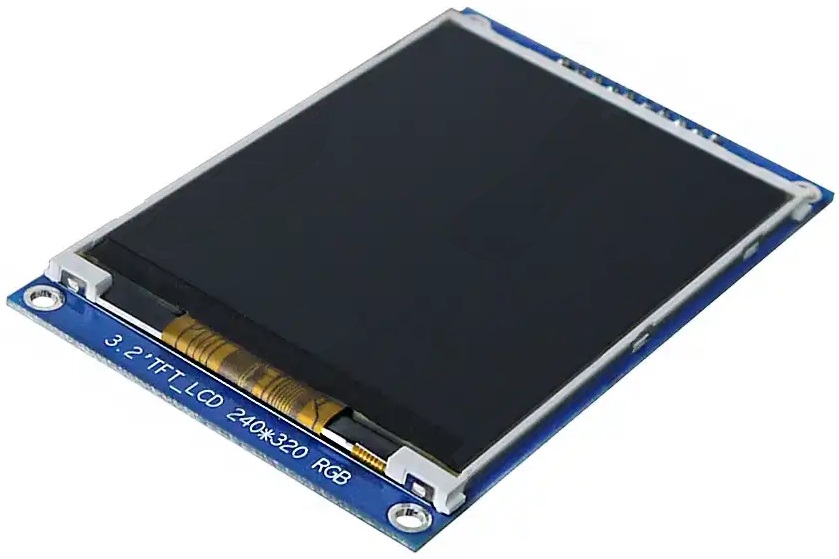

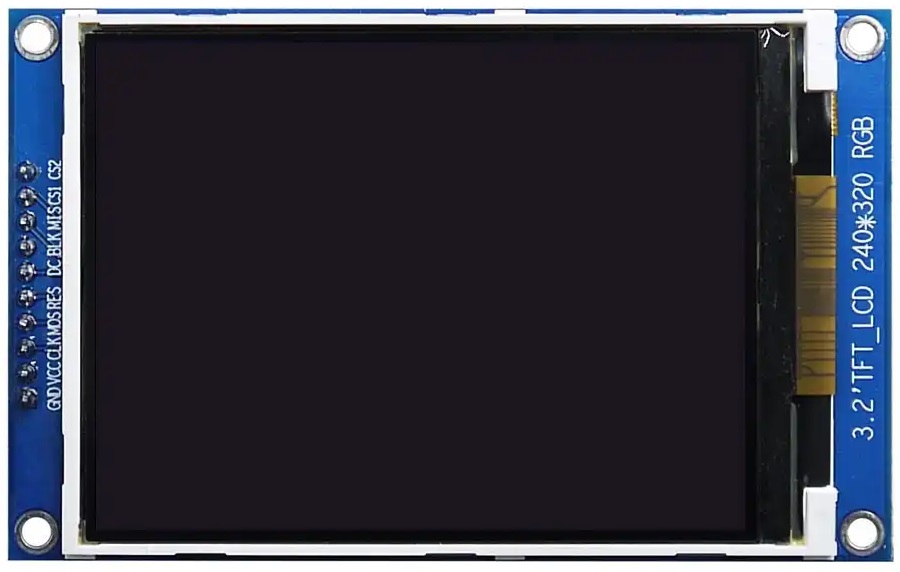

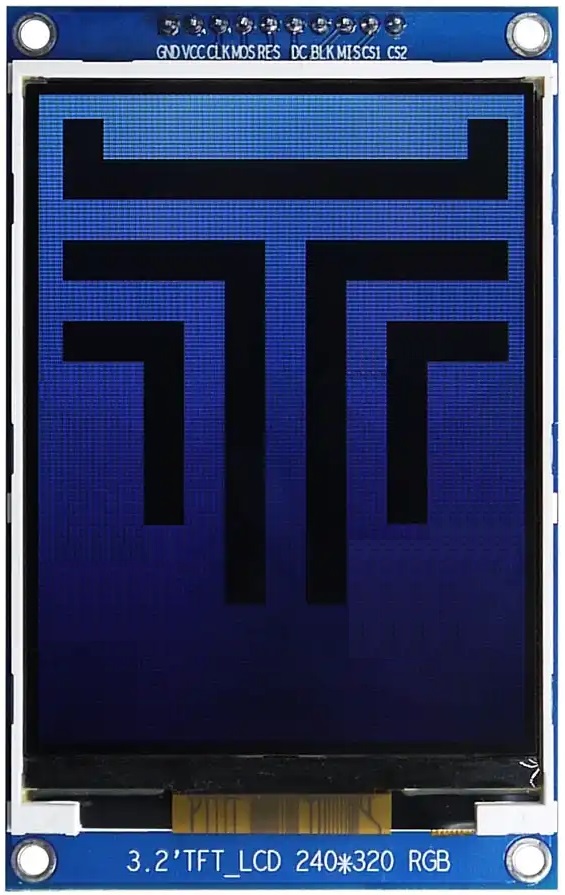

Книжная ориентация. Разрешение: 240x320 точек. Цветовая гамма: 262144 оттенков RGB. Активная область: 48,6х64,8мм. Графический контроллер: ILI9431. Встроенный чип с библиотекой программ.
Встроенные шрифты GT30L32S4W

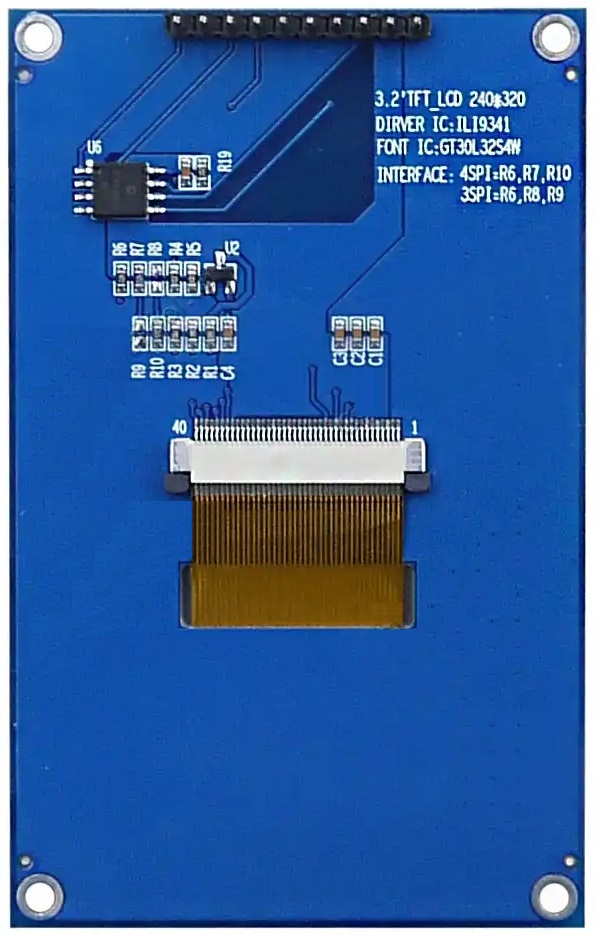

Микросхема с предустановленными точечными шрифтами (матрица шрифтов) GT30L32S4W, известная также под маркировкой ER3304-1, расположенная на обратной стороне платы модуля, содержит в себе огромный набор горизонтально ориентированных текстовых символов. В состав набора входят ASCII-шрифты, состоящие из 96 латинских букв и знаков: базовый, Arial и Times New Roman. Так как производство модулей изначально ориентировано на всемирную эксплуатацию, включая страны Восточной Азии, в банк со шрифтами вшито более 6 тысяч иероглифов национального стандарта Китайской Народной Республики (кодировка GB2312), дополнительные символы и знаки, японские каны, греческий алфавит, кириллица, чжуинь и символы пиньиня с диакритикой.
Многим приложениям порой требуется использование одного или нескольких шрифтов разного размера. Для облегчения написания программного кода, подразумевающего масштабирование (пропорциональное увеличение или уменьшение), банк GT30L32S4W содержит несколько вариантов предопределённой величины для каждого отдельно взятого шрифта, начиная от самого малого размера 5х7 точек и заканчивая максимально крупным размером 32х32 точек. Доступ ко всем имеющимся в микросхеме символам шрифтов выполняется считыванием данных по строго установленному адресу. Обращение к микросхеме основано на 4-проводном последовательном периферийном интерфейсе SPI, совмещённым с графическим контроллером ILI9341 в одной шине. Более подробная информация по выборке символом располагается в листе данных на микросхему GT30L32S4W в разделе "Документация".
Технические характеристики:
• Диагональ: 3,2 дюйма;
• Ориентация: книжная (поддерживается альбомная);
• Питание: DC 3,3 В;
• Матрица: ЖК, TFT-TN LCD;
• Разрешение: 240х320 графических точек, QWGA;
• Размер графической точки: 0,2025 х 0,2025 мм;
• Соотношение сторон: 3:4;
• Цветовая палитра: 262144 оттенков RGB;
• Активная область: 48,6 х 64,8 мм;
• Графический контроллер: ILI9341 Ilitek;
• Интерфейс: Последовательный SPI 4-проводной;
• Банк графических шрифтов: GT30L32S4W (ER3304-1);
• Подключение: 10 контактов с шагом 2,54 мм;
• Температура эксплуатации: -20...+70 °С;
• Размеры модуля: 56 х 90 х 6 мм;
• Масса: ~35 грамм.

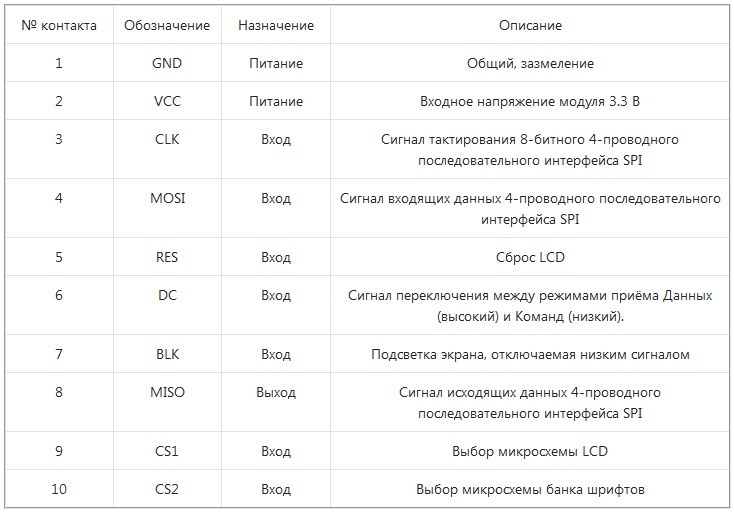

Внешний интерфейс графического модуля с экраном 3,2 дюйма

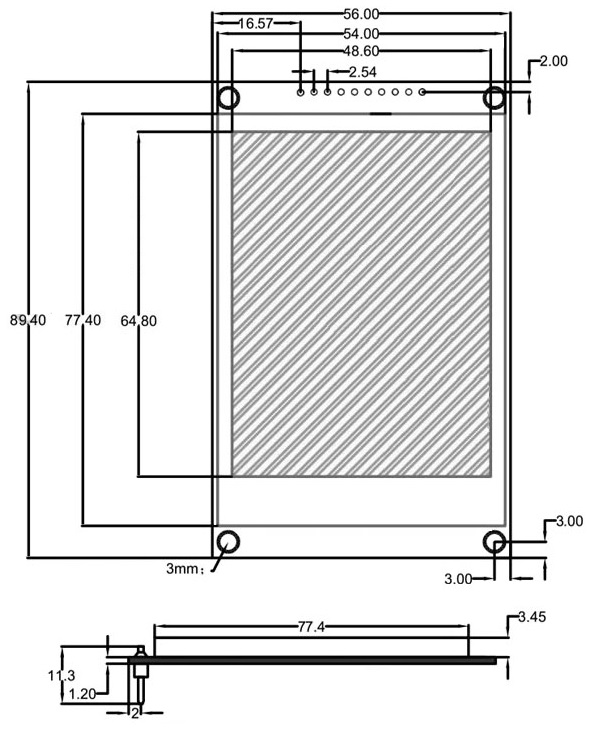

Физические размеры модуля [мм]
Документация модуля TFT LCD с экраном 3,2" 240х320:
• Графический контроллер ILI9341 (английский PDF 3,37 МБ)
• Банк мультиязыковых точечных шрифтов GT30L32S4W V1.0I_A (китайский PDF 1,46 МБ)
• Банк мультиязыковых точечных шрифтов ER3304-1 V1.0I_A (английский PDF 934 КБ)
• Банк мультиязыковых точечных шрифтов GT30L32S4W V1.1 (китайский PDF 1,79 МБ)
------------------
СЕЕД14643:2030
Цветной графический TFT LCD дисплей 3,2 . 240 х 320 пикс. DC 3,3 В.
