Радиоконструктор RL034. Новогодняя ёлочка светодиодная NY21

Бренд: VDG

Обратите внимание на близкий по назначению товар: Радиоконструктор RL023. Новогодняя ёлочка светодиодная NY19 NS180N. Набор для пайки и сборки «Новогодняя ёлочка» Радиоконструктор RL16601 - Вращающаяся светящаяся новогодняя ёлка.

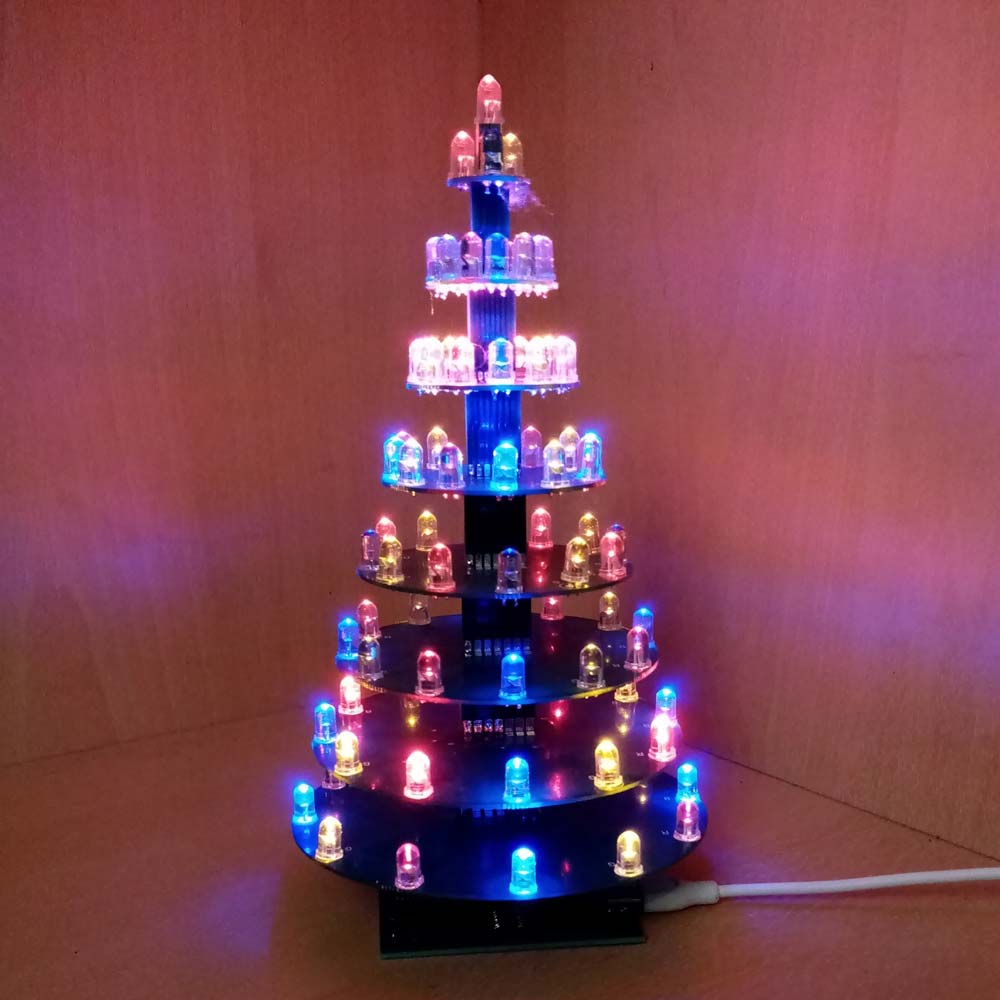

Набор-конструктор для сборки светодиодной Новогодней ёлки.
Ёлка является модификацией другой нашей ёлочки NY19, сделанной к 2019-му году. О чём говорит её индекс - NY19. сейчас, как нетрудно догадаться - индекс ёлки NY21.
Основное, главное и единственное внешнее различие - это применение светодиодов в прозрачном корпусе. Что несколько усложняет пайку (легко перепутать цвета!) но точечность света и кристально прозрачные корпуса "светиков" дают новые впечатления.
Теперь у Вас есть выбор: елка на светодиодах в матовых или кристально прозрачных корпусах.
В наборе:
Печатные платы;
Запрограммированный процессор;
Все детали включая пассивные компоненты.

Питание – 5 Вольт. Подойдет любой блок питания от 1 Ампера и выше.
На плате управления предусмотрена установка разъёма мини или микро USB. В базовый набор не входит.
Разъём предназначен для питания устройства от USB компьютера. Установите нужный разъём в зависимости от имеющегося у Вас шнура, если Вы хотите питать устройство от компьютера.

Порядок сборки.
Сначала собираем плату управления.
Начинаем сборку ёлки снизу вверх.
Ориентируем плату управления, чтобы надписи +5В и GND были справа.
На стволе есть один резистор. Он нужен для ограничения тока для самого верхнего светодиода и этот резистор надо установить в самом начале сборки. Его номинал зависит от цвета красный или зеленый – 75-120 Ом синий – 430-510 Ом.
Это резистор должен оказаться справа.
Паяем плату управления с уже установленными деталями к стволу ёлки.
После сборки платы управления и ствола можно приступать к сборке «ветвей» ёлки.
Мы подобрали следующие номиналы резисторов.
Для красных и зеленых светодиодов – 75 - 120 Ом. Для синих- 430-510 Ом
Можно установить все резисторы одинакового номинала. Примерно около 200 Ом. Но тогда синий цвет будет очень заметно выделяться среди красного и зеленого цвета.
Сначала припаивают светодиоды.
Если посмотреть на печатную плату ветки-круга, то мы увидим, что светодиод одним выводом подключен к резистору, а вторым выводом к общей шине. Вывод плюс светодиода подключаем к общей шине, а вывод минус – к резистору.
Обычно у светодиода плюсовой вывод чуть длиннее.
Резисторы паяем после пайки светодиодов. Так проще, если Вы будете устанавливать светодиоды по варианту 2 .

Мы предлагаем два варианта установки светодиодов.
1) Собрать так, как обозначено на печатной плате. Тогда у Вас цвет светодиодов будет совпадать по вертикали.
2) Вы можете собрать первый слой, как обозначено на печатной плате, а следующий слой сдвинуть на один цвет. В этом случае по вертикали цвета будут чередоваться.
Светодиоды устанавливаются со стороны шелкографии. Это верхняя сторона конструкции.
Резисторы – с противоположной стороны. Они окажутся снизу после сборки ёлки. Исключение – самая верхняя ветка-круг.
Там и резисторы и светодиоды расположены на верхней стороне платы и на этой ветке-круге сначала паяем резисторы а потом светодиоды.
Мы рекомендуем установив первую ветвь –круг испытать конструкцию.
Так же поступить после сборки каждой ветви-круга. В противном случае в случае плохой пайки или ошибки Вам придётся разбирать всю ёлку. Один слой снять проще, чем несколько.

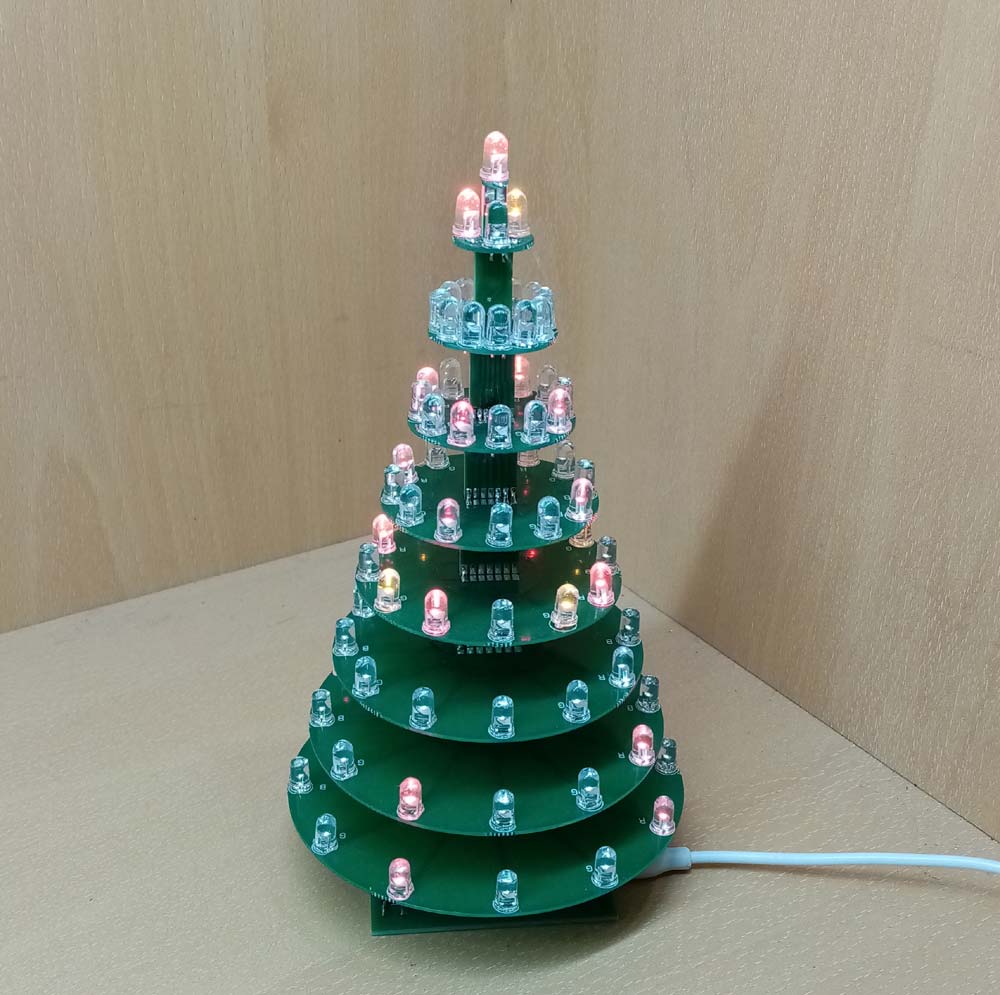

Ориентация ветвей. Так как на фото. Переходные отверстия должны оказаться справа.
После сборки и проверки всех ветвей устанавливаем самый верхний светодиод. Он не будет мигать.

Устройство не требует отладки после сборки.
Кнопка предназначена для переключения эффектов.
После включения , если кнопку не нажимать, эффекты будут переключаться поочередно.
Нажимая кнопку можно выбрать один эффект, который будет активен некоторое время.
Потом программы опять начнут переключаться поочередно.


------------------
