GP2Y0D810Z0F / Аналоговый инфракрасный датчик расстояния 2…10 см / DC 5 В.

Бренд: Sharp

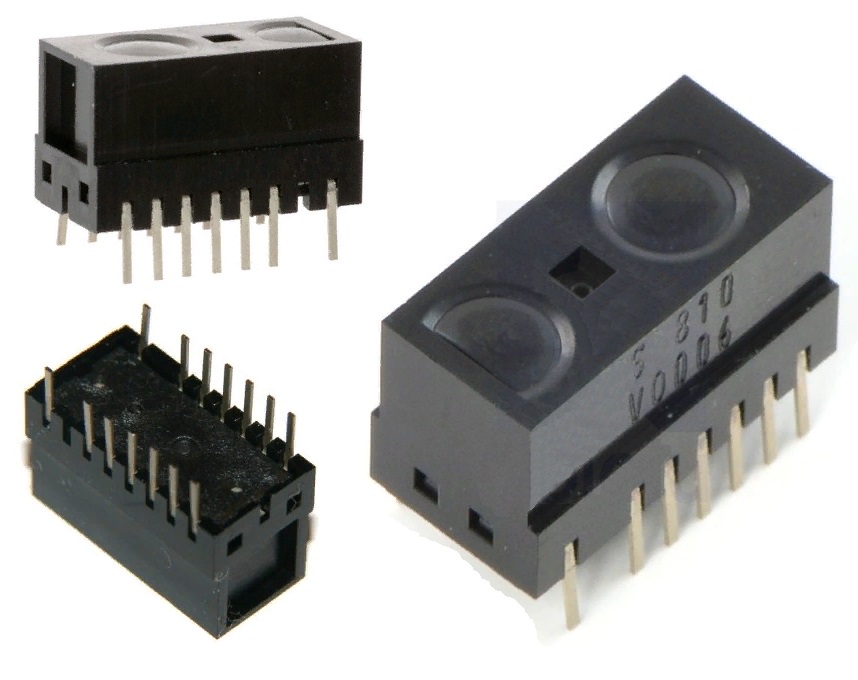

  «GP2Y0D810Z0F» - это небольшой датчик с оригинальным контроллером фирмы Sharp, который определяет наличие объектов на расстоянии от 2 до 10 см от датчика.
  Благодаря высокой скорости отклика, небольшому размеру и низкому потреблению тока, этот датчик является отличным выбором для бесконтактного определения пpeпятcтвий.
  С частотой почти в 400 Гц и максимальным измеряемым расстоянием 10 см (GP2Y0D810), датчик является привлекательной альтернативой существующим модулям с инфракрасной оптопарой с меньшим измеряемым расстоянием, а также аналоговому датчику GP2Y0A21YK0F с большим измеряемым расстоянием, но при этом более медлительным.
  Выходное напряжение Vo находятся на постоянном высоком уровне, и падает до низкого при обнаружении объекта.
  GP2Y0D810Z0F определяет объекты на расстоянии от 2 до 10,25 см от поверхности датчика.
  Отметим, что датчики не определяют точное расстояние до объекта, а лишь определяют находится ли он в заданном диапазоне.

  Некоторые производители комплектуют датчик специальной платой-адаптером (опционально).
  Благодаря небольшой плате Pololu, на которой помимо них установлены все необходимые компоненты, вы можете сразу приступать к работе с этими сенсорными модулями.
  Плата Pololu позволит вам упростить использование сенсорного модуля GP2Y0D810Z0F посредством штыревых вилок, из комплекта, прямой 1x3 шаг 2,54 мм или угловой 1x3 шаг 2,54 мм.
  Вы можете соединить выводы через кабель для cepвопривода или с помощью самодельного, изготовленного из разъёма розетки 3-вывода и проводов.
  • Квадратная контактная площадка - GND (земля);
  • Средняя контактная площадка - VIN (питание) 2,7 - 6,2 В;
  • Оставшийся вывод - OUT (выход датчика).

  В зависимости от вашего источника питания, вы могли бы увеличить производительность путём размещения большого (более 10 мкФ) конденсатора между выводом питания и земли как можно ближе к плате.

  У модуля GP2Y0D810Z0F есть опциональный разрешающий вход, переключающий датчик в энергосберегающий режим.
  На плате Pololu этот вывод соединён с Vcc, поэтому этот вывод постоянно включён, но вы можете припаять провод к выводу, отмеченному как «enable» на обратной стороне платы, если хотите управлять этим выводом.

 Технические характеристики:
  • Бренд: Sharp;
  • Модель: GP2Y0D810Z0F;
  • Напряжение питания: DC 2,7...6,2 В;
  • Потребляемый ток: ~5 мА;
  • Измеряемое расстояние: 20 - 102,5 мм;
  • Тип выходного сигнала датчика: Аналоговый;
  • Тип выходного сигнала с платой контроллера (если таковая есть): Цифровой;
  • Плата-адаптер: Опционально;
  • Время отклика: ~2,56 мс;
  • Размеры датчика: ~22 x 9 x 11 мм;
  • Масса датчика (без платы): ~1,3 грамма.
------------------
