Код товара: CTTL15104
IM160511006 / Процессор 32 бит / UART / Резистивный сенсор.
Почему NEXTION?
В окружающем нас мире, существует бесчисленное множество серийно производимых или индивидуально спроектированных электронных устройств, используемых человеком в самых разных сферах жизнедеятельности. Сейчас наступил тот период, когда добрая их половина, или даже больше, уже не может обходится без современных элементов двустороннего взаимодействия между пользователем и интегрированным программным обеспечением — сенсорных дисплеев, ставших такими привычными в обиходе. Различного вида и размеров, экраны с чувствительными к касаниям панелями умеют отображать произвольною текстовую информацию или выводить изображения, и позволяют в реальном времени манипулировать устройствами с помощью видимых глазу иконок, кнопок, окон, меню или списков визуального графического интерфейса (GUI).
Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.
Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

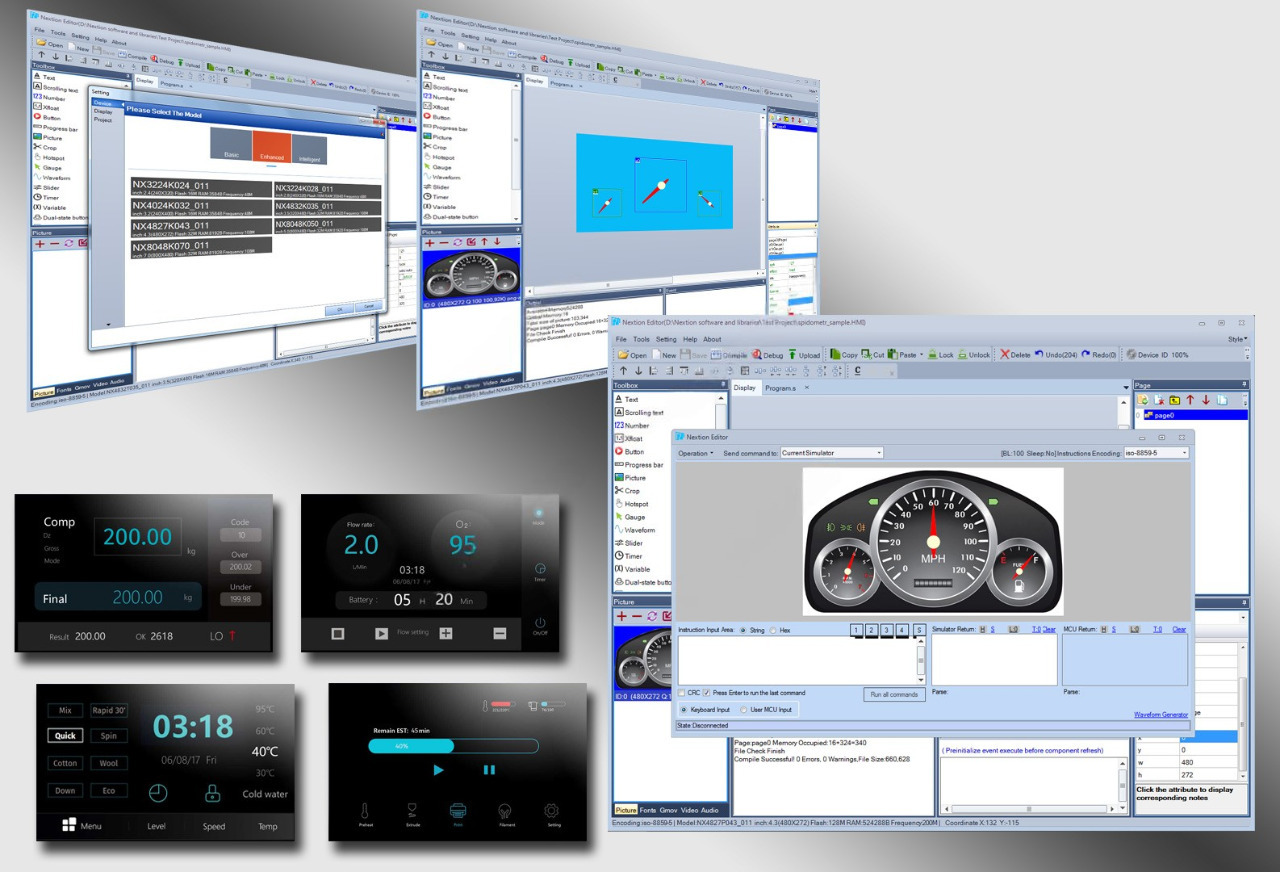

NEXTION — Платформа разработки графического интерфейса

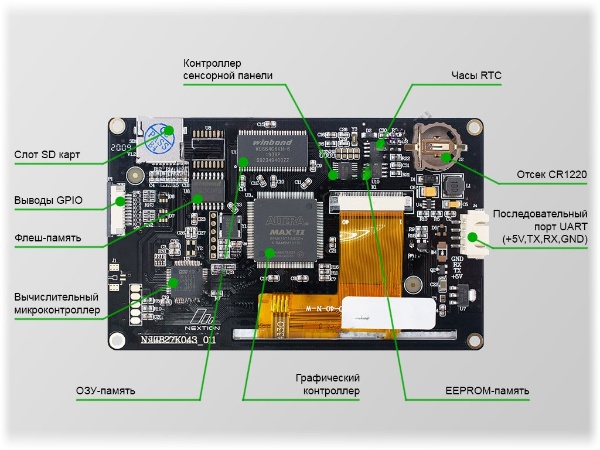

Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.
Технические характеристики:
• Производитель: ITEAD Studio
• Серия модулей: Enhanced
• Модель: NX4827K043_011R
• Диагональ: 4.3 дюйма
• Питание: 5В (рекомендуется 5В / 1000мА)
• Допустимое напряжение: 4.75 ~ 7В
• Потребляемый ток
¤ В режиме сна: 15 мА
¤ При 100% яркости экрана: 250 мА
• Микропроцессор: GD32F103RBT6, 32-битный ARM Cortex-M3 на частоте 108МГц
• ОЗУ-память: 8 КБайт, для хранения временных переменных
• Флеш-память: 32 МБайт, для хранения шрифтов и изображений
• EEPROM-память: 1 КБайт, для хранения пользовательских данных
• Экран
¤ Матрица: ЖК, TFT TN LCD
¤ Разрешение: 480 х 272 графических точек, VGWQA
¤ Соотношение сторон: 16:9
¤ Ориентация: портретная, альбомная
¤ Цветовая палитра: RGB565 (16 бит), 65536 оттенков цвета
¤ Подсветка: светодиодная, >30.000 часов
¤ Яркость: 230 кд/м2
¤ Диапазон настройки: 0-100% с шагом 1%
¤ Видимая область: 95.04 х 53.86 мм
• Сенсорная панель
¤ Тип: резистивная
¤ Контроллер: HR2046
¤ Поддержка одновременных касаний: 1
¤ Активная область: 105.5 х 67.2 мм
• Слот карт misroSD для обновления прошивки / записи HMI-проекта
• Поддерживаемый внешний накопитель
¤ Размер памяти: макс. 32ГБ
¤ Формат файловой системы: FAT32
• Часы реального времени RТС: AT8563T (PCF8563T)
• Батарейный отсек элемента питания RТС: CR1220
• Выводы общего назначения GPIO: 8 (IO0-IO7), цифровые
• Выводы с ШИМ-модуляцией: 4 (IO4-IO7)
• Разъём GPIO: JST FFC/FPC 10х1
• Шина передачи данных UART
¤ Скорость связи: 2400-115200 бод
¤ Вид сигналов: TTL
¤ Уровень напряжения: 3.3В (толерантность к +5В)
• Разъём питания, последовательной шины: XH2.54-4P
• Условия эксплуатации
¤ Рабочая температура: -20°С...+70°С
¤ Температура хранения: -30°С...+85°С
¤ Влажность: 10-90% RH (+25°C)
• Размеры модуля: 120 х 74 х 6.2 мм
• Вес: 93.8 гр

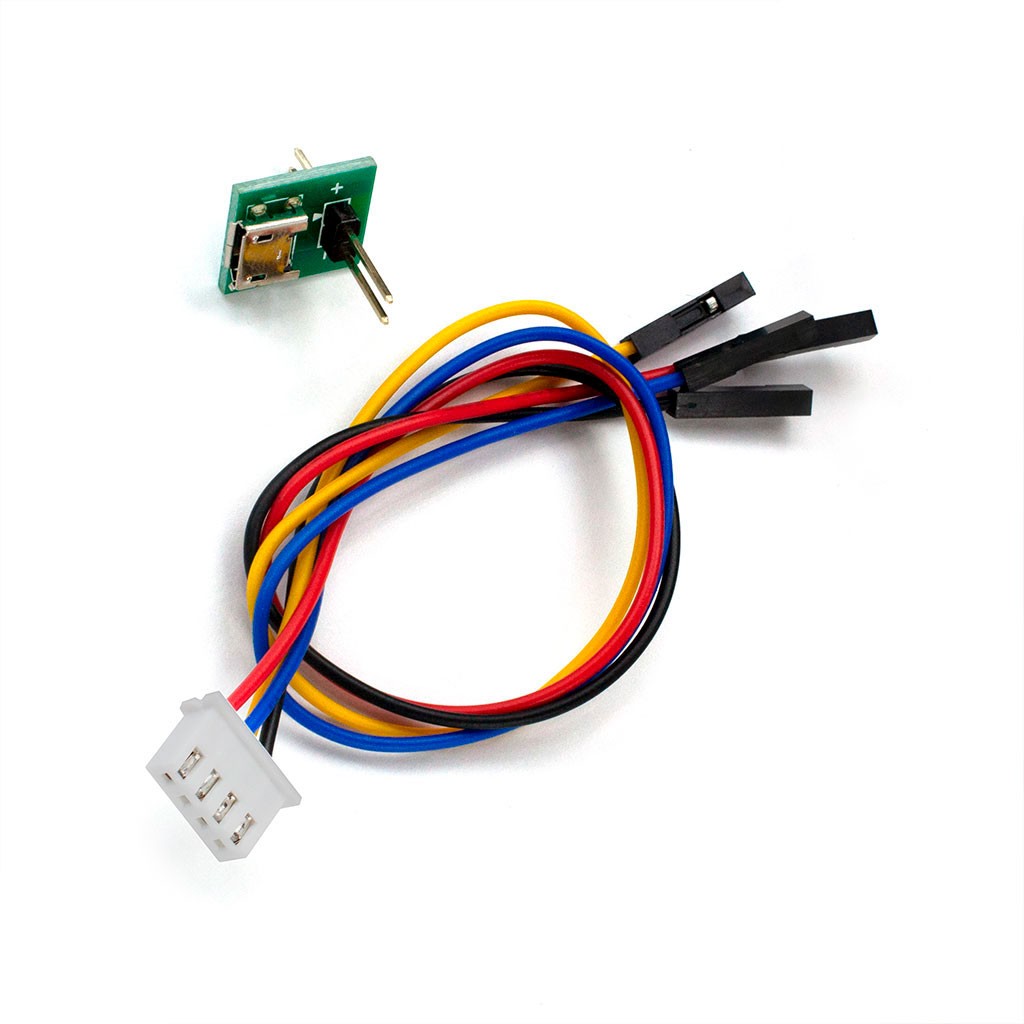

Комплектация:
• Дисплейный модуль Nextion Enhanced NX3224K028_011R - 1шт
• Четырёхпроводный кабель - 1шт
• Плата-адаптер с разъёмом mUSB - 1шт
------------------
СЕЕД15104:6270

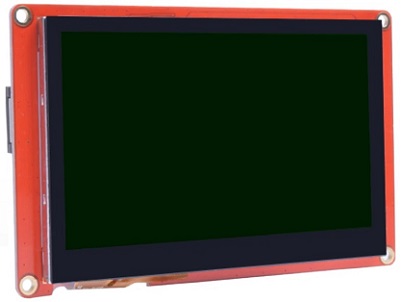

NEXTION NX4827K043 / Экранный модуль TFT 4,3 дюйма / DC 5 В 480 х 272 точек.
