Код товара: CTTL15110
Почему NEXTION?
В окружающем нас мире, существует бесчисленное множество серийно производимых или индивидуально спроектированных электронных устройств, используемых человеком в самых разных сферах жизнедеятельности. Сейчас наступил тот период, когда добрая их половина, или даже больше, уже не может обходится без современных элементов двустороннего взаимодействия между пользователем и интегрированным программным обеспечением — сенсорных дисплеев, ставших такими привычными в обиходе. Различного вида и размеров, экраны с чувствительными к касаниям панелями умеют отображать произвольною текстовую информацию или выводить изображения, и позволяют в реальном времени манипулировать устройствами с помощью видимых глазу иконок, кнопок, окон, меню или списков визуального графического интерфейса (GUI).
Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.
Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

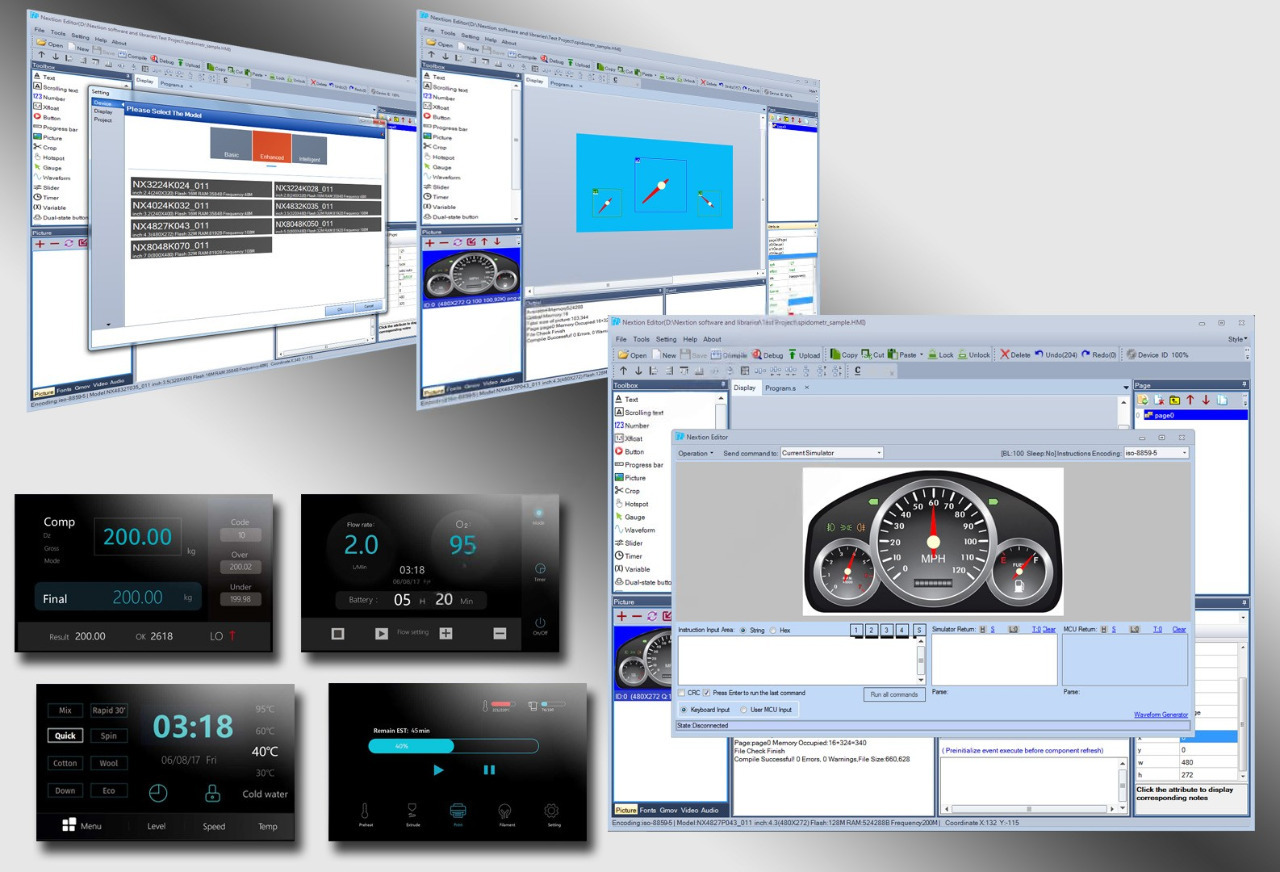

NEXTION — Платформа разработки графического интерфейса
Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.
Технические характеристики
Производитель: ITEAD Studio
Серия модулей: Enhanced
Модель: NX8048K070-011R
Диагональ: 7.0 дюймов

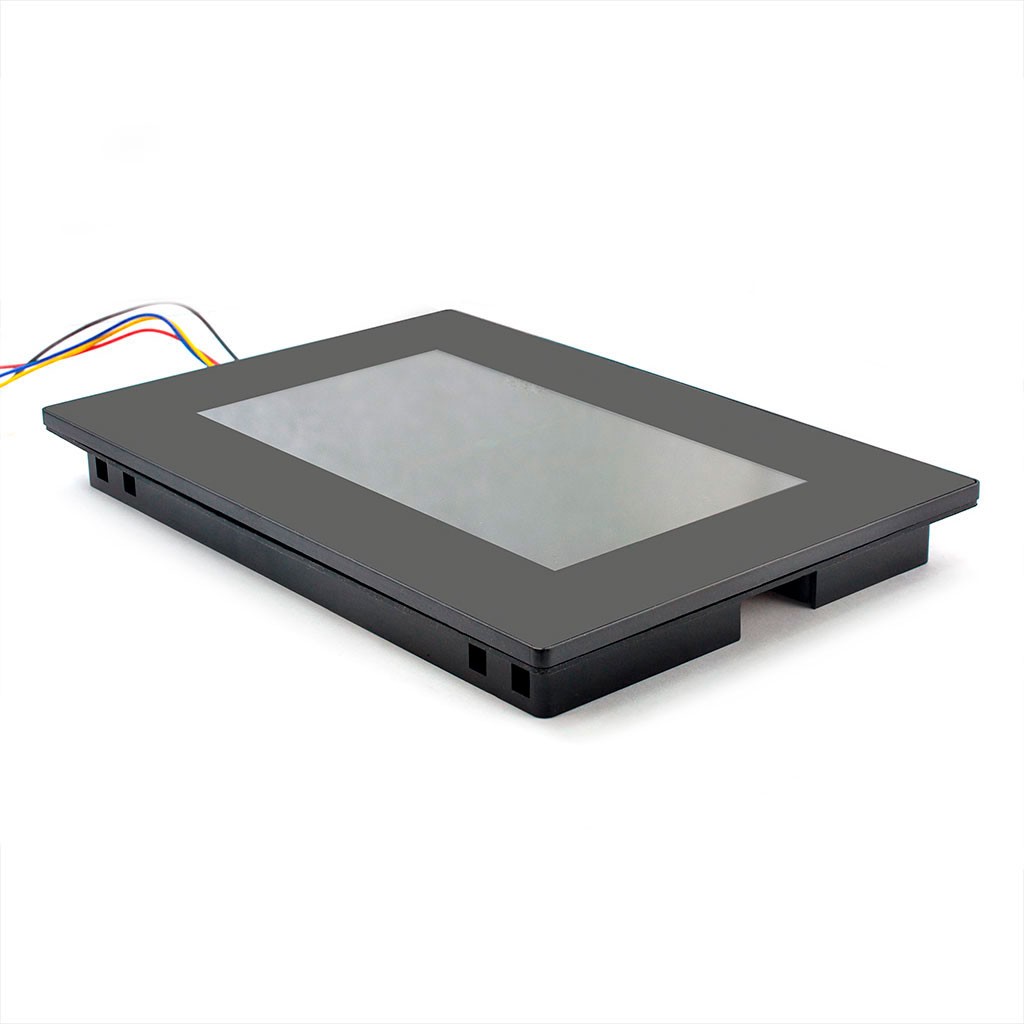

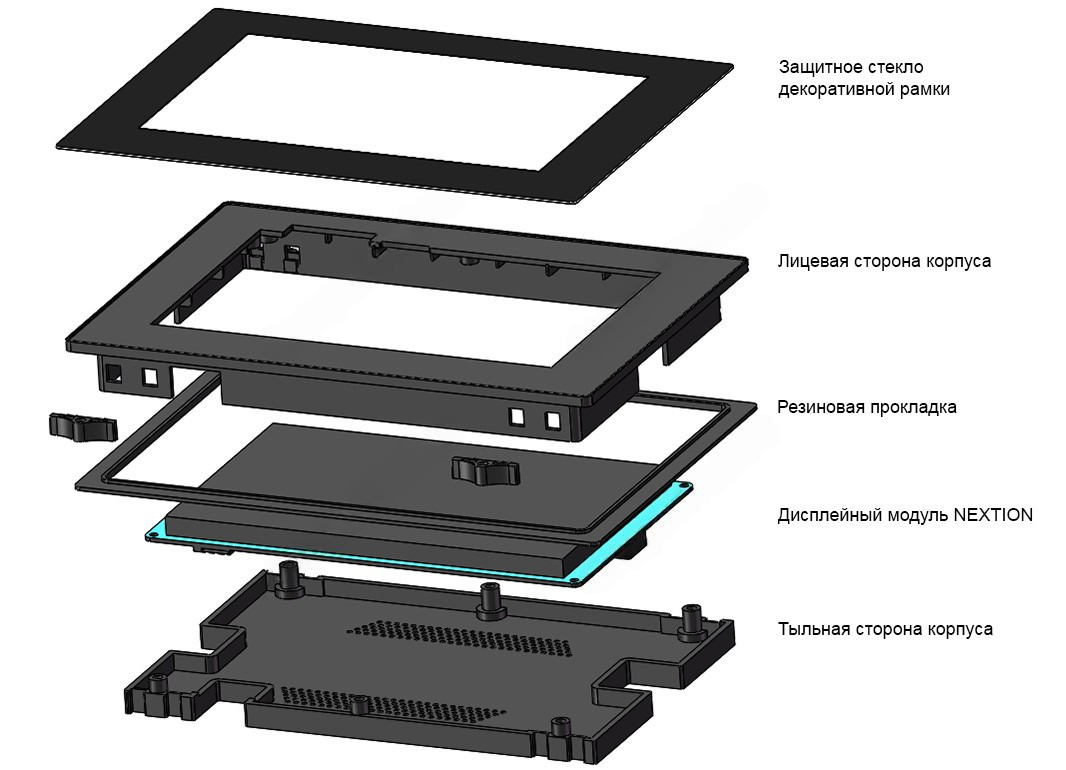

Пластиковый корпус с декоративной рамкой чёрного цвета
Питание: 5В (рекомендуется 5В / 2000мА)
Допустимое напряжение: 4.75 ~ 7В
Потребляемый ток
В режиме сна: 15 мА
При 100% яркости экрана: 510 мА

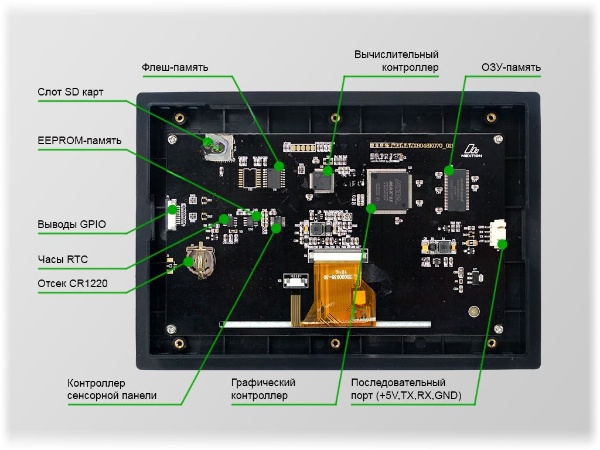

Микропроцессор: GD32F103RBT6, 32-битный ARM Cortex-M3 на частоте 108МГц
ОЗУ-память: 8 КБайт, для хранения временных переменных
Флеш-память: 32 МБайт, для хранения шрифтов и изображений
EEPROM-память: 1 КБайт, для хранения пользовательских данных
Экран
Матрица: ЖК, TFT TN LCD
Разрешение: 800 х 480 графических точек, WGA, WVGA
Соотношение сторон: 5:3
Ориентация: портретная, альбомная
Цветовая палитра: RGB565 (16 бит), 65536 оттенков цвета
Подсветка: светодиодная, >30.000 часов
Яркость: 230 кд/м2
Диапазон настройки: 0-100% с шагом 1%
Видимая область: 154.08 х 85.92 мм
Сенсорная панель
Тип: резистивная
Контроллер: интегрированный
Поддержка одновременных касаний: 1
Активная область: 164.9 х 100.0 мм
Слот карт misroSD для обновления прошивки / записи HMI-проекта
Поддерживаемый внешний накопитель
Размер памяти: макс. 32ГБ
Формат файловой системы: FAT32
Часы реального времени RTC: AT8563T (PCF8563T)
Батарейный отсек элемента питания RTC: CR1220
Выводы общего назначения GPIO: 8 (IO0-IO7), цифровые
Выводы с ШИМ-модуляцией: 4 (IO4-IO7)
Разъём GPIO: JST FFC/FPC 10х1
Шина передачи данных UART
Скорость связи: 2400-115200 бод
Вид сигналов: TTL
Уровень напряжения: 3.3В (толерантность к +5В)
Разъём питания, последовательной шины: XH2.54-4P
Условия эксплуатации
Рабочая температура: -20°С...+70°С
Температура хранения: -30°С...+85°С
Влажность: 10-90% RH (+25°C)
Размеры платы: 181.0 х 108.0 х 9.3 мм

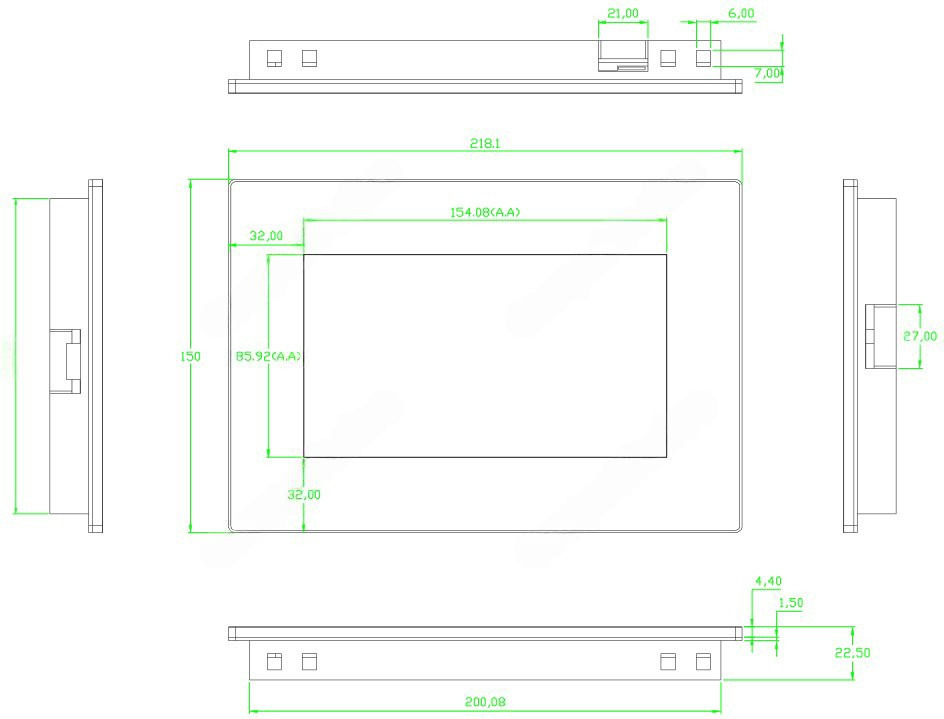

Размеры корпуса: 218.1 х 150.0 х 22.5 мм
Вес: 598 гр
Комплектация
Дисплейный модуль Nextion Enhanced NX8048K070-011R - 1шт
Крепление-вставка с болтовым зажимом - 4шт
Четырёхпроводный кабель - 1шт
Плата-адаптер с разъёмом mUSB - 1шт
------------------
СЕЕД15110:11290
