Ethernet shield ENC28J60 с макетной платой для Ардуино

Обратите внимание на близкий по назначению товар: Модуль RM002. Ethernet shield W5100 for Arduino Модуль RF007. Ethernet модуль на базе микросхемы ENC28J60 Модуль RC0140. Мини-веб-сервер ENC28J60 для Arduino Nano v3.0 (CTTL10938)



  «Ethernet shield ENC28J60» — это интернет шилд для Arduino UNO с паячной макетной платой.
  Предназначен для подключения Arduino к локальным сетям и сети интернет посредством Ethernet кабеля.
  Шилд работает под управлением микросхемы ENC28J60 от Microchip - автономном контроллере Ethernet 10BASE-T со встроенным MAC и PHY, 8 Кбайт буферной ОЗУ и последовательным интерфейсом SPI.
  Микросхема содержит аппаратное обеспечение протокола приема и передачи данных, MAC адрес, и протокол физического уровня в одном чипе.
  На плате установлены:
  • Кварцевый резонатор частоты 25 МГц;
  • Розетка для подключения RJ45 (обычного кабельного соединителя Ethernet);
  • Вилка подключения SPI к внешним устройствам, которая имеет 10 контактов;
  • Индикатор питания.

  Внутри розетки для подключения кабеля TCP/IP находится трансформатор с коэффициентом трансформации 1:1, обеспечивающий гальваническую развязку.

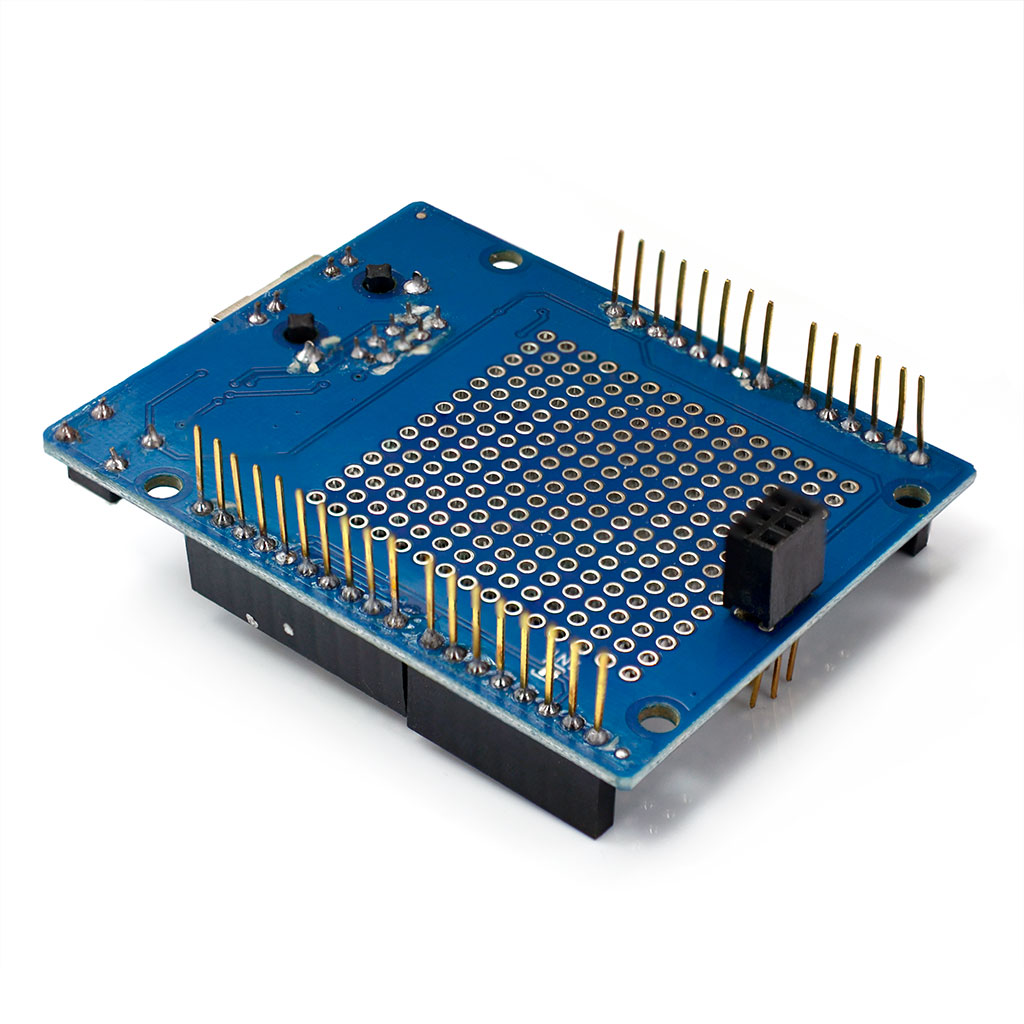

  Кроме того, на плате расположена макетная область, позволяющая смонтировать компоненты непосредственно на плате.

 Особенности:
  • Напряжение питания: DC 3,14...3,45 В;
  • EEE 802.3В ™ совместимый Ethernet контроллер;
  • Интегрированный MAC и 10 Base-T PHY;
  • Поддержка одного 10 Base-T порта с авто определением полярности и коррекцией;
  • Полный и полудуплекс;
  • Автовыравнивание генерации контрольной суммы;
  • Авто отброс ошибочных пакетов;
  • Программируемая функция повтора передачи при ошибке;
  • Программируемые функции Padding и генерирование CRC;
  • Программируемая функция фильтрации ошибочных пакетов;
  • Тактовая частота SPI: До 20 МГц.
------------------
