Модуляция сигнала: LoRa/FSK/GFSK/OOK.



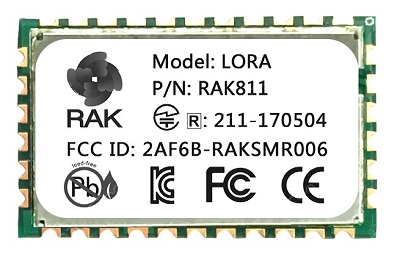

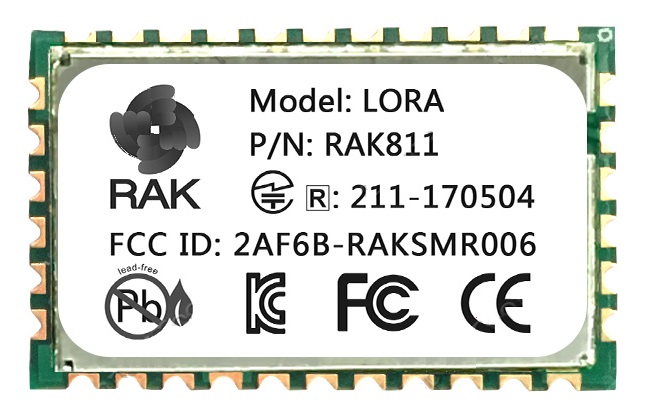

  «RAK811-HF» - это модуль LoRa-приёмопередатчика с низким энергопотреблением, который соответствует спецификациям классов «А» и «С» протокола LoRaWAN и позволяет получить простой доступ ко многим LWPA IoT-платформам.
  Также он поддерживает P2P-коммуникацию (Point-to-Point), функционал которой позволяет очень быстро и легко создавать уникальные защищённые сети LoRa с большим радиусом передачи данных.

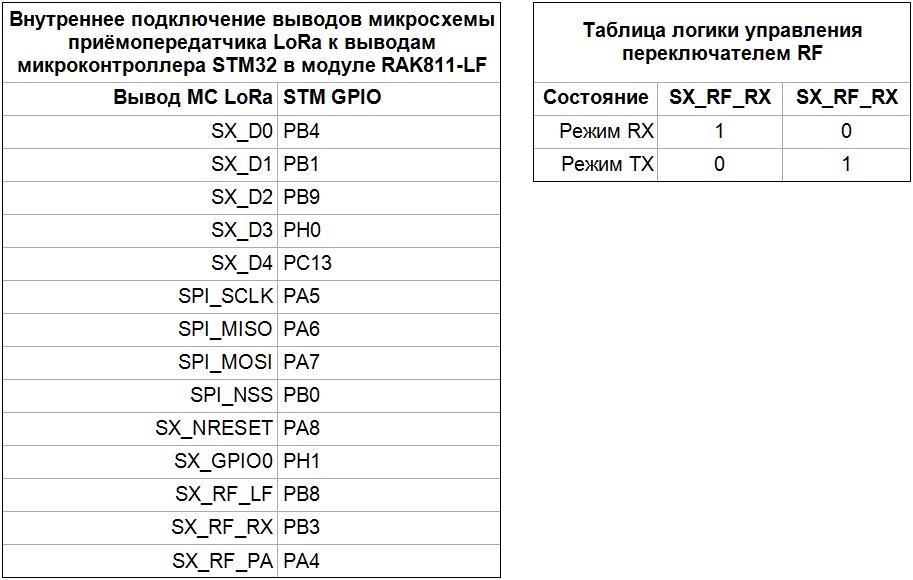

  В модуль RAK811 интегрированы два процессора Semtech SX1276 и STM32L. Способ связи с этими процессорами базируется на АТ командах (ASCII-строки), которые передаются через последовательный интерфейс UART.
  Модуль RAK811 выполнен в компактном SMD-корпусе, благодаря этому он может стать компонентом индивидуальных проектов, разрабатываемых на множественной базе совместимых микроконтроллерных платформ наподобие Arduino, STM, Raspberry Pi, Wemos/Lolin, Teensy, PyCom, и так далее.
  В основу метода модуляции сигнала LoRa (сокращённо от Long Range - большая дистанция) заложены передовые технологии и разработки, способствующие достижению значительного увеличения дистанции транслируемых радиосигналов на устройствах со сниженным потреблением энергии в сетях малой мощности (LPWAN).
  Технология LoRa обладает повышенной устойчивостью (иммунитетом) к помехам (РЭБ) и интегрированной прямой коррекцией ошибок.
  Она позволяет распознавать транслируемый сигнал на 19...20 дБ ниже уровня шума.
  Преимущества LoRa заключаются в использовании безлицензионных частотных каналов, возможности лёгкой и быстрой развёртки недорогих сетей, и в существовании алгоритмов 128-битного AES шифрования сигнала, обеспечивающих безопасность связи в LoRaWAN.

  Области наиболее эффективного применения приёмопередатчиков с интегрированной технологией беспроводной передачи данных LoRa:
  • Домашняя автоматизация;
  • Индустриальная автоматизация;
  • Медицинское оборудование;
  • Охранные системы;
  • Межмашинные коммуникации M2M;
  • Интернет вещей IoT;
  • Беспроводные сенсоры и датчики;
  • Удалённые системы;
  • Промышленный мониторинг и управление.

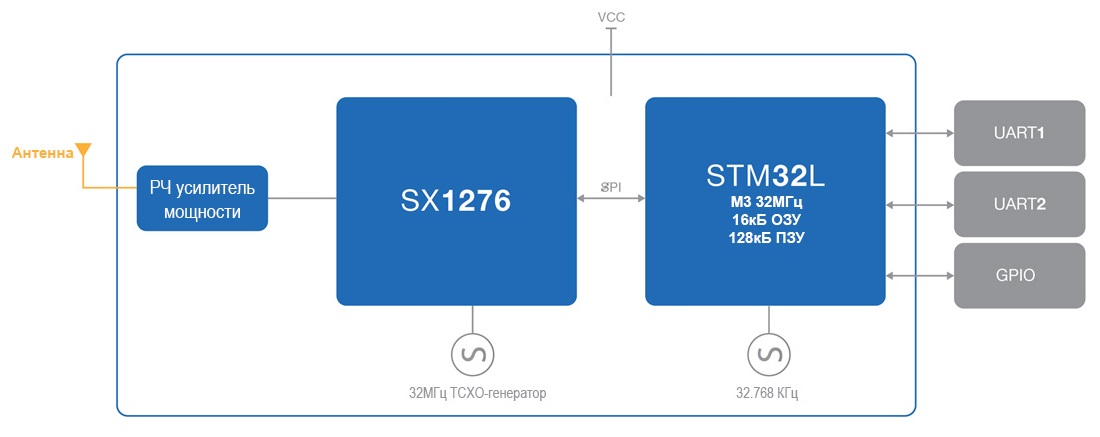

 Блок-схема RAK811 SMD

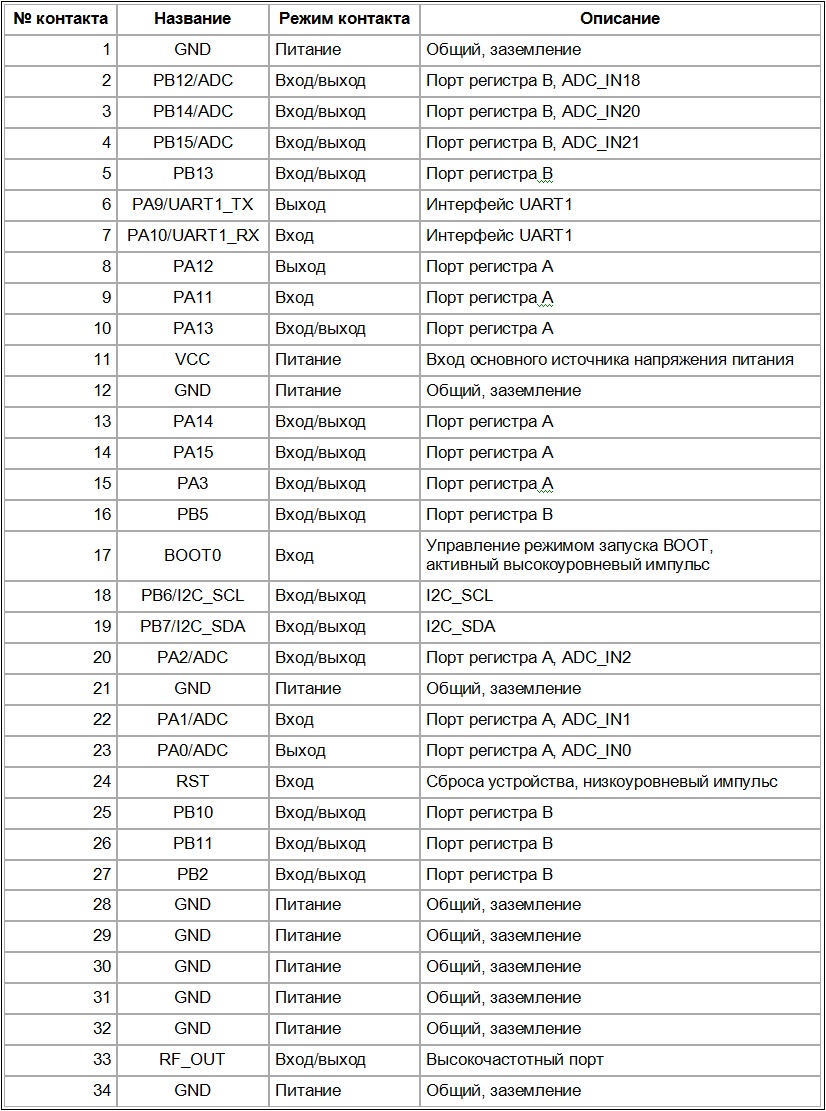

 Определение выводов модуля RAK811-HF с диапазоном высоких радиочастот, распиновка RAK811 High RF

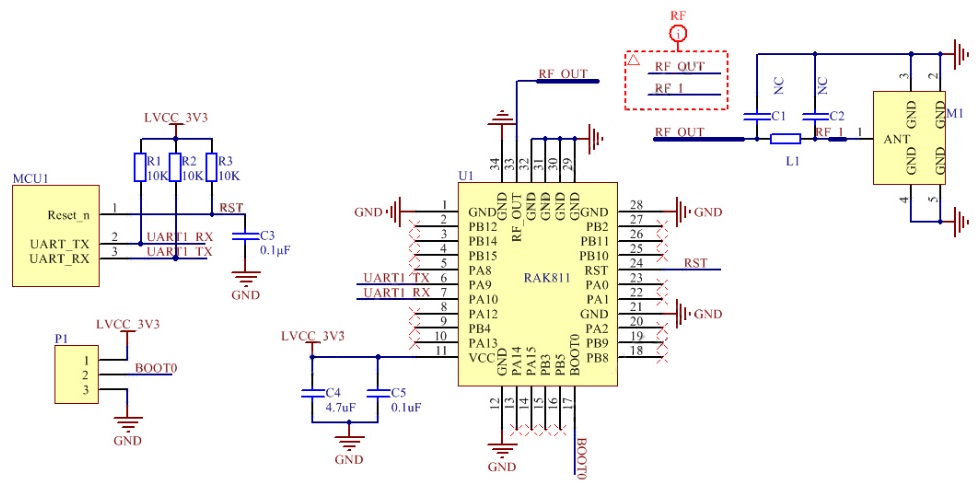

 Схема типового подключения RAK811



 Физические размеры SMD-корпуса модуля RAK811



 Технические характеристики:
  • Модель: RAK811-HF (связка STM32L151CBU6 и SX1276) в SMD-корпусе;
  • Питание: DC 3,15...3,45 В;
  • Энергопотребление в режиме (минимальное):
    ¤ «Передача сигнала»: 30 мА (при мощности 14 дБм);
    ¤ «Приём сигнала»: 5,5 мА;
    ¤ «Сон»: 7,2 мкА;
  • Частотный диапазон: 868 МГц, Европейский регион EU868;
  • Модулируемый сигнал: LoRa/FSK/GFSK/OOK, двунаправленный полудуплексный режим;
  • Протокол канального уровня: LoRaWAN, спецификации классов «А» и «С» конечных устройств;
  • Рабочие режимы: Приём и передача;
  • Мощность передатчика: Максимум 100 мВт (20 дБм);
  • Чувствительность приёмника:
    ¤ Показатель уровня принимаемого сигнала (RSSI): Минимум -130 дБм;
    ¤ Отношение сигнал/шум (SNR): Минимум -15 дБ;
  • Интермодуляционные искажения (IIP3): -11 дБм;
  • Мультиканальный двойной буфер данных: 256 Байт каждый;
  • Интерфейсы:
    ¤ UART;
    ¤ GPIO;
  • Скорость передачи данных:
    ¤ По воздуху: Максимум 300 кбит/с;
    ¤ По шине UART: 9600...921600 бит/с (по умолчанию 115200 бит/с);
  • Дистанция связи:
    ¤ В городской зоне: До 2 км;
    ¤ На открытой местности: До 15 км;
  • Виды поддерживаемых сетевых топологий:
    ¤ Звезда;
    ¤ Точка-точка (Point to Point);
  • Поддерживаемые типы активации:
    ¤ По воздуху (OTAA);
    ¤ Персонализация (ABP);
  • Открытое ПО со встроенными АТ командами;
  • Расстояние между выводами: 1,8 мм;
  • Условия эксплуатации: -40...+80 градусов Цельсия;
  • Сертификация:
    ¤ TELEC CE;
    ¤ FCC;
    ¤ KCC;
    ¤ MIC;
    ¤ RoHC;
  • Размеры модуля: 22 х 14 х 1,7 мм;
  • Масса: ~18 г.

---

  Программное обеспечение:

  • Прошивка модуля RAK811-HF, версия V3.0.0.14. для регионов EU868/US915/AU915/KR920/IN865/AS923 (ZIP-архив 170 КБ);
  • Обновления в разделе ПО репозитория RAKWireless.

  Техническая документация:

  • Справочник АТ команд для модуля RAK811, v1.0 (англ., PDF 368 КБ);

  • Принципиальная схема WisDuo RAK811-LF (англ., PDF 368 КБ);

  • Semtech SX127x даташит (англ., PDF 368 КБ);

  • STM32L151 даташит (англ., PDF 368 КБ).

  Дополнительная документация:

  • Спецификация LoRaWAN v1.0.2 (англ., PDF 368 КБ).

  Полезные ссылки:

  • Ресурсы с открытым исходным кодом на сайте GitHub. Внешняя ссылка»»»;

  • Руководство по разработке ПО для RAK811, RAK4200, RAK4270 и RAK4600 на основе RUI SDK. Внешняя ссылка»»»;

  • Руководство по подключению и настройке RAK811. Внешняя ссылка»»».
------------------
