Каталог
| 6690 c |
Код товара: CTTL15286

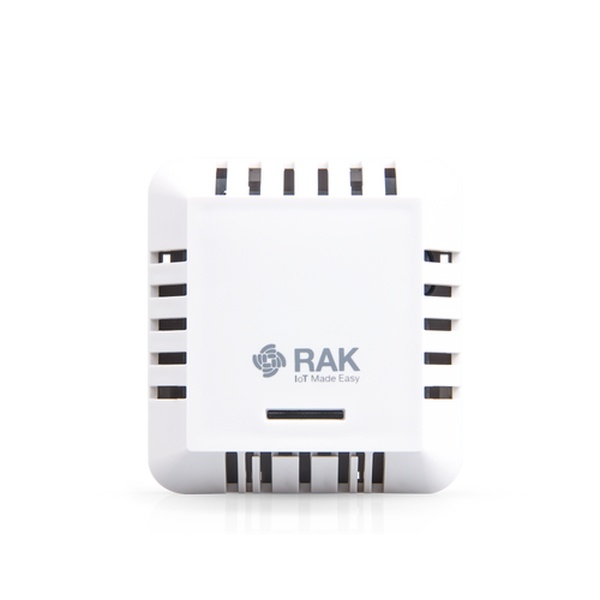

«RAK7204» - это полностью укомплектованный и готовый к работе датчик экологического мониторинга для сетей LoRaWAN, который оснащён сразу несколькими датчиками для измерения экологической обстановки внутри помещения.
Встроенные высокоточные электронные датчики окружения способны измерять любые изменения:
• Температуры;
• Влажности;
• Давления.
...и оценивать внутреннюю среду помещения соответствующим «индексом качества воздуха».
Все собираемые данные направляются (при необходимости) по радиочастотному каналу LoRa в шлюз (например, RAK7258) для их последующей передачи в облачное приложение.
RAK7204 построен на малопотребляющих процессоре и сенсорах. Его программное обеспечение оптимизировано для достижения максимальной эффективности. Поэтому он может крайне минимально расходовать запасы собственных энергоресурсов во время своей работы в режимах:
• «Ожидание»;
• «Измерение»;
• «Передача и приём данных».
RAK7204 комплектуется неперезаряжаемой батареей ER18505, которая позволяет «прожить» датчику экологического мониторинга на одном заряде чуть более 2 лет (рассчитывалось путём получения и отправки полного набора данных каждые 15 минут).
Способность регулярно отправлять отчёт о статусе батареи и умение сигнализировать о низком уровне заряда позволяет снизить риск оставить датчик RAK7204 без энергообеспечения (при своевременной замене элемента питания).
Дизайн датчика позволяет без всяких трудностей заменять батарею каждые следующие 2 года.
Обращаем внимание на то, что батарея НЕперезаряжаемая и штатная функция подзарядки питающего элемента (в случае замены батареи на аналогичный аккумулятор) в схеме датчика НЕ предусмотрена!
Ниже приведены комментарии на тему замены батареи на аккумулятор. Прочтите их внимательно!
Нашими инженерами был найден теоретический вариант установки системы подзарядки на данный модуль, но его практическая работоспособность со схемой данного датчика НЕ поверялась! И может привести к выходу датчика из строя!
Этот вариант заключается в установке между платой датчика, аккумулятором и проводом питания (подзарядки аккумулятора) специального Модуля контроля заряда-разряда аккумулятора.
Программное обеспечение датчика RAK7204 позволяет настраивать интервал сбора данных с датчиков и цикличность их передачи.
Возможность настройки датчика RAK7204 добавляет гибкости в выборе между:
• Проведением более детальных измерений за один жизненный цикл батареи;
• Продлением срока эксплуатации датчика за счёт снижения проводимых операций.
Несмотря на скромные размеры, датчик RAK7204 представляет собой высокоинтегрированное устройство.

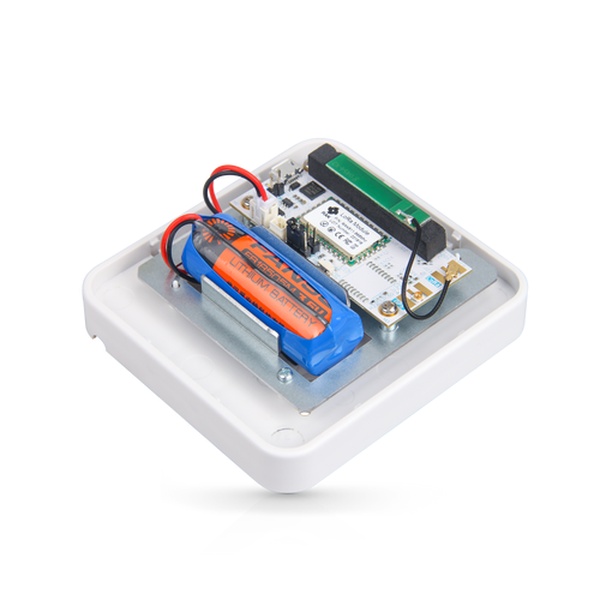

При размерах 90 х 85 х 34 мм в его корпусе уместились:
• Датчик измерения состояния окружающей среды;
• Передатчик LoRa;
• Антенна LoRa;
• Сменная батарея.

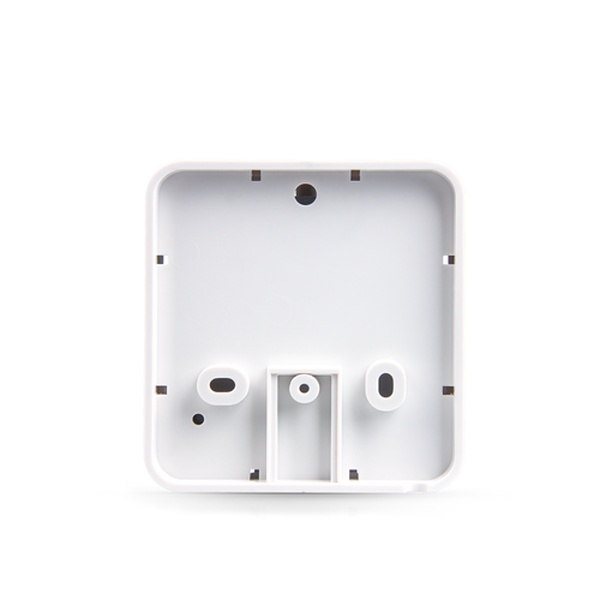

Благодаря настолько малым габаритам, датчик RAK7204 может быть установлен в самых труднодоступных местах.

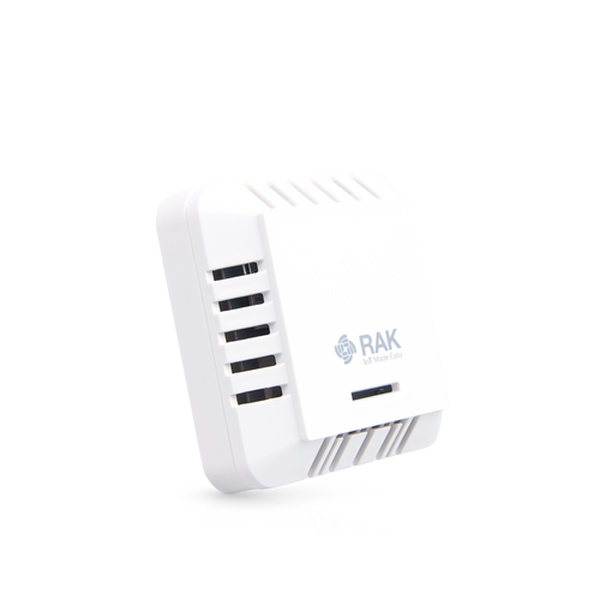

Для поднятия точности измерения, корпус датчика перфорирован большим количеством щелей, пропускающих сквозь себя воздух.
Области применения: Объединение экологический блока BME680 вместе с радиомодулем LoRa (что реализовано в датчике) позволяет довольно быстро и с минимальными затратами развёрнуть беспроводную сеть из датчиков внутри высоких строений или теплиц, занимающих большую площадь.
Для сведения всех датчиков RAK7204 в единую сеть понядобится комнатный шлюз (например, RAK7258).
Технологический процесс создания сети очень прост:
1. Закрепить шлюз и датчики на стене или потолке;
2. Подключить питание к шлюзу и, при необходимости, к датчикам;
3. Начать отслеживать рабочее состояние климата на фабрике или в офисе.
Т.к. все промышленные шлюзы RAKWireless (включая вышеупомянутый RAK7258) поставляются со встроенным сервером LORA, то время, необходимое на развёртывание шлюзов и узлов функционирующей сети LoRaWAN, может быть значительно сэкономлено.
При этом не нужно отдельно развёртывать сетевые серверы LoRa. Однако, если всё-таки требуется интеграция, то она может быть в любой момент создана с помощью MQTT-подключения.
Типовое приложение из датчиков окружения RAK7204 и шлюза RAK7258
Батарейный коннектор. Для подключения внешней литиевой батареи, к плате датчика RAK7204 используется установленный на плате разъём-гнeздo JST PHR-2 (P1) с расстоянием между контактами 2 мм.
При замене батареи уделите особое внимание соблюдению полярности подключаемых контактов, т.к. обратная полярность или короткое замыкание могут повредить не только саму плату, но и привести к перегреву или возгоранию литиевой батареи.
USB интерфейс. Встроенный разъём Micro-B USB полностью соответствует спецификации USB 2.0.
Шина данных порта USB (USB D+, USB D-) присоединена к чипу USB-Serial CP2102, в котором реализованы функции простого преобразователя сигналов из USB в последовательные данные UART и наоборот.
Интерфейс USB позволяет настроить датчик экологического мониторинга RAK7204 или обновить его программное обеспечение.
Обратите внимание, что входящая в комплектацию батарея - неперезаряжаемая.
В схеме устройства функция подзаряда НЕ предусмотрена.
Установленная аккумуляторная батарея похожих размеров НЕ будет заряжаться при подключении питания к USB порту.
Перемычки J12, J25 и кнопка J26:
• Двухконтактная перемычка J12 отвечает за перевод процессора RAK811-LF в режим загрузки через UART.
Функция BOOT используется для обновления программного обеспечения в памяти процессора.
Перед подключением питания в режиме BOOT, выводы J12 должны быть замкнуты.
• Трёхконтактная перемычка J25 обеспечивает связь между USB/UART-преобразователем CP2102 и чипом RAK811-LF.
Контакты 2 и 3 перемычки должны быть замкнуты.
Любое иное подключение контактов разрывает внутреннюю шину UART.
• Кнопка J26 используется для сброса процессора RAK811-LF.
Перезапуск выполняется удержанием кнопки в нажатом положении в течение 1 секунды.
Скрытые возможности RAK7204:
Предупреждение!
Внесение любых изменений в конструкцию устройства лишает гарантии производителя, и выполняется исключительно на ваш страх и риск.
Несмотря на тот факт, что производитель RAKWireless спроектировал свой LoRa-датчик RAK7204 только для автономной работы и только от неперезаряжаемой батареи, возможность подключения к внешнему источнику напряжения (например, сетевому адаптеру с максимальным напряжением не более DC 5,5 В) в схеме устройства присутствует.
Однако, эта НЕрегламентированная опция требует небольшой самостоятельной модификации датчика, при этом работоспособность от сменной батареи полностью теряется.
Для этого следует замкнуть (аккуратно припаять) площадки выводов «VBUS» и «VBIN» отсутствующей перемычки J11.
Перед включением питания от внешнего источника нужно ОБЯЗАТЕЛЬНО отсоединить разъём батареи P1, иначе разница потенциалов между DC 5 В и DC 3,6 В может не только повредить плату, но и привести к перегреву или возгоранию литиевой батареи.
Ну и, естественно, завести питание в корпус через вентиляционное отверстие. Это будет не сложно.
Технические характеристики:
• Модель: RAK7204-01 EU433;
• Питание: DC 3,6 В (от встроенной литиевой батареи ER18505);
• Энергопотребление в режиме:
•• Ожидания: Менее 15 мкА;
•• Работы датчиков: Менее 10 мА;
•• Трансляции сигнала LoRa: Менее 150 мА;
• Процессор: RAK811 (LF);
• Частотный диапазон: 433 МГц;
• Антенна LoRa: Встроенная;
• Датчик: BOSCH BME680 4-в-1;
• Диапазоны измерения:
•• Температура: -40...+85 градусов Цельсия. Погрешность 0,5 градуса Цельсия. Шаг измерения 0,01 градуса Цельсия;
•• Влажность: 0...100 % RH. Погрешность 3 % RH. Шаг измерения 0,008 % RH;
•• Давление: 300...1100 гПа. Погрешность 0,6 гПа. Шаг измерения 0,18 Па;
•• Индекс качества атмосферы IAQ: 0...500. Погрешность 15. Шаг измерения 1;
• Батарея: Неперезаряжаемая:
•• Модель: FANSO ER18505M;
•• Ёмкость: 3500 мАч;
•• Размеры: Диаметр 18 х длину 50,5 мм;
• Условия эксплуатации: -40...+85 градусов Цельсия;
• Размеры: 90 х 85 х 34 мм;
• Масса: ~350 г.
Комплект поставки:
• RAK7204 WisNode LoRa 433 МГц;
• Батарея ER18505;
• Саморез с дюбелем (2 штуки).
Техническая документация:
• Спецификация LoRa-передатчика с датчиками окружения RAK7204 (англ., PDF 368 КБ);
• Принципиальная схема RAK7204 (англ., PDF 943 КБ).
Полезные ссылки:
• Краткое руководство пользователя RAK7204;
• Справочник по АТ командам RAK7204.
------------------
СЕЕД15286:6690
