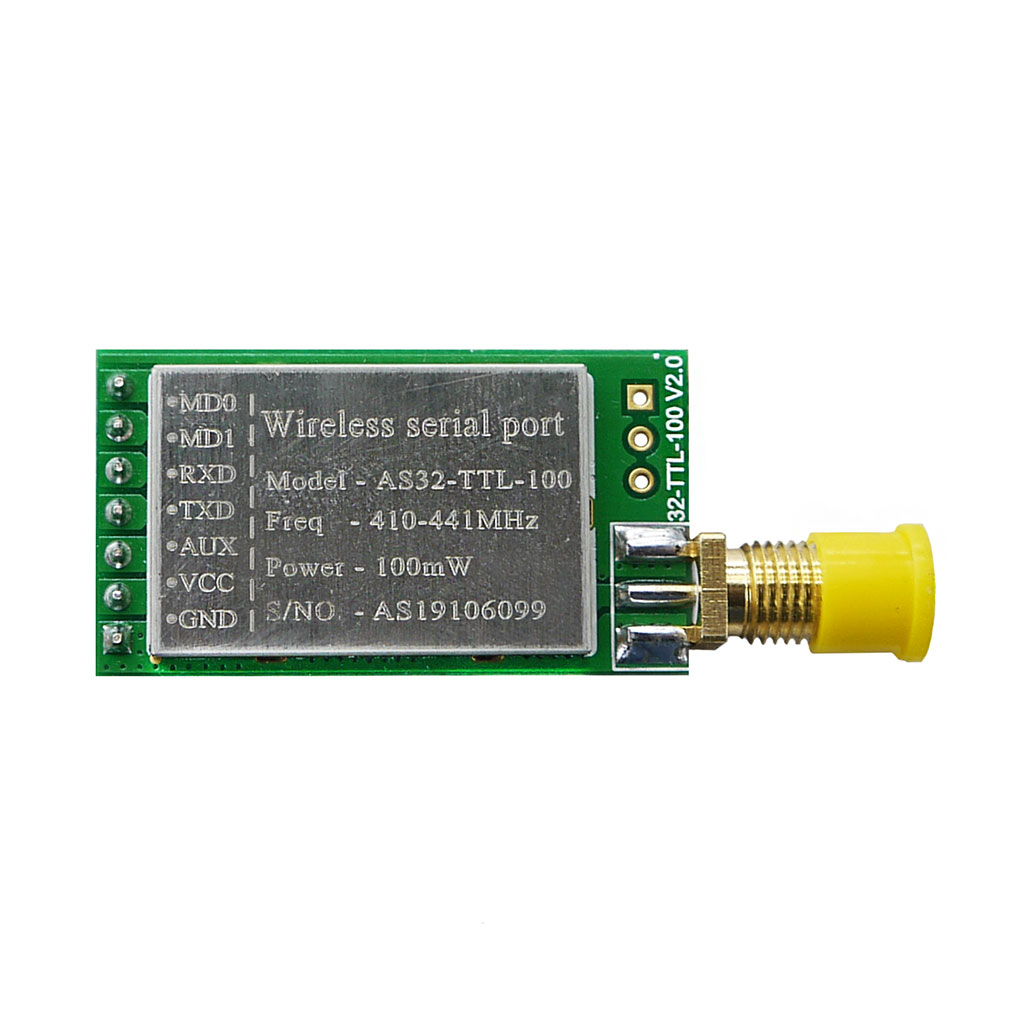

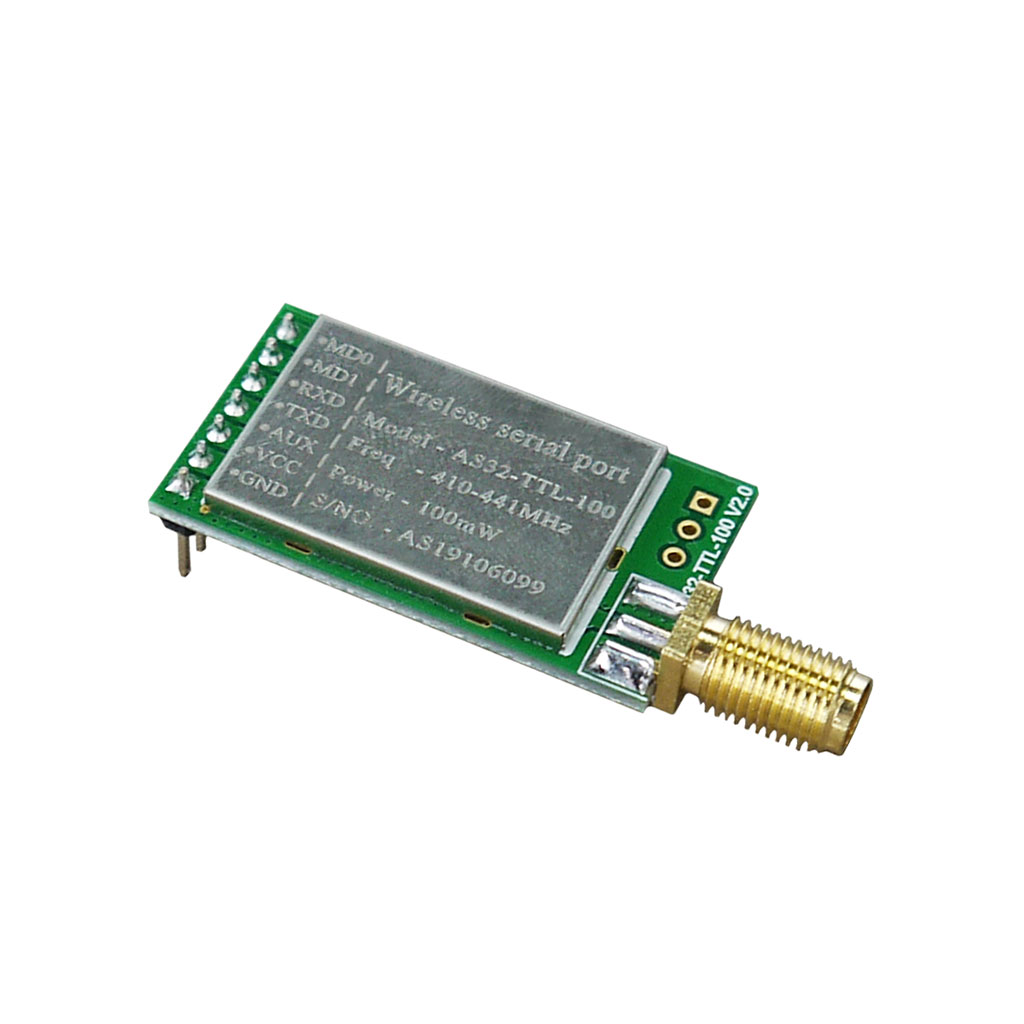

Модуль передачи данных LoRa AS32-TTL-100

На бытовом уровне модули передачи данных широко применяются в автомобильных сигнализациях, противоугонных системах и решениях типа «умный дом». В промышленности они незаменимы в беспроводных системах учета pacxoда ресурсов, POS терминалах, промышленной телеметрии, беспроводных датчиках температуры и влажности и т.д.
Модуль серии AS32-TTL-100 LoRa действует в диапазоне 433 МГц с выходной мощностью до +21 дБм. Устройство имеет малые размеры (не более 3 кв.см) и сохраняет работоспособность в диапазоне температур -40…+85 °C. AS32-TTL-1100 — это промышленный модуль беспроводной передачи данных 100 мВ с высокой стабильностью. В модуле используется основной чип SX1278, передача широкого спектра LoRa, выход уровня TTL, совместимый с напряжением 3,3 В и 5 В.

Технические характеристики:
Модель: AS32-TTL-100
Рабочий диапазон частот: 433MГц (410~441МГц)
Дальность передачи данных: до 3000м
Мощность передачи данных: 11-21дБм
Потребление в режиме передачи: 47~110мА
Потребление в режиме приема: 18~30мА
Напряжение питания: 2.5 - 5.5 В
Скорость передачи данных в эфире: 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 кбит/с (по умолчанию 2.4 кбит/с)
Длина передачи: буфер 256 байт
Длина приема: буфер 256 байт
Интерфейс связи UART: 1200 ~ 115200 бод (по умолчанию 9600 бод)
Настройки последовательного порта: 8N1, 8E1, 8O1
Тип антенны: SMA-K (отверстие с внешней резьбой, сопротивление 50 Ом)
Рабочая температура: от -40 до + 85 ?
Температура хранения: от -40 до +125
Особенность: LoRa spread spectrum

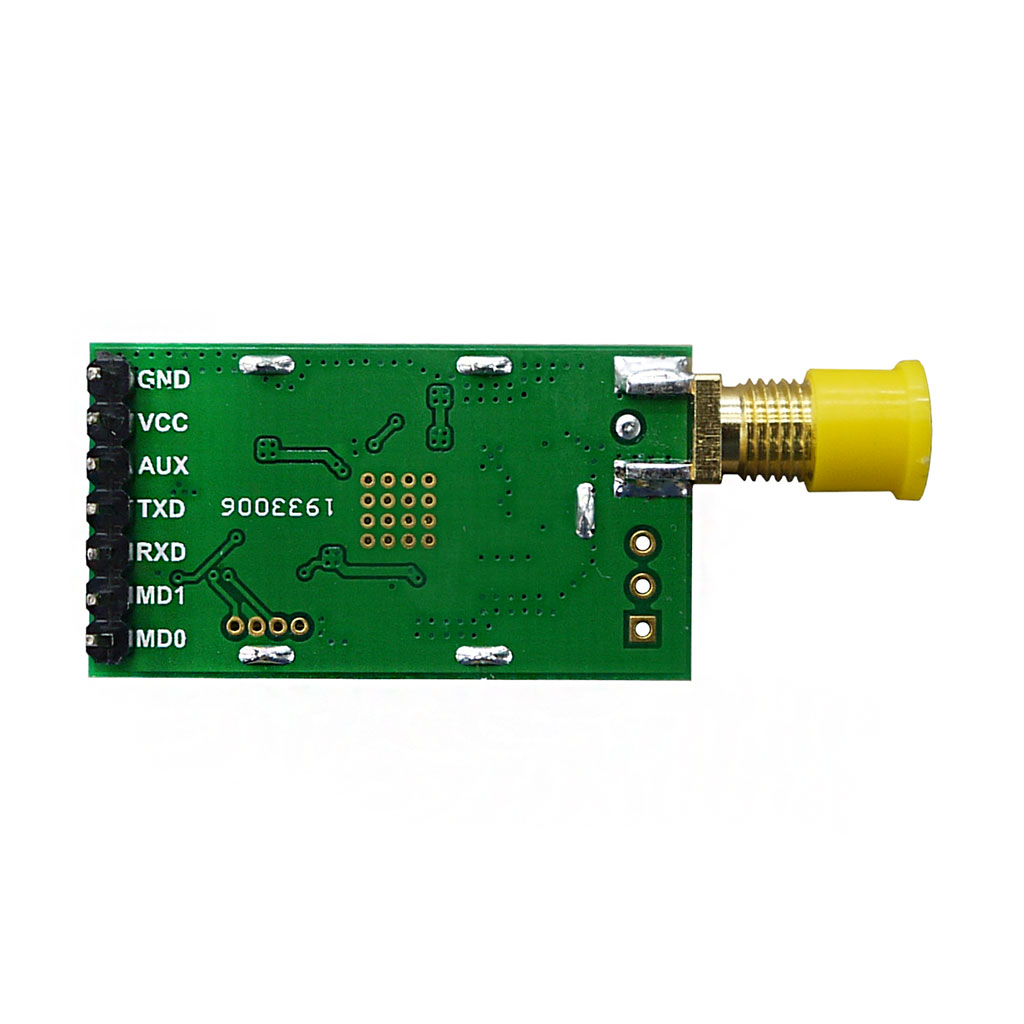

Назначение выводов:
TXD — вывод передачи
RXD — вывод приема
GND — земля
VCC — питание
MD0, MD1 — управление режимами
AUX — индикатор состояния









------------------
