Код товара: CTTL15776
Бесконечное количество самых разных звуков сопровождают нас везде и повсюду. Сложно даже представить, какой могла быть жизнь в полной тишине, без привычного щебетания птиц, лая собаки, без шума ветра и шуршания листвы деревьев, без стука дождевых капель о раскрытый зонтик, гудения проезжающих мимо автомобилей, без звучания музыкальных инструментов в любимых мелодиях, без звучания людских голосов. Звуки несут смысловую нагрузку для всего живого на земле - они всегда сопровождают какое-то событие, позволяют ориентироваться в пространстве, могут повлиять на поведение и настроение. Необъятную гамму звуков уже научился и умеет воспроизводить целый спектр современной радиоэлектронной аппаратуры, начиная от детских электронных игрушек, и заканчивая мощными профессиональными звукосинтезирующими станциями. Звуковым сопровождением наделяются наверное все существующие умные гаждеты, оно всё чаще становится неотъемлемой частью производственного (станки, машины, приборы, охранные системы) и бытового (дверные звонки, микроволоновые печи, часы и будильники, и др.) оборудования.
Электронный конструктор "Музыкальная шкатулка" дарит начинающему радиолюбителю возможность самостоятельно собрать компактное и очень простое звукопроигрывающее устройство, оснащённое интерфейсами ручного и цифрового программного управления. Плата миниатюрного синтезатора способна воспроизводить по одному из нескольких семплов со звуками птиц, животных, машин через встроенный тональный динамик. Изюминкой схемы является крошечная бескорпусная микросхема CK9561, объединяющая в одном кристалле банк из 16 оцифрованных звуков и цифро-аналогового преобразователя с предварительным усилителем. На основной же плате размещаются тональный зуммер и микросхемы программируемых логических элементов с 4-битным двоичным вводом, управляющие выбором номера воспроизводимого семпла. Конструктор работает от постоянного напряжения 4.5-5.5В и полностью совместим с любыми цифровыми платформами проектирования и разработки электронных приложений с согласованием цепей питания, включая популярную 5-вольтовую платформу Arduino. Наличие 5 штыревых входов A+B+C+D+GND позволяет задействовать собранную модель музыкальной шкатулки в составе других электронных устройств. С их помощью можно добавить к 16-звуковой синтезатору автоматизированное управление.

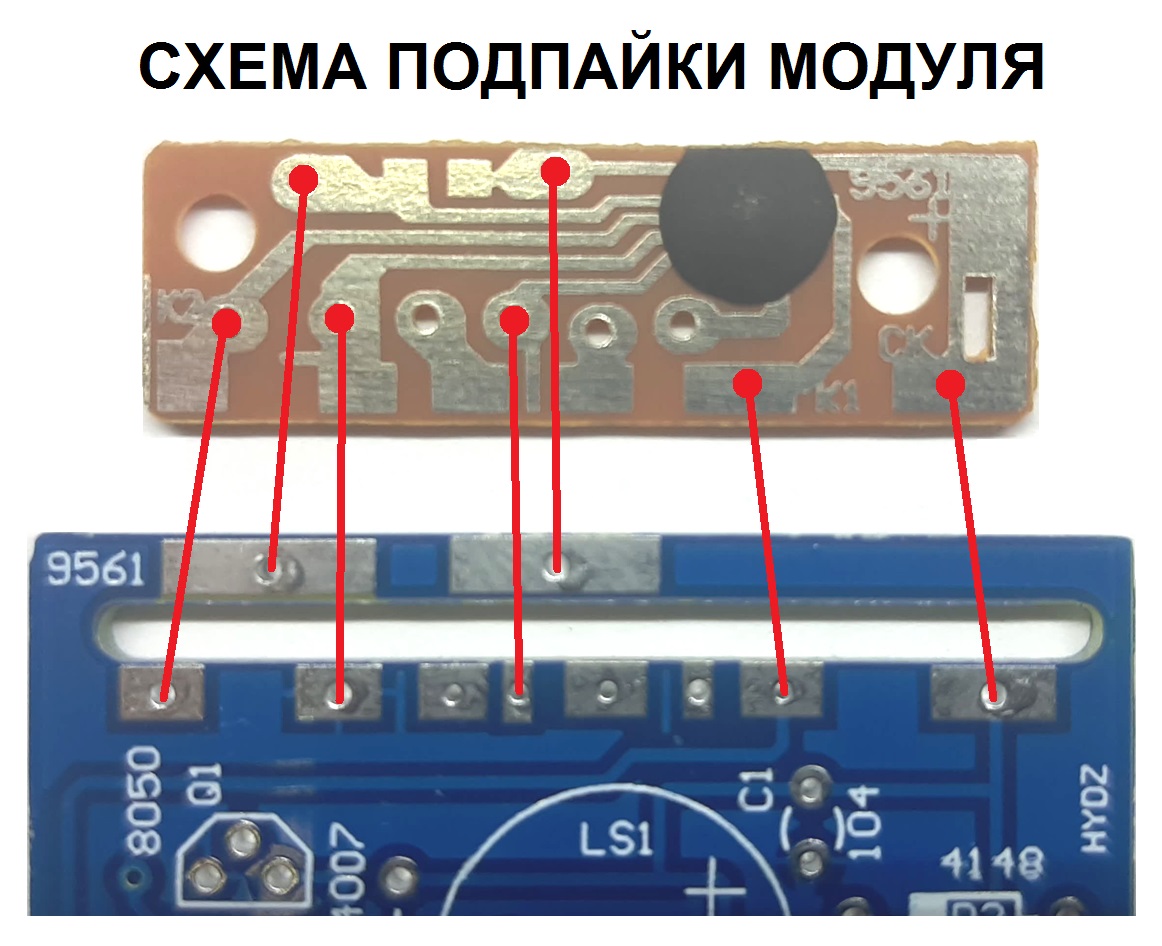

Конструктор состоит из малого количества элементов и собирается очень быстро. В наборе присутствует бумажная инструкция с маркировкой и номиналом всех сопутствующих деталей. На поверхности печатной платы нанесена подробная шелкография, объясняющая верное расположение радиокомпонентов. Трудность монтажа может возникнуть при перпендикулярной установке бескорпусной микросхемы 9561. Хорошим решением окажется припайка этого модуля в последнюю очередь, чтобы воспользоваться свободными проволочными кусочками, откусанными от проводных ножек уже припаянных радиокомпонентов.
Содержание банка звуковых семплов и метод кодировки номера
Электрическая принципиальная схема 16-звуковой музыкальной шкатулки
Технические характеристики:
• Напряжение питания: 4.5 ~ 5.5В постоянного тока DC
• Звуковой синтезатор: KD9561/CK9561, 16 интегрированных семплов
• Управление: ручная или программная кодировка
• Формат кодировки: двоичный, 4-разрядный сигнал
• Совместимость с платформой Arduino и другими аналогичными МК
• Размеры: 48 х 42 мм
Комплектация набора (Состав набора может быть изменён производителем без дополнительного уведомления):
• Печатная плата - 1 шт
• Модуль XX9561 - 1 шт
• Микроcхема CD4066 -1 шт
• Микроcхема CD4011 -1 шт
• Панелька DIP14 - 2 шт
• Ползунковый переключатель 1P-2T - 4 шт
• Тональный зуммер 5V KC1201 - 1 шт
• Резистор 62 кОм - 1 шт
• Резистор 150 кОм - 5 шт
• Резистор 270 кОм - 2 шт
• Резистор 620 кОм - 1 шт
• Транзистор S8050 - 1 шт
• Диод 1N4007 - 1 шт
• Диод 1N4148 - 2 шт
• Конденсатор 0.1 мкФ - 1 шт
• Разъём штыревой 5pin - 1 шт
• Бумажная инструкция с описанием и принципиальной схемой - 1 шт
------------------
СЕЕД15776:210
Музыкальная шкатулка 16 звуковых эффектов. Набор для пайки сделай сам DIY. Содержит звуки птиц/зверей/машин. Питание 4.5-5.5В. Управление: ручное (переключатели), программное (сигнальный разъём 5пин)
