Радиоконструктор RL15784. Полицейская мигалка на NE555 и CD4017.

Обратите внимание на близкий по назначению товар: Электронный конструктор Безопасная бомба и Полицейская мигалка

Двухцветный стробоскоп / DC 9...12 В / 92 х 30 мм.

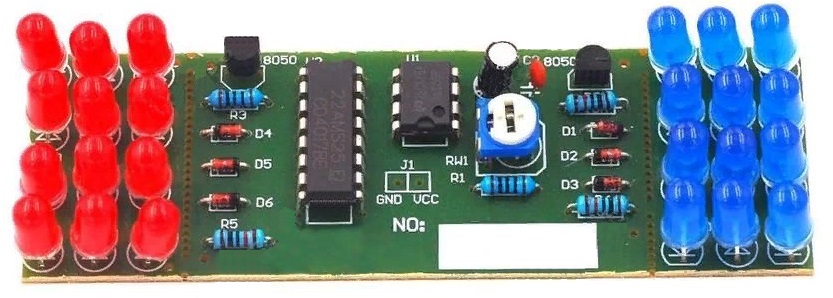

Электронный конструктор для самостоятельной сборки "Полицейский двухцветный стробоскоп" позволяет собрать из минимального количества радиодеталей простую модель сигнальной установки с яркими, красно-синими oгнями. Специальными проблесковыми двухцветными установками, привлекающими на дороге внимание других водителей, оснащаются все полицейские автомобили, а также машины скорой помощи и пожарной службы. Собранная из конструктора модель стробоскопа в точности демонстрирует работу световой установки, кратковременным попеременным включением светодиодов имитирует световые вспышки красного и синего цвета. В схеме предусмотрен элемент ручной регилировки скорости зажигания и затухания светодиодов, от самой медленной до очень быстрой. В местах расположения светодиодных групп, на печатной плате имеются ряды мелких прocвepлeнныx отверстий. Они упрощают возможность разделения платы на три отдельные части (потребуется проводное соединение).

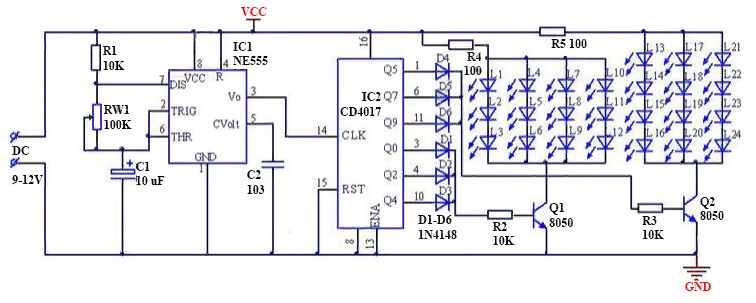

Модель полицеского стробоскопа построена на двух ключевых микросхемах - частотно-импульсном таймере NE555 и десятичном счётчике CD4017. Вся схема питается от напряжения постоянного тока 9-12В (например, от батарейки 6LR61 Kpoнa). В паре с подстроечным резистором RW1 и конденсатором С1, таймер NE555 формирует импульсы напряжения с установленной частотой. Входящих импульсам микросхема CD4017 ведёт бесконечно повторяемый подсчёт от 1 до 10, и распределяет их на выходы в соответствии с текущим значением. Когда сигналы 1, 3, 5 поступают на выходы Q0, Q2 и Q4, трижды открывается транзистор Q1 и зажигаются светодиоды одного цвета. Аналогичное действие происходит с группой светодиодов другого цвета, когда сигналы 6, 8, 10 появляются на выходах Q5, Q7, Q9 и открывают транзистор Q2.

Конструктор начального уровня сложности ориентирован на возраст от 10 лет, и непременно приглянётся как начинающим радиолюбителям, так и опытным пользователям. В результате правильной сборки, прибор начинает работать с момента первого включения. Процесс монтажа деталей не отнимает много времени благодаря наличию бумажной инструкции и подробной шелкографической разметке элементов на печатной плате.

 Технические характеристики:
• Напряжение питания: DC 9…12 В;
• Чип таймера: NE555;
• Чип счётчика: CD4017;
• Управление: Регулировка частоты стробоскопа;
• Размеры платы: ~92 х 30 мм;
• Масса: ~30 грамм.

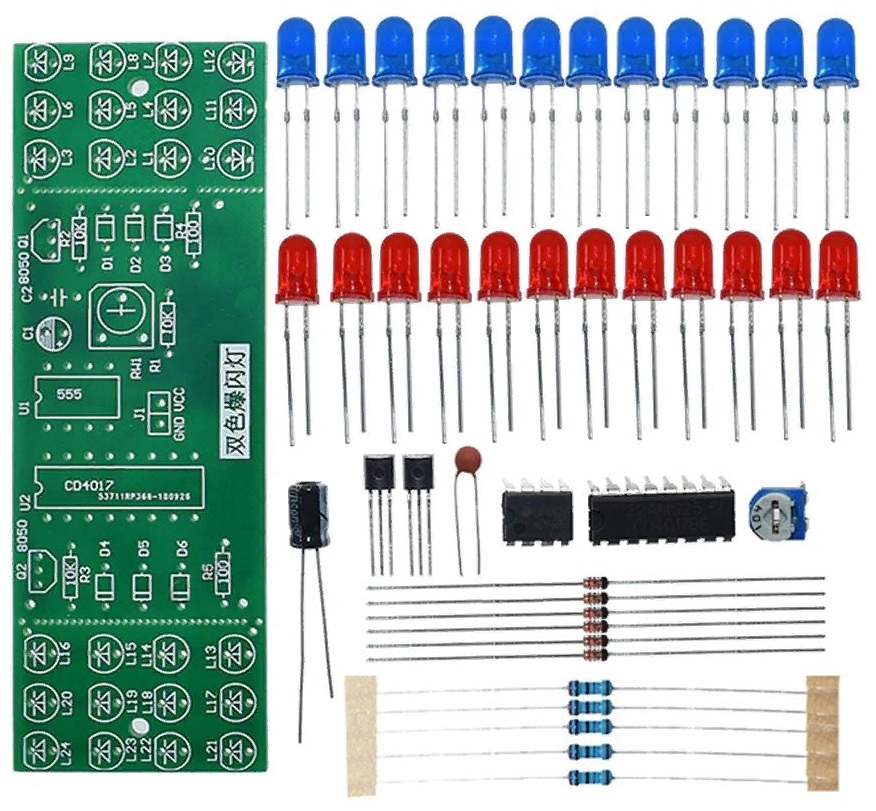

 Комплектация набора (Состав набора может быть изменён производителем без дополнительного уведомления):
• Печатная плата;
• Микросхема NE555P;
• Микросхема CD4017;
• Панелька DIP8;
• Панелька DIP16;
• Резистор 10 кОм (3 штуки);
• Резистор 100 кОм (2 штуки);
• Резистор RM-065-104 100 кОм;
• Диод 1N4148 (6 штук);
• Конденсатор керамический 10 нФ (103);
• Конденсатор электролитический 1 мкФ;
• Транзистор S8050 (2 штуки);
• Светодиод красный 5 мм (12 штук);
• Светодиод синий 5 мм (12 штук);
• Провод питания красный-чёрный (2 штуки);
• Бумажная инструкция с описанием и принципиальной схемой.

------------------
