Код товара: CTTL16142

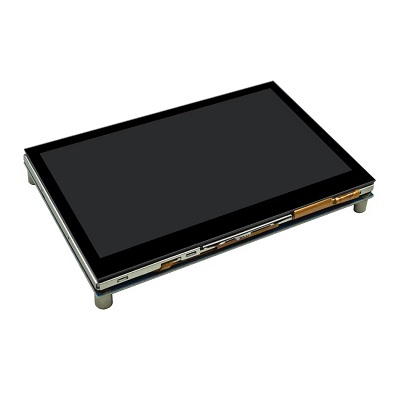

Модуль с графическим экраном 4.3 дюймов WKS43WV025-WCT. Рабочее напряжение: 3.3В. Матрица IPS TFT LCD с разрешением 800*480 точек и LED-подстветкой. Активная область: 95.04х53.86мм. Цветовая палитра: 16.7млн. оттенков RGB. Углы обзора: более 80° по верт.

LED-подстветка, DC 3,3 В, матрица 95 х 54 мм.

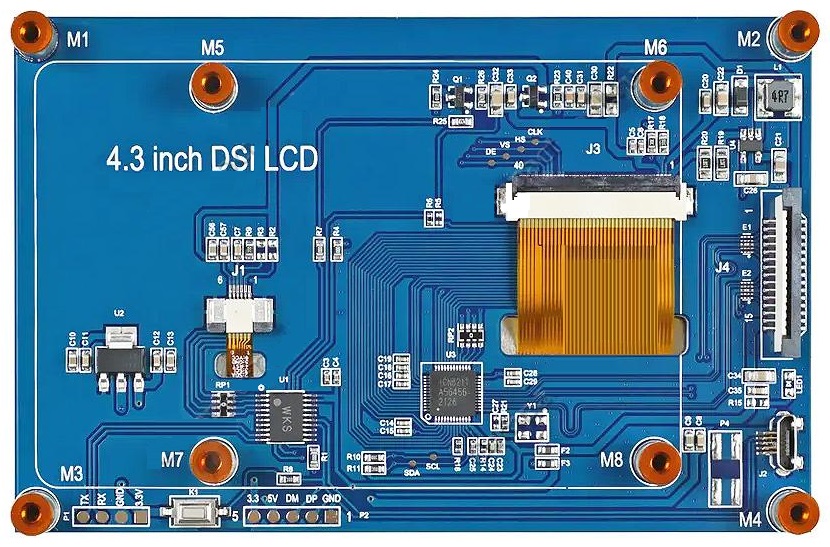

Экранный модуль с 4.3-дюймовой TFT ЖК-панелью представляет оптимальное решение для разработки и проектирования встраиваемых многоцелевых систем под управлением самой современной, сверхкомпактной и мощной цифровой платформой Raspberry Pi. Дисплей WKS43WV025-WCT построен на связке микросхем графических драйверов вертикальной и горизонтальной развёртки изображения, обрабатывающих сигналы в 8-битном формате RGB. Для достижения полной совместимости с внутренней шиной MIPI DSI 15pin одноплатника RPi, дисплей дополнен чипом преобразователя интерфейсов и соответствующим коммуникационным разъёмом. Экранный модуль WKS43WV025-WCT поддерживает подключение к любым другим источникам вывода графических данных, располагающих аналогичной шиной MIPI DSI. На обратной стороне электронной платы модуля 5-дюймового экрана присутствуют стойки винтового крепления, предлагающие место удобного размещения полноразмерного одноплатного программируемого контроллера Raspberry Pi версий 3B/B+ или 4B.

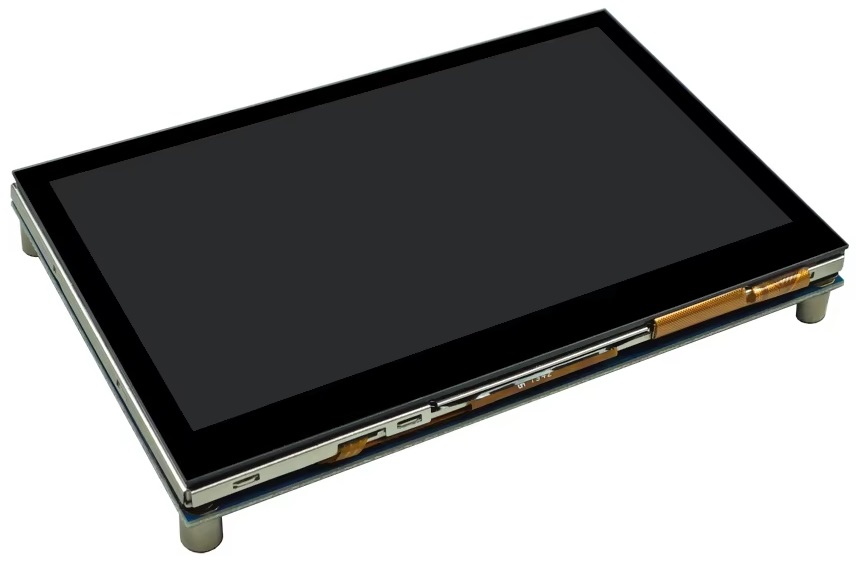

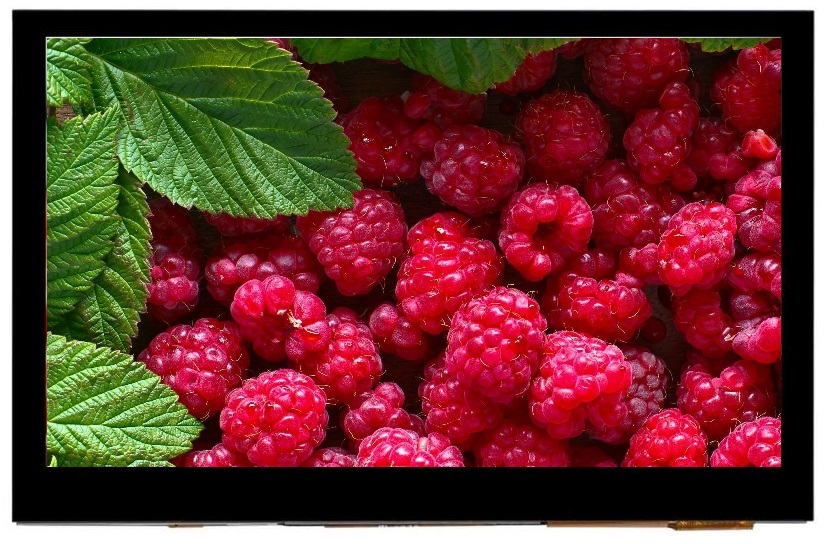

Лицевая стеклянная панель графического модуля с экраном 4.3 дюйма WKS43WV025-WCT имеет строгое прямоугольное очертание с визуальной рамкой по периметру, подкрашенной в классический чёрный цвет. Прозрачная часть лицевой панели модуля WKS43WV025-WCT, находящаяся над активной зоной TFT ЖК-экрана, объединена с ёмкостным мультитач сенсором, способным распознавать до 5 одновременных касаний. Разрешение ЖК-матрицы с откликом 30мс составляет 800 х 480 точек. Углы обзора по всем направлениям у IPS-матрицы дисплея WKS43WV025-WCT приближены к 80°. Чёткость и точность передачи сохранены во всём диапазоне цветовой палитры из 16.7-млн оттенков. Встроенная IPS матрица отличается повышенной яркостью и контрастностью.

Технические характеристики:
• Модель: WKS43WV025-WCT
• Питание: 3.3В постоянного тока DC
• Диагональ: 4.3 дюйма
• Экран
   ¤ Матрица: ЖК, IPS TFT LCD
   ¤ Разрешение: 800 х 480 графических точек, WVGA
   ¤ Размер графической точки: 0.1188 х 0.1122 мм
   ¤ Соотношение сторон: 5:3
   ¤ Цветовая палитра: 8-бит RGB, 16.7 млн. оттенков
   ¤ Графический драйвер: НД
   ¤ Интерфейс: MIPI DSI, ICN6211
   ¤ Контрастность: 800:1
   ¤ Яркость: 350 кд/м2
   ¤ NTSC (цветовая гамма): 50%
   ¤ Время отклика: 30 мсек
   ¤ Углы обзора: более 80° по горизонтали и вертикали
   ¤ Активная область: 95.04 х 53.86 мм
• Сенсорная панель
   ¤ Тип: ёмкостная
   ¤ Рабочее напряжение: 3.3 В
   ¤ Сенсорный контроллер: FT5426DQ8
   ¤ Интерфейс: I2C, последовательный
   ¤ Мультитач: поддержка до 5 касаний
   ¤ Активная область: 96.44 х 55.26 мм
   ¤ Лицевая панель: защитное стекло + сенсор касаний (Glass Cover + Glass Sensor)
   ¤ Твёрдость поверхности: >6H
   ¤ Прозрачность: >85%
• Внешний интерфейс: Разъём 15х1мм под FLAT-кабель FFC/FPC MIPI DSI
• Температура эксплуатации: -20°С...+70°С
• Влажность окружения, макс.: 90% (60°С)
• Размеры модуля: 105.4 х 68.1 х 7.73 мм

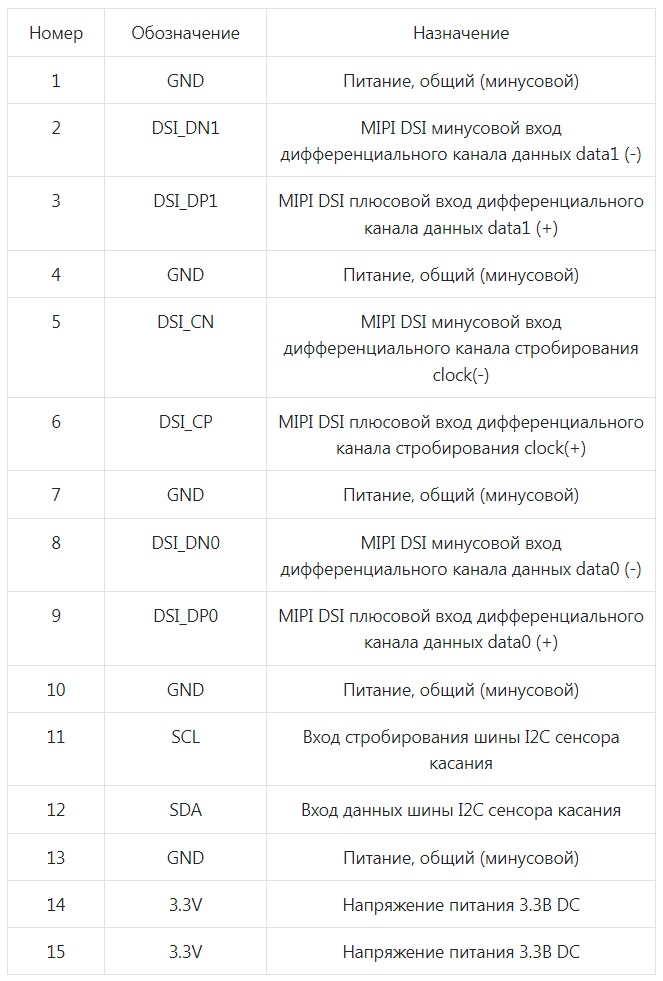

Интерфейс MIPI DSI, расположение и назначение выводов (распиновка, цоколёвка)



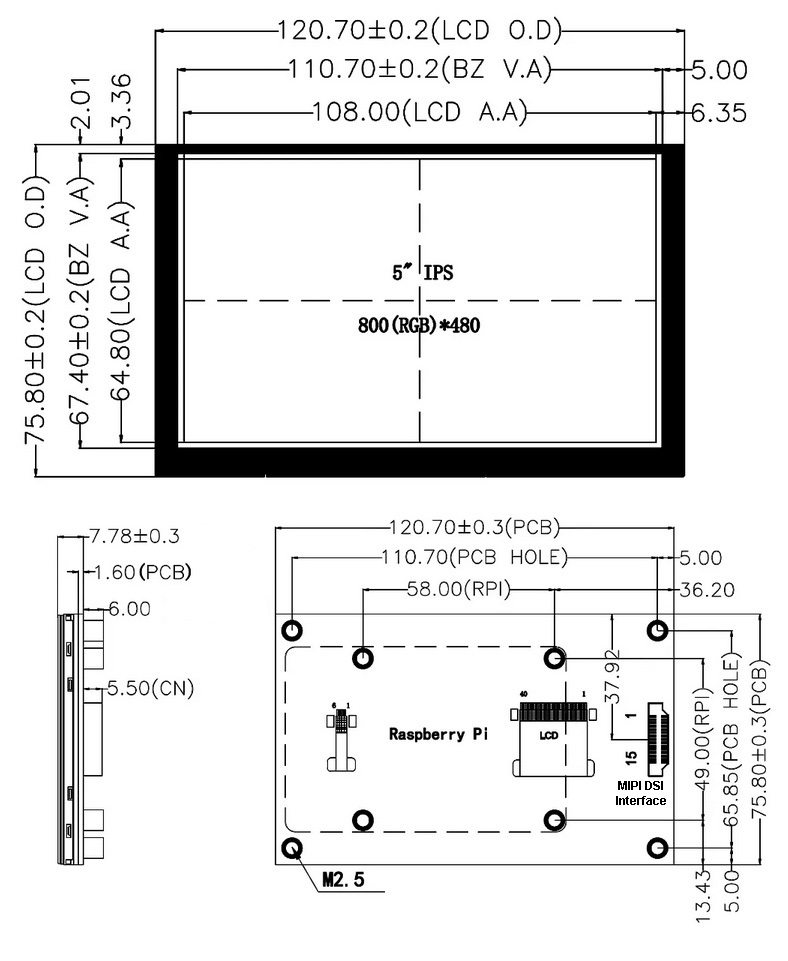

Физические размеры модуля [мм]



---

Документация модуля с экраном 4.3" WKS43WV025-WCT

Спецификация экранного модуля WKS43WV025-WCT (англ. PDF. 1,46 МБ)

Datasheet на контроллер сенсорной панели FT5426 (англ. PDF. 614 кБ)
------------------
