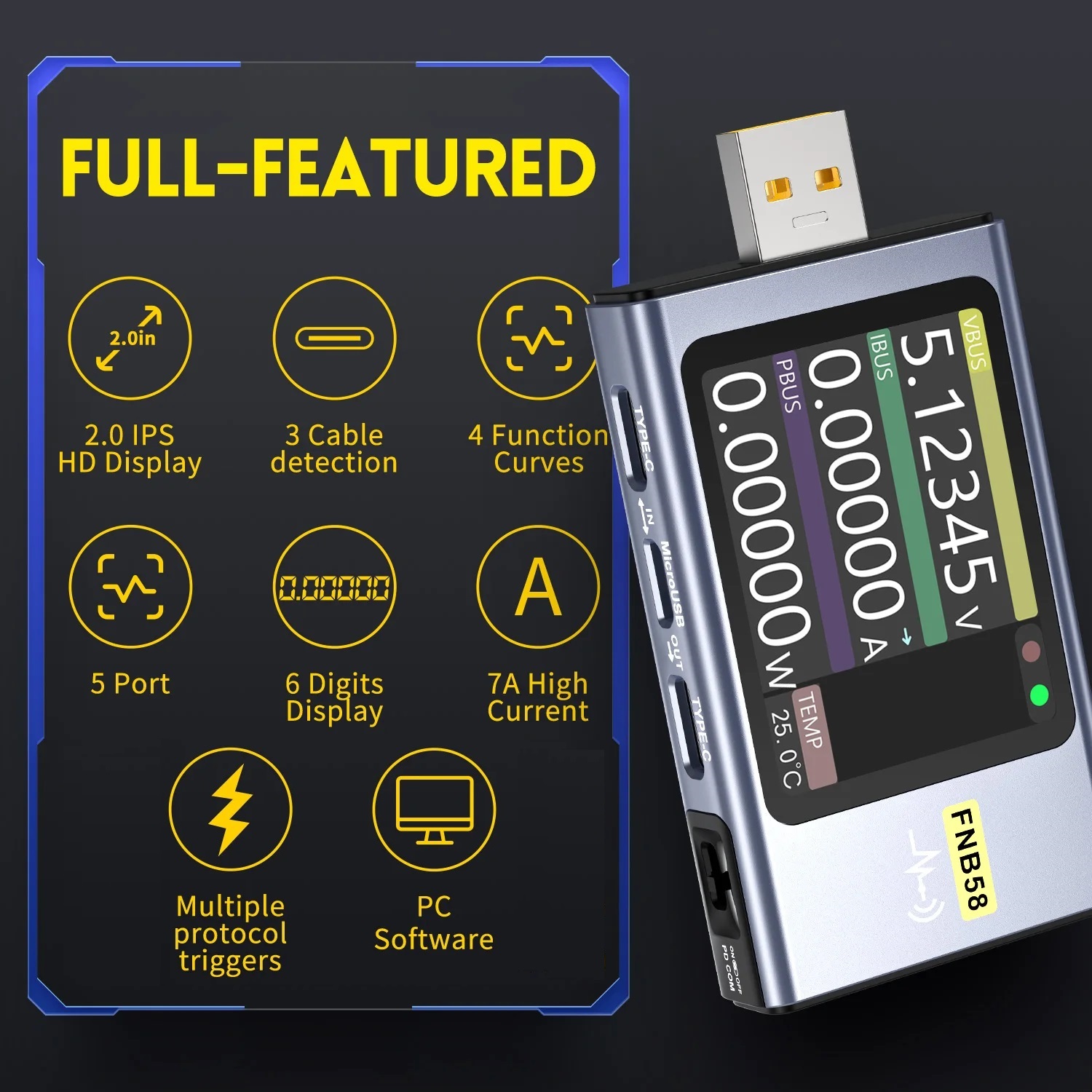

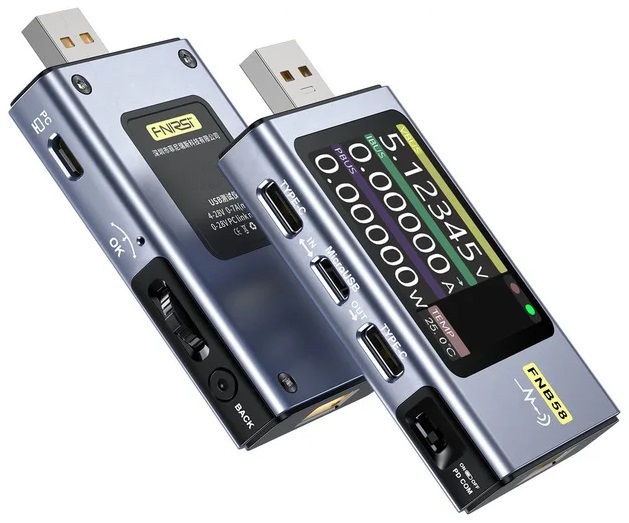

USB-тестер FNiRSi FNB58 - это надежный и безопасный прибор для измерения напряжения и тока, а также триггер быстрой зарядки. Он имеет 2,0" полноцветный ЖК-дисплей TFT со сверхшироким углом обзора, встроенные интерфейсы USB-A, Micro-USB, Type-C. В устройстве исполльзована микросхема 16-битного АЦП и физический чип протокола PD.

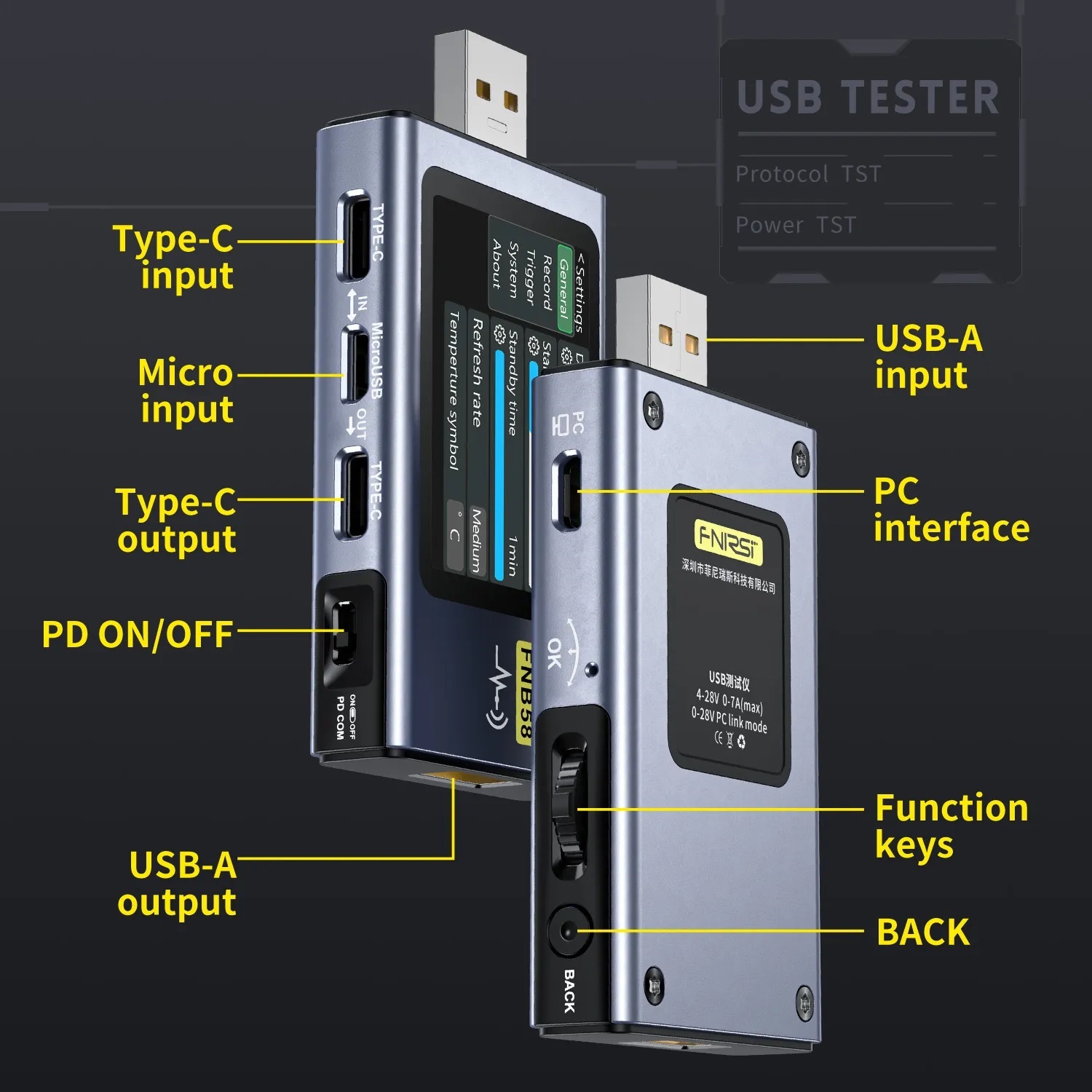

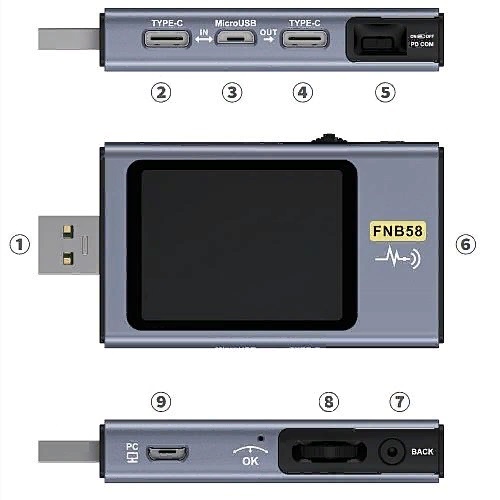

Расположение разъемов и органов управления:



1 - Входной порт мониторинга: USB-A
2 - Входной порт мониторинга: TYPE-C
3 - Входной порт мониторинга: Micro-USB
4 - Выходной порт мониторинга: TYPE-C
5 - Переключатель протокола PD
6 - Выходной порт мониторинга: USB-A
7 - Кнопка "назад"
8 - Многофункциональный переключатель: левая, средняя, правая кнопка
9 - Порт подключения к ПК: Micro-USB

Его можно использовать для:

• измерения характеристик источников питания, например, зарядных устройств для мобильных телефонов
• измерения энергопотребления устройств, работающих через USB-интерфейсы
• измерения емкости аккумуляторов портативных устройств
• для проверки поддержки протоколов быстрой зарядки зарядных устройств.

Технические характеристки:
• Измерение напряжения
¤ Диапазон измерения напряжения: 4...28 В
¤ Разрешение измерения напряжения: 0,01 мВ
¤ Точность измерения напряжения: ±(0,02%+2)
• Напряжение на шине D+/D-
¤ Напряжение на контактах: 0...3,3 В
¤ Разрешение напряжения на контактах: 1 мВ
¤ Точность измерения напряжения на контактах: ±(1%+2)
• Измерение тока
¤ Диапазон измерения тока: 0...7 А
¤ Разрешение измерения тока: 0,01 мA
¤ Точность измерения тока: ±(0,05%+2)
• Измерение мощности
¤ Диапазон измерения мощности: 0...120 Вт
¤ Разрешение измерения мощности: 0,01 мВт
¤ Точность измерения мощности: ±(0,05%+2)
• Измерение емкости аккумуляторов
¤ Диапазон измерения емкости электрических аккумуляторов: 0...9999,99 мА*ч
¤ Разрешение измерения емкости электрических аккумуляторов: 0,01 мА*ч
• Измерение накопления энергии
¤ Диапазон накопления энергии: 0...9999,99 Втч
¤ Разрешение диапазона накопления энергии: 0,00001 Втч
• Измерение импеданса нагрузки
¤ Диапазон измерения импеданса нагрузки: 1...9999,9 Ом
¤ Разрешение измерения импеданса нагрузки: 0,0001 Ом
¤ Точность измерения импеданса нагрузки: ±(1,2%+2)
• Встроенный термодатчик есть, погрешность измерения температуры: ±(1.2%+3)
• Диапазон измерения времени: 0...99 дней 23 ч 59 мин 59 сек
• Разрешение измерения времени: 1 сек
• Количество измерений за 1 секунду: 0.5 раз/сек

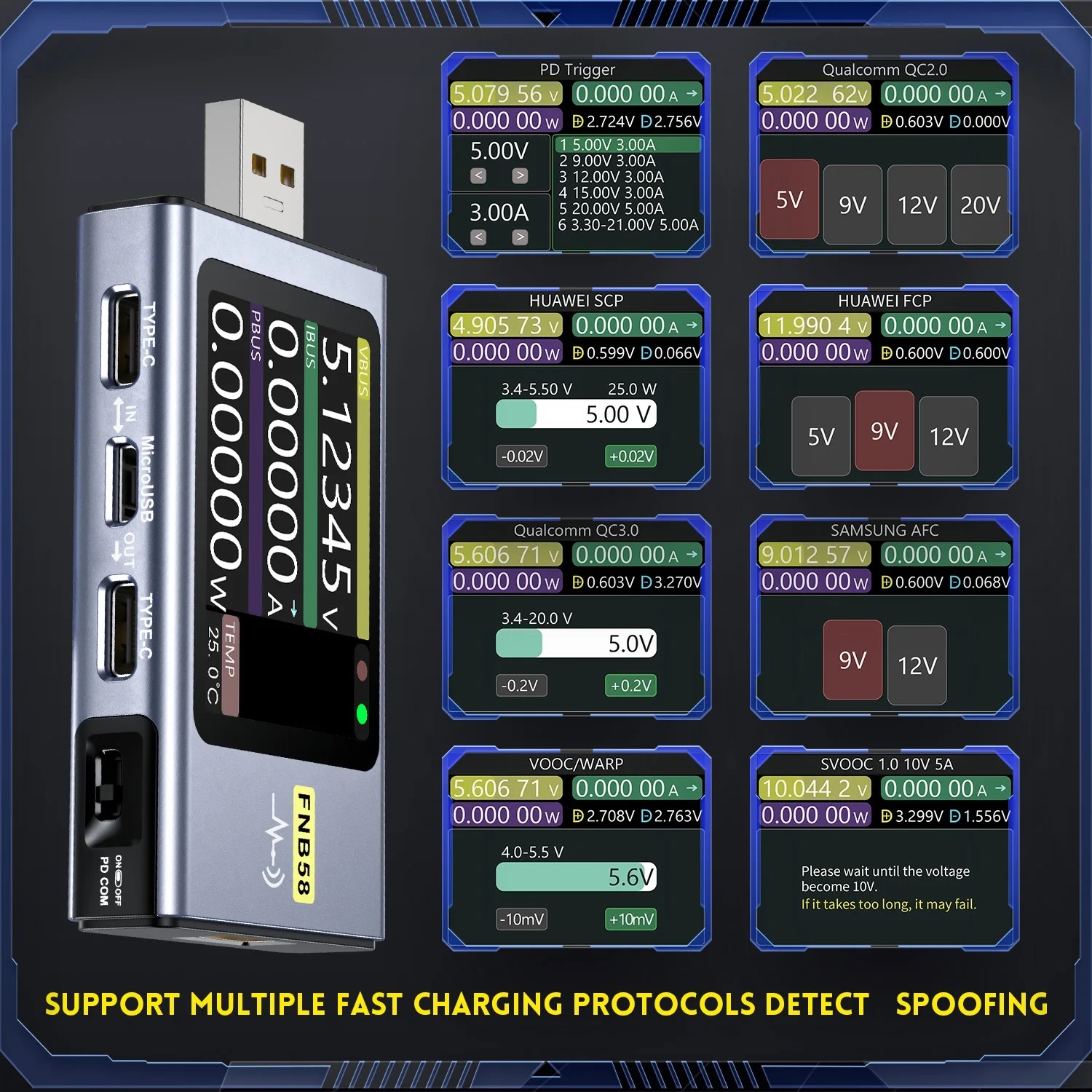

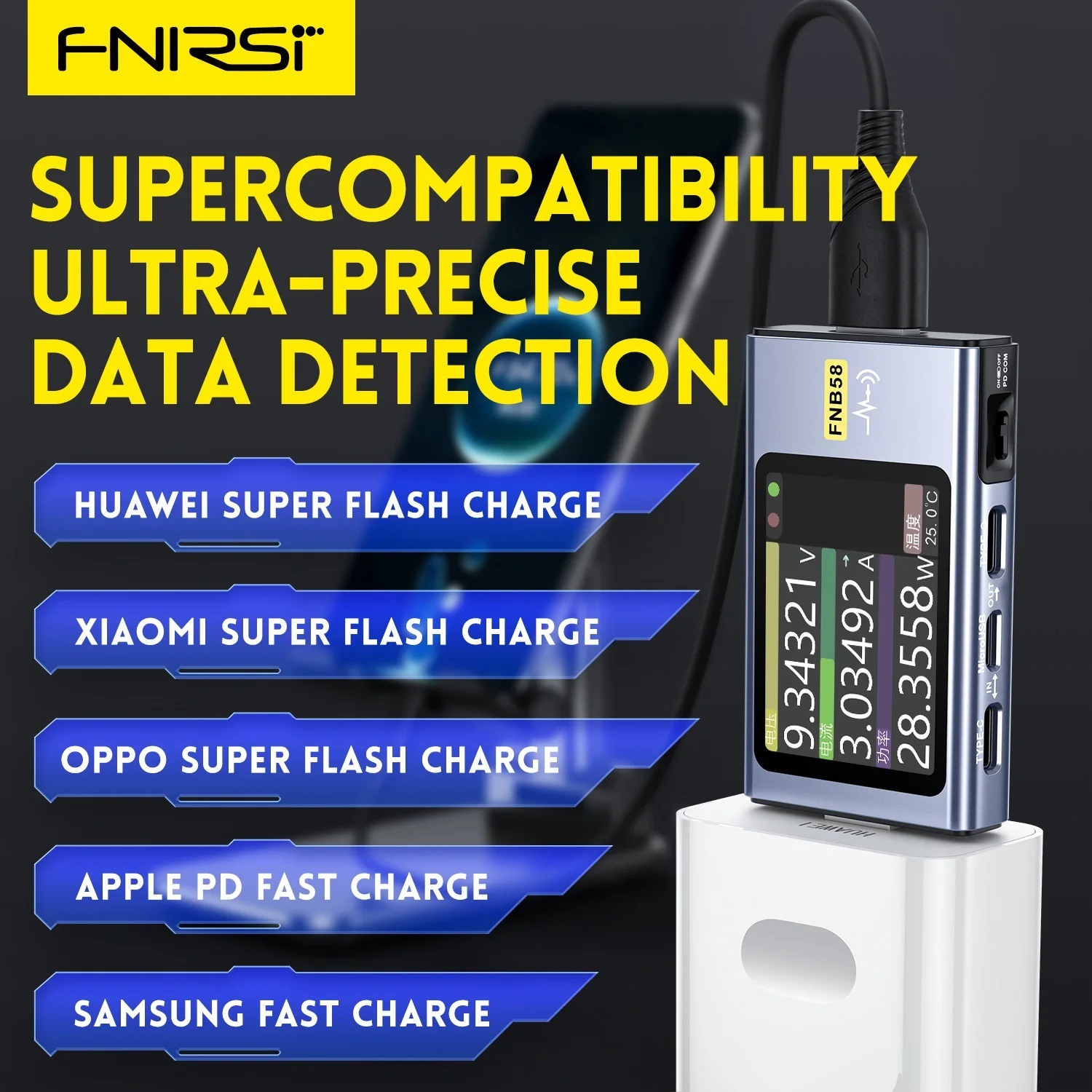

• Триггер: QC2.0, QC3.0, Huawei FCP/SCP/Samsung AFС, Power Delivery PD 3.1 28V EPR AVS, WARP, SVOOC 1.0/2.0
• Память: 10 ячеек памяти для сохранения измеренной емкости и энергии
• Вид памяти: SPI FLASH
• Автономное питание: есть
• Триггер синхронизации: есть
• Инструмент для расчета емкости аккумулятора: есть

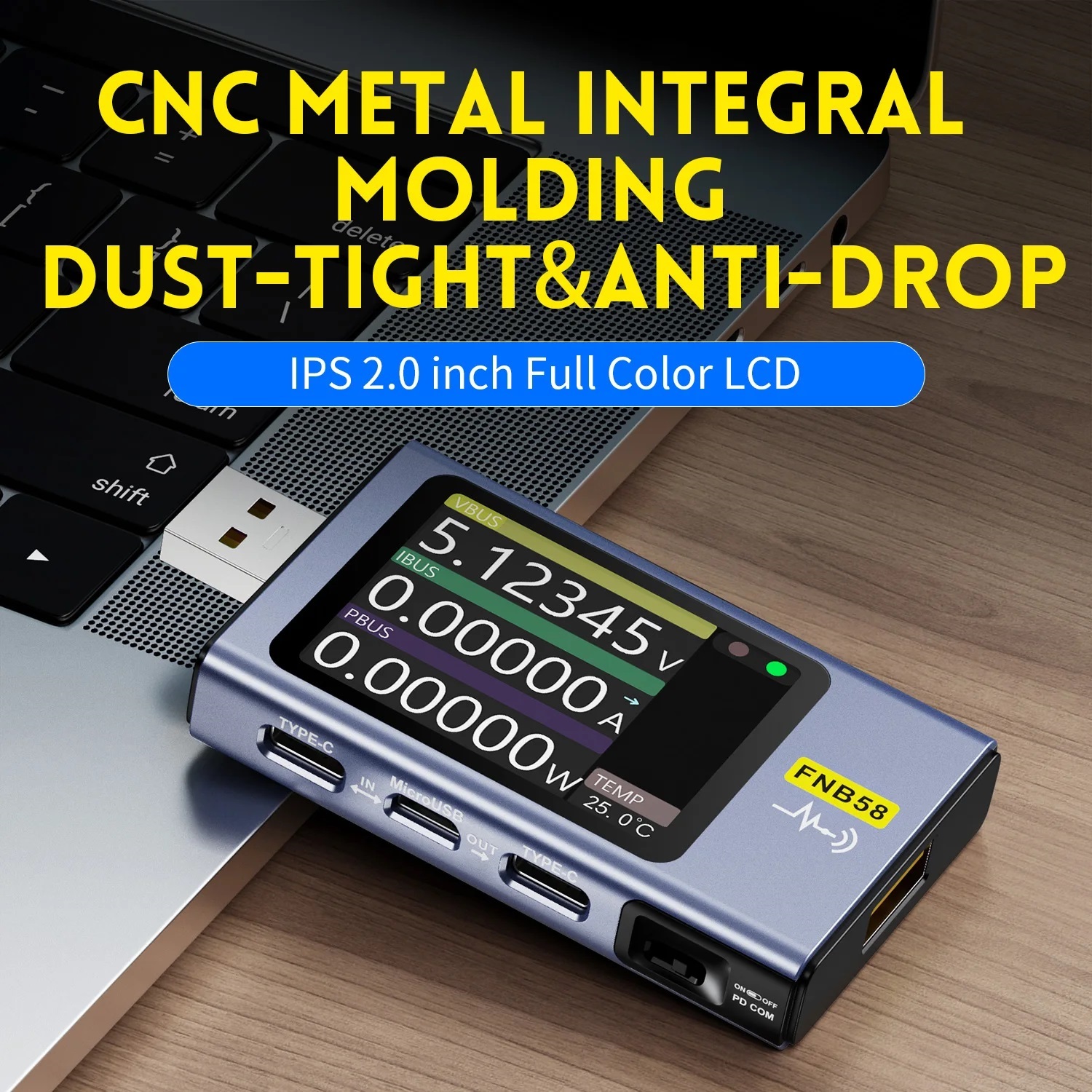

• Экран: 2,0" TFT, поворот дисплея на 90°, 180°, 360°
• Интерфейс: USB Type - A, USB Type - C, micro USB
• Bluetooth: НЕТ
• Программа для ОС Windows: Fnirsi USB Meter
• Габариты: 82*42*13 мм

---

Инструкция на USB-тестер FNiRSi FNB58 без Bluetooth (англ. PDF. 18,6 МБ) »»»

Программное обеспечение

ПК-приложение FNIRSI UsbMeter PC Software (ZIP. 45,8 МБ) »»»

Файл прошивки FNIRSI FNB58 Firmware V0.63 (ZIP. 375 кБ) »»»

Файл прошивки FNIRSI FNB58 Firmware V0.67 (ZIP. 375 кБ) »»»
------------------
