Код товара: EK-LIGHT18MODULE

EK-Light18Module - Модуль светодиодного фонаря:

Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: EK-LIGHT18MODULE
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.

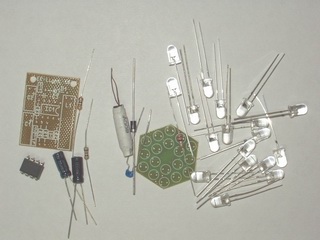

Конструктор EK-Light18Kit - модуль светодиодной головки и ее драйвера

EK-Light18 Module - модуль светодиодной головки и ее драйвера

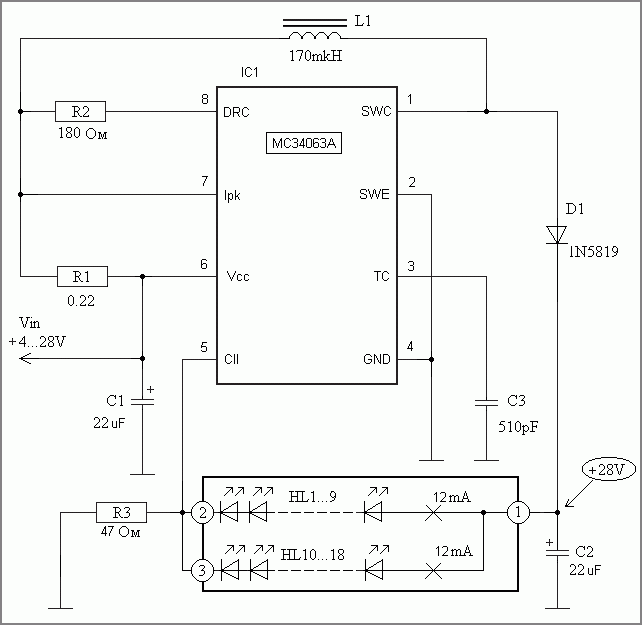

Схема электрическая принципиальная

EK-Light18Module - Модуль светодиодного фонаря:

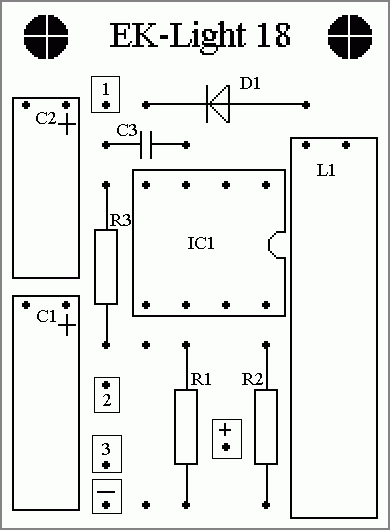

Расположение элементов на печатной плате

EK-Light18Module - Модуль светодиодного фонаря:

Технические характеристики:

Параметр Значение
Напряжение Umin/Umax 4В...28В
Выходное напряжение ~28В
Ток потребления от источника 5В 0.2A
Выходной ток (стабилизирован) 25-30 mA
Размеры печатной платы светодиодной сборки Ф 30 мм
Размеры печатной платы преобразователя 25 мм х 27 мм
Угол светового потока 20-30Гр

Перечень элементов:

Позиция Номинал Количество
HL1-HL18 5W4CC (18000-20000 mcd) 18 шт
C1 22мкФ х 63В 1 шт
C2 22мкФ х 63В 1 шт
C3 560пФ 1 шт
R1 0.22 Ом 1 шт
R2 180 Ом 1 шт
R3 47 Ом 1 шт
L1 120мкH 1 шт
D1 1N5819 1 шт
IC1 MC34063A 1 шт
Печатная плата преобразователя 1 шт
Печатная плата светодиодной сборки 1 шт

Описание:

EK-Light18 включает в себя преобразователь напряжения со стабилизатором тока и матрицу светодиодов. Напряжение питания от 4В до 27В, ток питания светодиодной матрицы стабилен во всем диапазоне питающих напряжений и равен 25-30mA (по 12-15mA на каждую из двух групп). Матрица состоит из 2 двух групп суперярких светодиодов (20cd каждый), по 9шт в группе. В каждой группе светодиоды соединены последовательно. К одному преобразователю может быть подключено до 3-х матриц, но при этом следует изменить номинал R3, для 2-х матриц R3=23Om, для 3-х матриц R3=15Om.

Подключение: Контакт «1» матрицы соединить с контактом «1» преобразователя. Контакт матрицы «2» и «3» соединить с контактом «2» преобразователя. При подключении дополнительных матриц, их следует включать параллельно.

Внимание! Не допускается подача питания на преобразователь, без подключенной матрицы т.к. это может вывести из строя преобразователь!



------------------
