| 450 c |
Код товара: CTTL15758

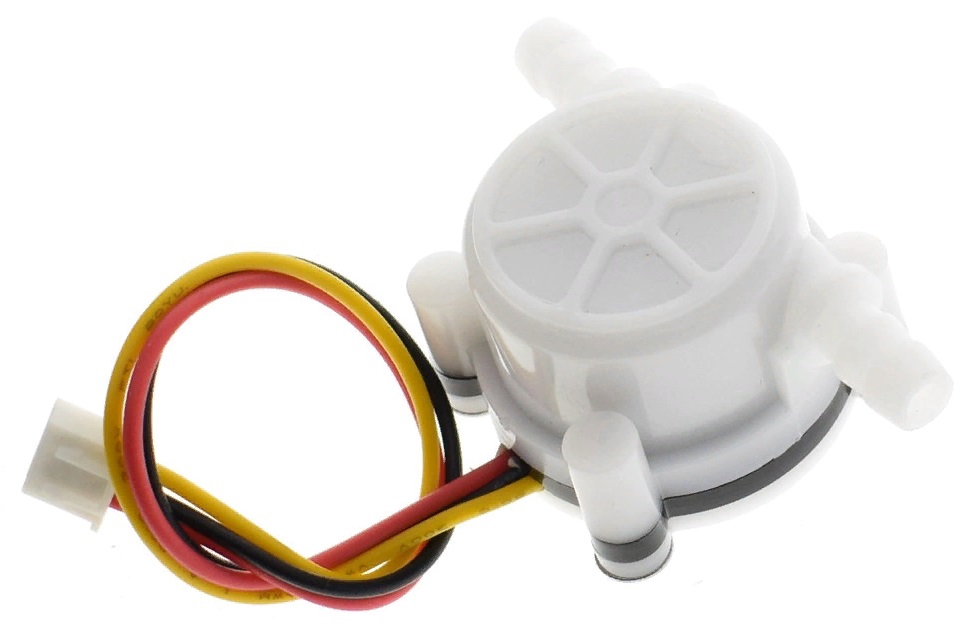

«YF-S401» - это высокоточный датчик потока жидкости, который позволяет определить объём проходящей через него жидкости в диапазоне от 0,3 до 6 литров в минуту с максимальным давлением 0,8 МПа и температурой от 1 °С до 80 °С.
В конструкции датчика используется вращательно-лопастной механизм c установленным на оси постоянным магнитом.
Скорость вращения лопастей зависит от объёма протекающей жидкости за каждый момент времени.
Встроенный датчик Холла реагирует на магнитное поле, появляющееся в процессе вращения механизма, созданием электричеких импульсов обратной связи с выходным потенциалом, равным напряжению питания.
Датчик протока вода YF-S401 функционирует в рамках рабочего напряжения 3,5...24 Вольта постоянного тока и потребляет не более 20мА.
Датчик YF-S401 имеет фиксированное направление жидкостного потока, указанное стрелкой на внешней стороне пластикового корпуса.
Технические характеристики:
• Модель: YF-S401 / аналог;
• Питание: DC 3,5...24 В;
• Потребление тока (при питании DC 5 В): Не более 1,5 мА;
• Максимальный ток потребления: 20 мА;
• Пропускная способность: 0,3...6 л/мин;
• Давление жидкости: 0,8 МПа (8 атмосфер);
• Датчик Холла HAL502: 5880 имп/л ±2 %, формула F = 98 × Q (л/мин);
• Патрубок, резьба: коническая BSPT G1/16" (внешний D = 7,3 мм, внутренний d = 3,8 мм);
• Длина соединительного шнура: ~150 мм;
• Марка провода: AWG22;
• Диапазон рабочих температур (атмосферы и жидкости): +1…+80 °С;
• Диапазон рабочих относительных влажностей: 35...90 % RH;
• Размеры датчика: ~63 х 35 х 28 мм;
• Масса датчика: ~35 грамм.

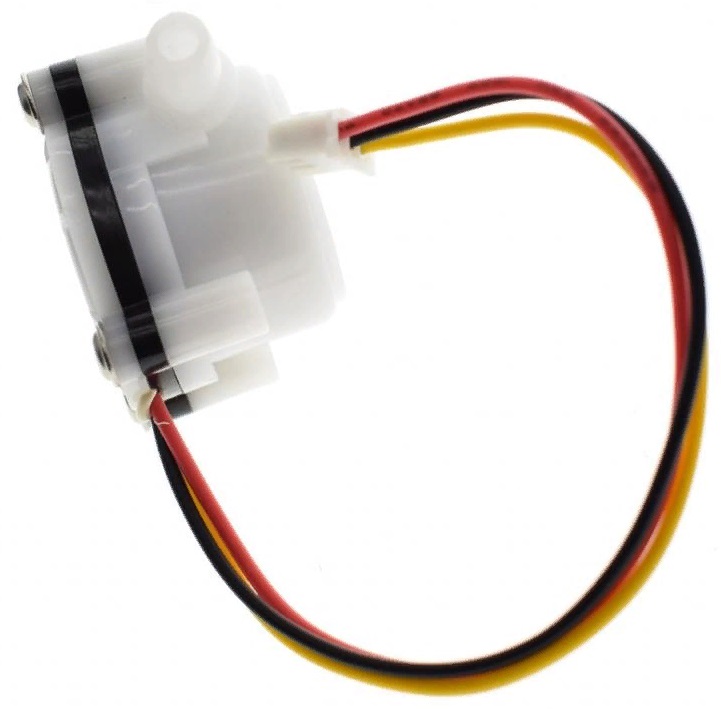

Рацветка и назначение выводов:
• Красный - положительный полюс питания;
• Чёрный - отрицательный полюс питания;
• Жёлтый - выход импульсного сигнала / NPN.
------------------
СЕЕД15758:450
Датчик потока жидкости (датчик Холла) YF-S401 BSPTG1/16 0.3-6л/мин. Питание 3,5-24В DC. Датчик Холла: 5880 импулсов/литр. Размеры: 62.9*34.9*27.5мм
Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL15758
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
