Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Высокие технические характеристики усилителя позволяют использовать его совместно с цифровыми источниками звука (CD оборудование и т.д). Назначение. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.
Технические характеристики. Напряжение питания, двуполярное: +/- 10 - +/- 30 В. Пиковое значение выходного тока: 8 А. Ток в режиме покоя: 60 мА. Суммарное значение коэффициента нелинейных искажений при Рвых = 32 Вт: -90 дБ. Долговременная выходная мощность при суммарном значении коэффициента нелинейных искажений = -90 дБ, Uп = +/- 27,5 В и Rн = 8 Ом: 40 Вт. Долговременная выходная мощность при суммарном значении коэффициента нелинейных искажений = -90 дБ, Uп = +/- 23 В и Rн = 4 Ом: 48 Вт. Коэффициент усиления по напряжению, Au: 30 дБ. Входное сопротивление: 20 кОм. Диапазон воспроизводимых частот: 20 - 25000 Гц. Размеры печатной платы: 46x32 мм.

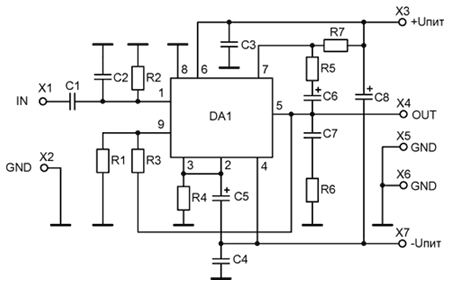

Описание работы. УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA1514. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Высокие технические характеристики усилителя позволяют использовать его совместно с цифровыми источниками звука (CD оборудование и т.д). При подключении нагрузки с сопротивлением 4 Ом необходимо установить резисторы R5 = 82 Ом и R7 = 47 Ом. При подключении нагрузки с сопротивлением 8 Ом необходимо установить резисторы R5 = 150 Ом и R7 = 82 Ом.
Конструкция. Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
Правильно собранный УНЧ не требует настройки.
|
