Код товара: EK1319291

Модуль BM2037. УНЧ 18 Вт на TDA2030A. Моно

Бренд: DIY


Простое решение для вашей задачи!

  Простой и надёжный усилитель НЧ класса Hi-Fi. Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.

  Принцип работы: УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.

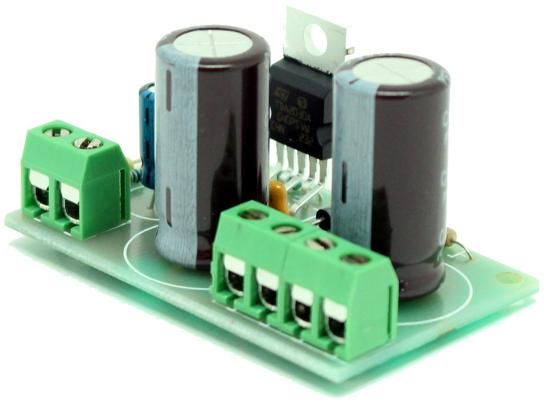

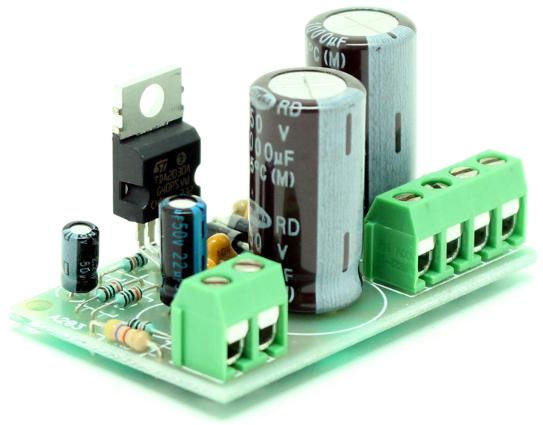

  Конструкция устройства: Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53 х 33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см². В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа KПT-8, для пoвышения надёжности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую прокладку.

  Устройство будет полезно как для ремонта существующей промышленной аудио техники так и для построения самодельных усилителей и сабвуферов.

 Подготовка к эксплуатации (проверка):

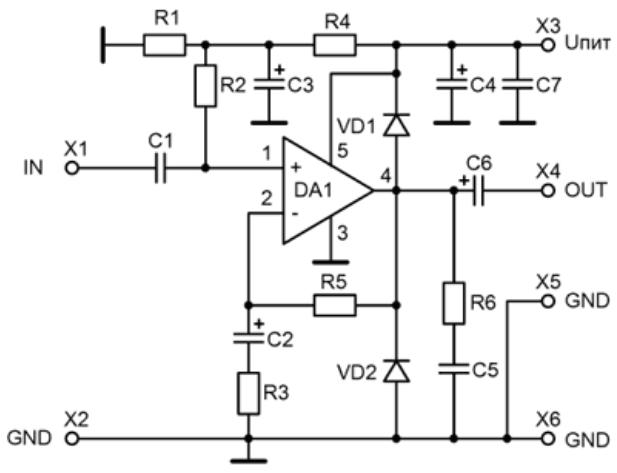

  1 Подключите акустическую систему к контактам Х4, Х5;
  2 Подайте питание DC 12 В на контакты Х3, Х6, соблюдая полярность;
  3 Коснитесь пальцем контакта Х1. При этом в динамике вы должны услышать лёгкий фон;
  4 Проверка завершена. Приятной эксплуатации.

 Меры предосторожности:
  • Модуль нельзя подключать к сабвуферу со встроенными фильтрами.
  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не путайте полярность питания модуля.
  • Эксплуатируйте усилитель только с акустикой сопротивлением 4 Ом или 8 Ом.
  • Не соблюдение данных требований приведёт к выходу устройства из строя.

 Особенности:
  • Малые габариты;
  • Широкий диапазон питающих напряжений и сопротивлений нагрузки.

 Технические характеристики:
  • Напряжение питания: DC 12...30 В (однополярное);
  • Входное сопротивление: 100 кОм;
  • Коэффициент усиления: 26 dbi;
  • Номинальная выходная мощность: 18 Вт;
  • Сопротивление нагрузки: Не менее 4 Ом;
  • Потребляемый ток: Не более 3,5 А
  • Количество входов: 1 штука;
  • Количество выходов: 1 штука;
  • Полоса частот: 20...20000 Гц;
  • Температура хранения: -30...+50 градусов Цельсия;
  • Относительная влажность: 20...80 % (без образования конденсата);
  • Рекомендованная температура эксплуатации: 0...70 градусов Цельсия;
  • Количество каналов усиления: 1 штука;
  • Упаковка: Фирменный блистер;
  • Размеры упаковки: ~222 х 120 х 40 мм;
  • Габаритные размеры модуля: 53 х 33 х 40 мм;
  • Масса модуля: ~23 г;
  • Общая масса: ~53 г.

 Комплект поставки:
  • УНЧ BM2037;
  • Инструкция.



------------------
