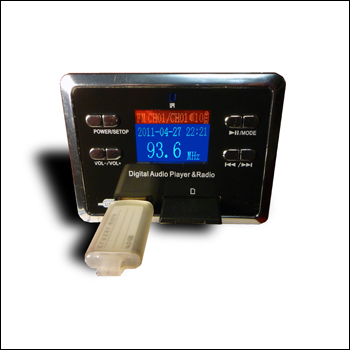

MP2866 позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA на любом USB-носителе или SD карточке. На борту модуля установлен цифровой стереофонический FM тюнер. Модуль имеет коммутируемый линейный вход. Функция эквалайзер позволяет регулировать тембр воспроизведения музыкальных файлов, записанных на SD или USB флеш память, с предустановками: рок, классика, норма, поп. Особое внимание обратите на функцию - будильник во встроенных часах. На борту модуля установлен USB-host контроллер для чтения музыкальных файлов, записанных на любой USB флэш-накопитель или внешний жесткий диск.
Технические характеристики:

Напряжение питания постоянное, В . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . 20 … 20000
Максимальный потребляемый ток мА . . . . . . . . . . . . . . . . . . . . . . . . 150
Входное сопротивление линейного входа, кОм . . . . . . . . . . . . . . . . . .47
Максимальный уровень входного сигнала, В . . . . . . . . . . . . . . . . . . . . 2
Напряжение на линейном выходе, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,5
Поддерживаемые битрейты kbit/s . . . . . . . . . . . . . . . . . . . . . . . . . 32-320
Диапазон настройки тюнера, в диапазоне FM мГц . . . . . . . . . . . . 87 - 108
Номинальная дальность действия пульта ДУ, м . . . . . . . . . . . . . . . . . . 8
Размеры пульта ДУ, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 х 85
Размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 х 55
Размеры модуля в сборе, мм . . . . . . . . . . . . . . . . . . . . . . . . 50 х 65 x 60

Комплект поставки:

MP3 / FM модуль в сборе . . . . . . . . . . . . . . . . . . . . . . . . 1
Шильдик передней панели . . . . . . . . . . . . . . . . . . . . . . . .1
Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . 1





Назначение кнопок установленных на передней панели.

POWER Длительные нажатия – выключение / включение

PLAY/PAUSE Режим USB/SD: воспроизведение/пауза
Режим FM: автопоиск и запись частоты станций в каналы.
Режим установки часов: установка.
SET Переключение между: Установками часов, будильника, таймера выключения.
VOL+







Режим USB/SD и FM: звук +
Режим установки часов и всех таймеров: показания +
VOL- Режим USB/SD и FM: звук -
Режим установки часов и всех таймеров: показания –
PLAY/PAUSE Режим USB/SD: короткое нажатие Воспроизведение / Пауза
Режим FM: автопоиск по всему диапазону и занесение найденных станций в память.

MODE Короткое нажатие - последовательно переключает режимы USB – SD – AUX – FM
I< Режим USB/SD: предыдущая композиция
Режим FM: станция из памяти вниз по диапазону
Режим установки часов и всех таймеров: переключение между настраиваемыми позициями влево

>I Режим USB/SD: следующая композиция
Режим FM: станция из памяти вверх по диапазону
Режим установки часов и всех таймеров: переключение между настраиваемыми позициями вправо
Назначение кнопок пульта ДУ.

1. Вкл/Выкл
2. Последовательно переключает режимы USB – SD – AUX – FM
3. Режим USB/SD: следующая композиция
Режим FM: канал вверх по диапазону.
Режим установки часов: переключение между позициями часы/минуты.




4. Режим USB/SD: предыдущая композиция
Режим FM: предварительно настроенный канал вниз по диапазону
Режим установки часов: переключение минуты/часы
5. Режим USB/SD и FM: звук +
Режим установки часов: показания +
6. Режим USB/SD и FM: звук -
Режим установки часов: показания –
8. Mute
9. Повтор: текущая композиция / все
10. Предустановки эквалайзера: рок, классика, норма, поп.
11. Режим USB/SD: воспроизведение/пауза
Режим FM: автопоиск и запись частоты станций в каналы.
Режим установки часов: установка.






------------------
