Электронный цифровой кодовый замок можно использовать совместно с различными исполнительными устройствами. Простая комбинация из четырех цифр позволит Вам открыть дверь, сейф. Предлагаемый набор дополнит различные охранные устройства.
Краткое описание.Срабатывание электромагнитного реле (открывание замка) происходит при последовательном нажатии четырех кнопок клавиатуры – кода замка. При закрытии замка достаточно нажать любые другие кнопки.
Схема питается постоянным напряжением 6 В. Исполнительное реле коммутирует ток до 5 А. Размеры печатной платы 55х55 мм.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- в соответствии с монтажной схемой впаяйте панель микросхемы в плату;
- установите перемычки, обозначенные на печатной плате «*-7-1-4-0-8-5-2-#-9-6-3»;
- отформуйте выводы элементов и установите их на плате;
- аккуратно вставьте микросхему в панель и подключите пленочную клавиатуру к устройству;
ВНИМАНИЕ: При установке клавиатуры в разъем будьте осторожны, – чрезмерный перегиб печатных проводников может привести к их поломке!
- внимательно проверьте правильность монтажа;
- присоедините провода от стабилизированного источника питания (неправильное подключение источника питания может привести к выходу из строя активных элементов);
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Код определяется перемычками между контактами «2-1-3-4» и «0-4-8-#». Цифры «2-1-3-4» показывают последовательность набора цифр кода – первой нажимается кнопка, соответствующая «1», второй – «2» и т.д.
Для изменения кода замка перемычки необходимо установить между контактами «2-1-3-4» и любыми другими контактами клавиатуры.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий корпус для устройства, стабилизированный источник питания.

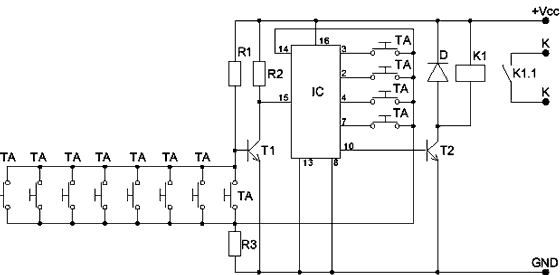

Принципиальная схема набора | ||
------------------
