Код товара: EK667309

Цифровой FM-радиоприемник. Встраиваемый модуль MP1089

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Цифровой FM-радиоприемник. Встраиваемый модуль MP1089

MP1089 позволяет принимать вещательные станции диапазона FM. Модуль имеет полностью цифровую схему обработки радиосигнала.
Технические характеристики:
Напряжение питания постоянное, В . . . . . . . . . . . . . . . . . . . . . . 2.3 ~ 5.5
Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . 20 … 18000
Выходная мощность при 32 Ом, мВт . . . . . . . . . . . . . . . . . . . . . . . . .250
Максимальный потребляемый ток, мА . . . . . . . . . . . . . . . . . . . . . . . . .22
Диапазон настройки тюнера, в диапазоне FM мГц . . . . . . . . . . . .64 - 108
Размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 х 16

Комплект поставки:
Модуль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . .1
Настройка на станцию (с автоподстройкой) производится кратковременной подачей лог. 0 на ножки S+ вверх по диапазону или S- вниз по диапазону. Регулировка громкости кратковременной подачей лог. 0 на ножки V+ увеличение громкости или V- уменьшение громкости.
Довольно мощный выходной каскад интегральной схемы, установленной в модуле, позволяет непосредственно к нему подключить головные телефоны сопротивлением 32 Ом. К ножкам L и Общ – левый канал, R и общ. – правый канал (Рис.1). В качестве антенны в этом случае можно использовать отрезок провода длинной 80 см., подключив его к выводу А.
Если использовать другой способ подключения головных телефонов (Рис.2), – общий провод наушников подключить не к общему проводу модуля, а к выводу А (антенна) - то прием станций будет вестись на головные телефоны. Дополнительная антенна в этом случае уже не нужна.
Включение выключение модуля производится кратковременной подачей 0 на вывод PD.

Цифровой FM-радиоприемник. Встраиваемый модуль MP1089

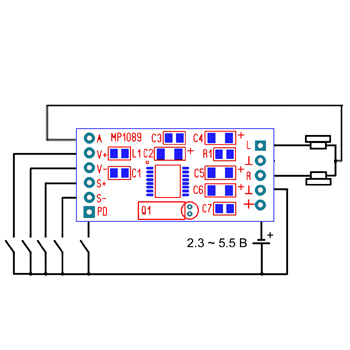

Рис.1 Назначение разъемов и схема подключения 1

Цифровой FM-радиоприемник. Встраиваемый модуль MP1089

Рис.2 Назначение разъемов и схема подключения 2

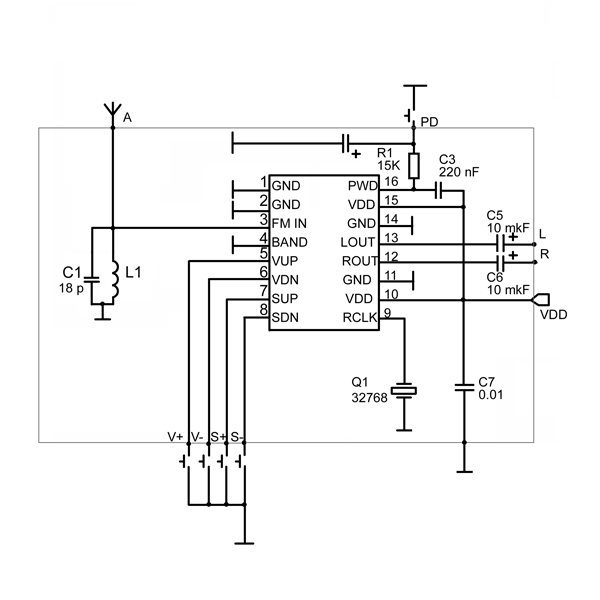

Посмотреть схему

------------------
