Код товара: EK855705

Цифровой усилитель MP3123 D-класса мощностью 2 x 25 Вт. Проект «Китайский синдром» (западная сторона)

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Цифровой усилитель MP3123 D-класса мощностью 2 x 25 Вт. Проект «Китайский синдром» (западная сторона)

В проекте «Китайский синдром» «Мастер Кит» противопоставит цифровые УНЧ, построенные на интегральных схемах, выпущенных на востоке от России, аналогичным модулям с запада.

С восточной стороны мы постараемся собрать самые амбициозные и дерзкие проекты из юго-восточной Азии и Японии. Начнем с поделок молодых компаний из поднебесной, затем восходящие корейские драконы и закончим чипами от японских транснациональных корпораций.

На западной стороне проекта выступят американские мэтры цифровой техники и их европейские коллеги-конкуренты, штампующие свои уникальные изделия на восточной стороне.

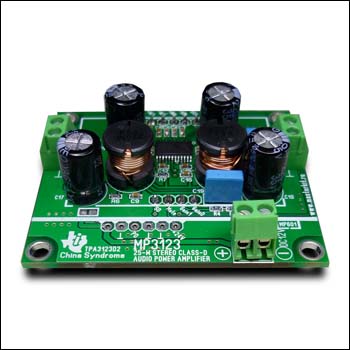

Предлагаемый усилитель MP3123 – модуль, представленный на ваш суд, построен на чипе TPA3123D2 от : Texas Instruments.


Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.

На 110% заменяет MP1225


Технические характеристики:


Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..30

Выходная мощность R= 4Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . .2 x 20

Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . .2 x 10

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . 3,2

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . 20 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥99

THD+N, PO=8W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.08

THD+N, PO=5W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.08

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55


MP3123 - Цифровой усилитель D-класса мощностью 25 Вт стерео. Проект «Китайский синдром» (западная сторона)

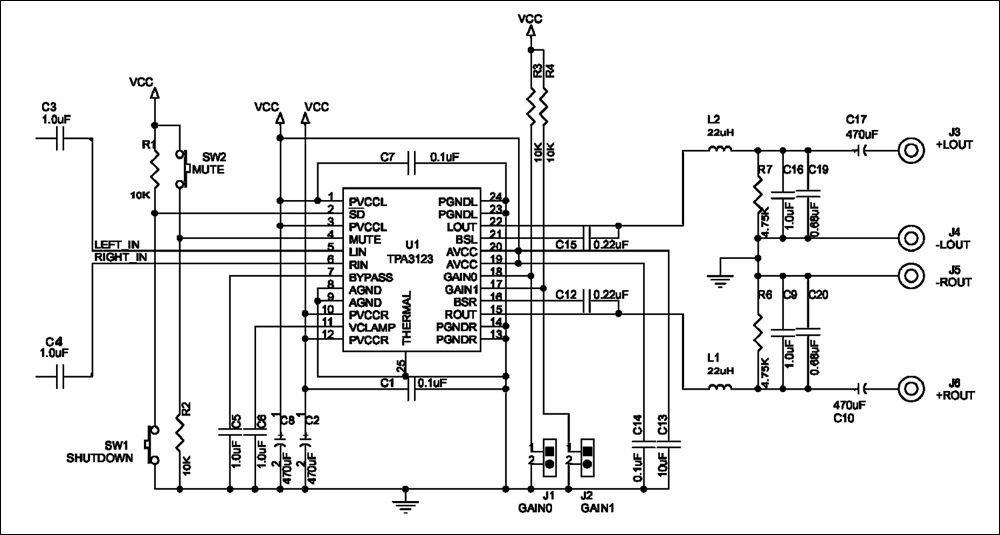

Посмотреть схему

------------------
