Миниатюрный встраиваемый, импульсный, повышающий преобразователь напряжения предназначен для получения напряжения 24В с током до 2А из входного напряжения в диапазоне от 9 до 16В.
Преобразователь построен на специализированной микросхеме TPS40210 производства Texas Instruments.
Технические характеристики
Входное напряжение (постоянное), В - +9…16
Выходное напряжение (постоянное), В - 24
Мощность,Вт - 45
Габаритные размеры, мм - 55х34
Комплект поставки
Модуль в сборе - 1
Инструкция по эксплуатации - 1
Схема модуля соответствует рекомендуемой TI для TPS40210.

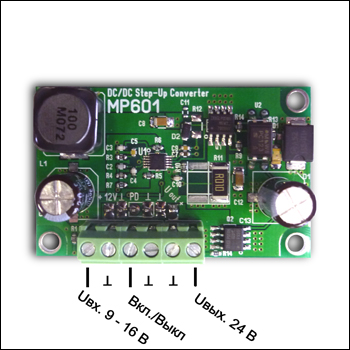

Входное напряжение подается на первый слева (рис.1) винтовой разъем. Следующий разъем Вкл/Выкл (PD на схеме) обеспечивает выключение преобразователя при замыкании его на общий провод или подаче на него логического 0 в системах автоматики. С третьего винтового разъема снимается выходное напряжение 24В.
Нами был добавлен узел на оптопаре U2 и MOSFET транзисторе Q2, обеспечивающий полное отключение выходного напряжения при подаче 0 на вход Вкл/Выкл (PD).
Светодиод VD1 предназначен для индикации работы преобразователя.
MP601 рекомендуется использовать для питания цифровых усилителей НЧ класса Д, для увеличения мощности при установке их в автомобиль или в ПК совместно с модулем MP31PC.

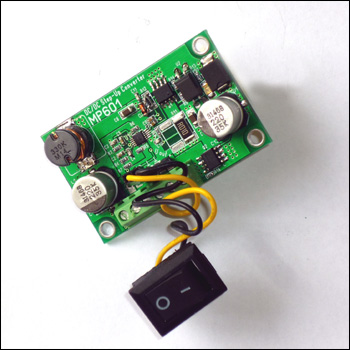

Схема подключения
Посмотреть схему
