Код товара: EK951699

MP605 - Преобразователь напряжения импульсный 8...18В/24В, 320 Вт, 13А

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

MP605 - Преобразователь напряжения импульсный 8...18В/24В, 320 Вт, 13А

Преобразователь преобразует постоянное напряжение в диапазоне 8…18 В в постоянное напряжение 24 В.

Основа преобразователя – четырехфазный контроллер ШИМ TPS40090 производства Texas Instruments.

Преобразователь спроектирован для питания мощных усилителей НЧ (BM2071, BM2072, BM2073, MP5613, MP5630C1, MP5630C2, MP5630C21, MP5630C4) от аккумулятора 12-14 В при встраивании в автомобиль или уличном использовании.

Встроенная защита от заниженного напряжения (8 В) не позволит полностью разрядить аккумулятор.

Преобразователь отключится при достижении 8 В на входе.


Технические характеристики:

Входное напряжение, В . . . . . . . . . . . . . . . . . . . . . 8 … 18

Выходное напряжение, В . . . . . . . . . . . . . . . . . . . . 24

Максимальный выходной ток А, . . . . . . . . . . . . . . . 13

Уровень защиты мин., В . . . . . . . . . . . . . . . . . . . . . 8

Уровень защиты макс., В . . . . . . . . . . . . . . . . . . . . 18

Комплект поставки:

Модуль МР605 . . . . . . . . . . . . . . . . . . . . . 1

Инструкция по эксплуатации . . . . . . . . . . . 1

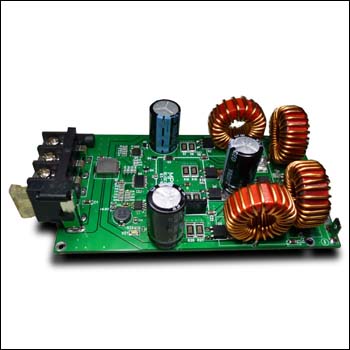

MP605 - Импульсный преобразователь напряжения 8...18В/24В, 320 Вт, 13А

Рис.1 Внешний вид и схема подключения

Дополнительные возможности.

На плате преобразователя есть разъем с маркировкой «6.8 V». С него можно снять напряжение 5В / 100мА для питания возможных схем автоматики в вашей конструкции.

Точка на разъеме, к которому подключают входное напряжение, маркированная на рис.1 как Uвкл. предназначена для включения преобразователя с помощью замка зажигания в автомобиле. По умолчанию эта функция отключена, т.е. при подключении преобразователя к аккумулятору он сразу включается. Если вам нужно активировать эту функцию, то подключите резистор 10кОм +-50% между клеммой Uвкл. и Uпит-. Или подпаяйте его со стороны платы. Рис.2 После этого преобразователь будет включатся только после подачи +12В от замка зажигания или дополнительного включателя.

В середине платы установлен разъем для подключения вольтметра МР503. Он покажет напряжение на выходе преобразователя. Рис.3 когда он включен или входное напряжение когда преобразователь отключен сигналом Uвкл.

MP605 - Импульсный преобразователь напряжения 8...18В/24В, 320 Вт, 13А

Рис.2 Активация входа АСС

MP605 - Импульсный преобразователь напряжения 8...18В/24В, 320 Вт, 13А

Рис.3 Подключение вольтметра МР503

Прочитать инструкцию.

Посмотреть схему

Источник питания KIT MP605. Описание в формате PDFИсточник питания KIT MP605. Описание в формате PDF

------------------
УЛ951699:3662
