Код товара: EK-SCV0033-ADJ-5A-R

SCV0033-ADJ-5A-R - Регулируемый импульсный стабилизатор напряжения 1,2...37 В, 5 А

Бренд: EKITS
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

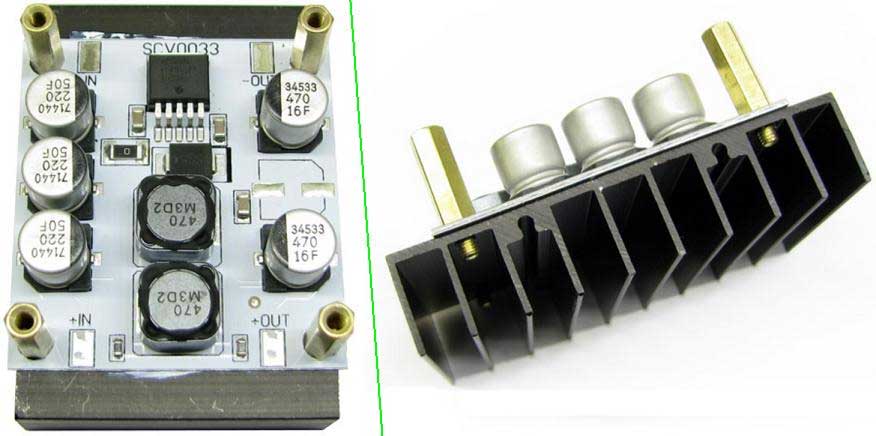

SCV0033-ADJ-5A-R - Регулируемый импульсный стабилизатор напряжения 1,2...37 В, 5 А

С радиатором
  Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 см2 , что позволяет в течение продолжительного времени снимать выходной ток до 5 А (при Uвых = 12 В). Модуль закреплён к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением рёбер.
  Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 кОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.
  Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу:
R1 = 1210*(Uвых/1,23-1),

где: Uвых - требуемое выходное напряжение.
  Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле:
R = 1,23/I,

где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.
  При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2 200 мкФ.

 Характеристики:
  • Входное напряжение (не более): 40 В;
  • Выходное напряжение: 1,2...37 В;
  • Выходной ток во всём диапазоне напряжений: 0...5 А;
  • Ограничение выходного тока: 5...6 А;
  • Частота преобразования: 150 кГц;
  • Температура модуля (при tокр.среды = 25 градусов Цельсия; Uвх = 25 В; Uвых = 12 В; Iвых = 5 А): 65 градусов Цельсия;
  • КПД (при Uвх = 25 В; Uвых = 12 В; Iвых = 5 А): 91 %;
  • Амплитуда пульсаций на выходе (при Uвх = 25 В; Uвых = 12 В; Iвых = 5 А): 150 мВ;
  • Диапазон рабочих температур: -40...+85 градусов Цельсия;
  • Защита от переполюсовки: Отсутствует;
  • Упаковка: OEM;
  • Размеры устройства: 70 x 51 x 30 мм;
  • Масса брутто: 90 г;
  • Масса (с радиатором): 72 г.

 Комплект поставки:
  • Модуль SCV0033-ADJ-5A-R;
  • Радиатор;
  • Инструкция по эксплуатации.


Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)

Схема модуля SCV0033-ADJ-5A-R

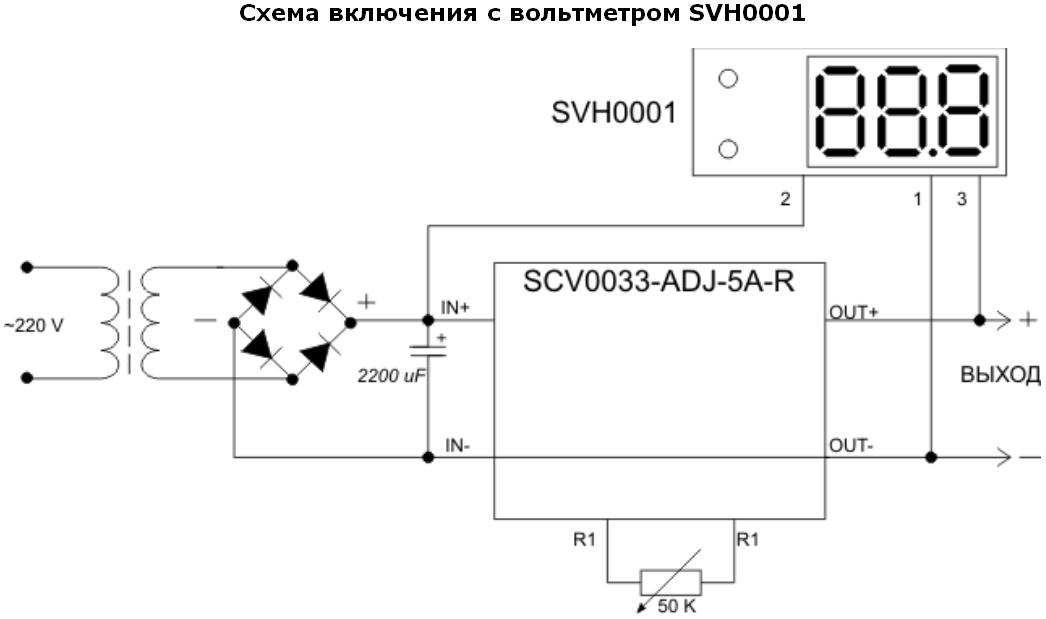

Схема включения модуля SCV0033-ADJ-5A-R с Вольтметром

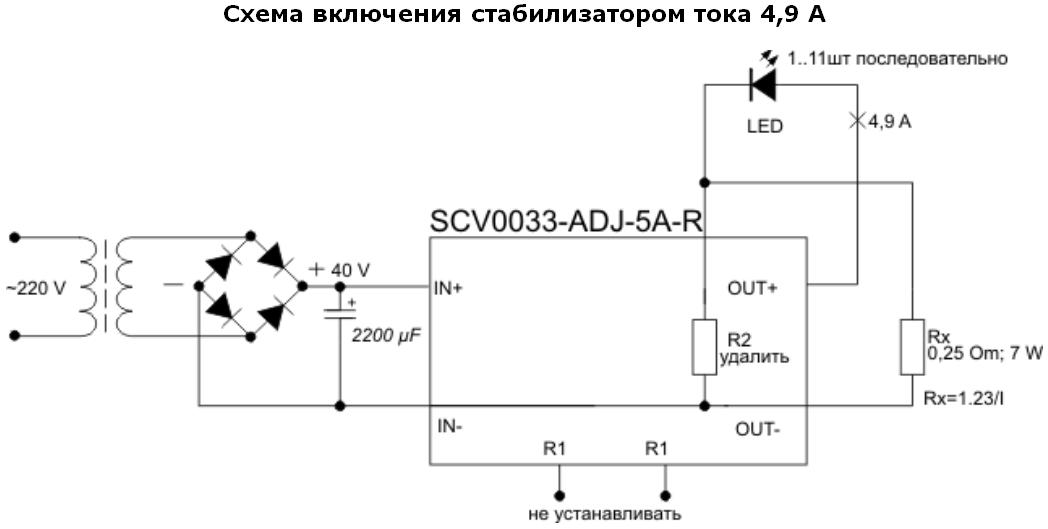

Схема включения модуля SCV0033-ADJ-5A-R в режиме стабилизатора тока

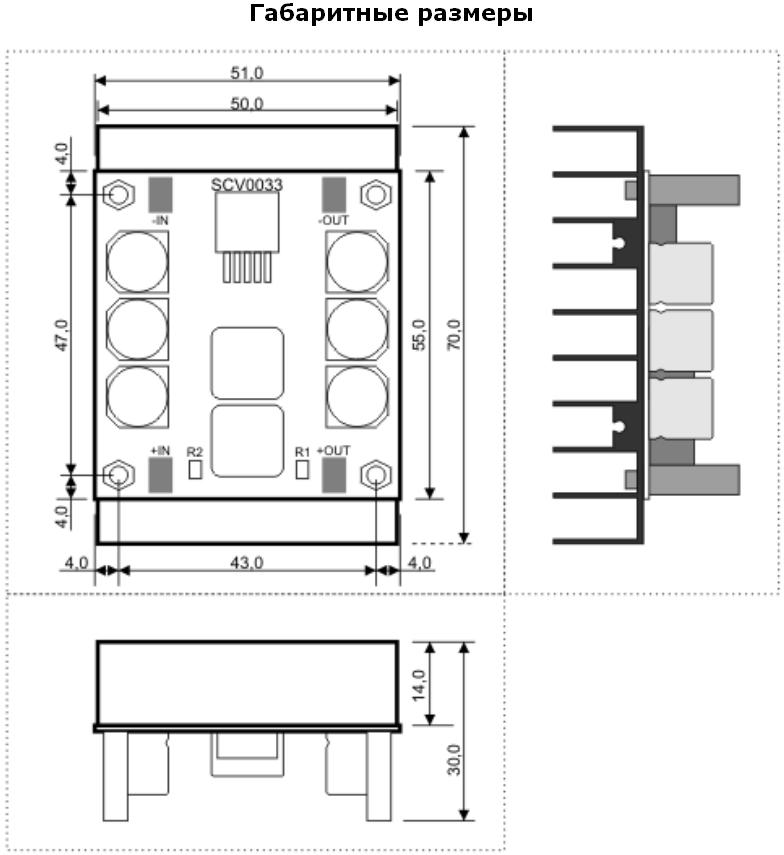

Чертёж модуля SCV0033-ADJ-5A-R


------------------
