Код товара: KIT-USB-PROG

USB Программатор микросхем FLASH/EEPROM памяти серий 24x и 25x

Бренд: KitLab
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

USB Программатор микросхем FLASH/EEPROM памяти серий 24x и 25x

Обратите внимание на близкий
по назначению товар:


Postal 3 - FULL. Программатор в корпусе

Postal 3 - FULL. Программатор в корпусе

Модуль RC036. PICKIT 2 W. USB Программатор PIC контроллеров, микросхем памяти EEPROM и ключей KeeLOQ

Модуль RC036. PICKIT 2 W. USB Программатор PIC контроллеров, микросхем памяти EEPROM и ключей KeeLOQ
Назначение:

Простой USB программатор для микросхем памяти FLASH/EEPROM 24x и 25x серий.
Микросхемы 24x и 25x серий широко применяются для BIOS материнских плат компьютеров, в бытовой технике, в одометрах (спидометрах) автомобилей и так далее.
Программатор позволяет считывать/копировать/записывать микросхемы FLASH/EEPROM 24x и 25x серий.
Доступны драйвера для систем: WIN98 / WIN-ME / WIN2000 / WINXP / Server 2003 / VISTA / Server 2008 / WIN7 / WIN8(32/64)

Исполнение:

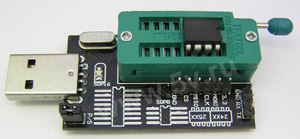

Печатная плата с интерфейсом USB и ZIF панелькой для установки микросхем в корпусах DIP8.
16 выводная ZIF панель разделена на две секции по 8 выводов для раздельной установки микросхем 24x и 25x серий, в корпусах DIP8.
Позиция и ориентация устанавливаемых микросхем промаркирована на плате.
Программатор питается от USB разъёма компьютера, дополнительное питание не требуется.
Для работы в режиме программатора, перемычка (джампер P/S) должна быть установлена.
Со снятой перемычкой, программатор превращается в .... переходник USB <> COM TTL.

Список поддерживаемых микросхем:

24xXXX EEPROM (IIC, I2C) 25xXXX SPI FLASH
Common (Общий тип) 24xxx:
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128,
24C256, 24C512, 24C1024, 24C2048, 24C4096

ST:
ST24C01, ST24C02, ST24C04, ST24C08, ST24C16, ST24C32, ST24C64

ATMEL:
AT24C01, AT24C01A, AT24C01B,
AT24C02, AT24C02A, AT24C02B,
AT24C04, AT24C04A, AT24C04B,
AT24C08, AT24C08A, AT24C08B,
AT24C16, AT24C16A, AT24C16B,
AT24C32, AT24C32A, AT24C32B,
AT24C64, AT24C64A, AT24C64B,
AT24C128, AT24C128A, AT24C128B,
AT24C256, AT24C256A, AT24C256B,
AT24C512, AT24C512A, AT24C512B,
AT24C1024, AT24C1024A, AT24C1024B

XICOR:
X24C01, X24C02, X24C04, X24C08, X24C16

ROHM:
BR24C01, BR24L01, BR24C02, BR24L02,
BR24C04, BR24L04, BR24C08, BR24L08,
BR24C16, BR24L16, BR24C32, BR24L32,
BR24C64, BR24L64

RAMTROM:
FM24C04A, FM24CL04, FM24C16A, FM24CL16,
FM24C64, FM24CL64, FM24C256, FM24CL256,
FM24C512

NSC:
NSC24C02, NSC24C02L, NSC24C64

MICROCHIP:
24AA01, 24LC01B, 24LC014,
24AA02, 24LC02B, 24LC02C, 24AA04, 24LC04B,
24AA08, 24LC08B, 24AA16, 24LC16B,
24AA32, 24LC32, 24AA64, 24LC64, 24FC64,
24AA128, 24LC128, 24FC128,
24AA256, 24LC256, 24FC256,
24AA512, 24LC512, 24FC512,
24AA1024, 24AA014, 24LC014,
24AA024, 24LC024, 24AA025, 24LC025

ISSI:
IS24C01, IS24C02, IS24C04, IS24C08, IS24C16, IS24C32, IS24C64, IS24C128, IS24C256, IS24C512, IS24C1024

HOLTEK:
HT24C01, HT24LC01,
HT24C02, HT24LC02,
HT24C04, HT24LC04,
HT24C08, HT24LC08,
HT24C16, HT24LC16,
HT24C32, HT24LC32,
HT24C64, HT24LC64,
HT24C128, HT24LC128,
HT24C256, HT24LC256,
HT24C512, HT24LC512,
HT24C1024, HT24LC1024

FAIRCHILD:
FM24C01L, FM24C02L, FM24C03L, FM24C04L, FM24C05L, FM24C08L, FM24C09L, FM24C16L, FM24C17L, FM24C32L, FM24C64L, FM24C128L, FM24C256L, FM24C512L, FM24C1024L

CATALYST:
CAT24C01, CAT24WC01,
CAT24C02, CAT24WC02,
CAT24C04, CAT24WC04,
CAT24C08, CAT24WC08,
CAT24C16, CAT24WC16,
CAT24C32, CAT24WC32,
CAT24C64, CAT24WC64,
CAT24C128, CAT24WC128,
CAT24C256, CAT24WC256,
CAT24C512, CAT24WC512,
CAT24C1024, CAT24WC1024

Common (Общий тип) 25xxx:
25x05, 25x005, 25x10, 25x20, 25x40, 25x80, 25x16, 25x32, 25x64, 25x128, 25x256, 25x512, 25x1024, 25x2048

MXIC:
MX25L512, MX25V512, MX25L1005, MX25L2005,
MX25V4005, MX25L4005A, MX25V8005, MX25L8005,
MX25L1605D, MX25L1635D, MX25L3205D, MX25L3225D,
MX25L3235D, MX25L3237D, MX25L6405D, MX25L12805D,
MX25V4035, MX25L8035, MX25L6445E, MX25L12845E,
MX25L1608D, MX25L3208D, MX25L6408D, MX25L6455E,
MX25L6406E, MX25L3206E, MX25L25635E

WINBOND:
W25P10, W25X10, W25X10A, W25X10AL, W25X10L,
W25P20, W25X20, W25X20A, W25X20AL, W25X20L,
W25P40, W25X40, W25X40A, W25X40AL, W25X40L,
W25P80, W25X80, W25X80A, W25X80AL, W25X80L,
W25P16, W25X16, W25P32, W25X32, W25X64,
W25Q40BV, W25Q80V, W25Q80BV, W25Q16V, W25Q16BV,
W25Q32V, W25Q32BV, W25Q64BV, W25Q128BV

ST:
M25P05A, M25P10A, M25PE10, M25P20, M25PE20, M25P40,
M25PE40, M25P80, M25PE80, M25PX80, M25P16, M25PE16,
M25PX16, M25P32, M25PE32, M25PX32, M25P64, M25PE64, M25PX64, M25P128

SST:
SST25VF512, SST25VF512A, SST25VF010, SST25VF010A,
SST25VF020, SST25VF020A, SST25VF040, SST25VF040A, SST25VF040B,
SST25VF080B, SST25VF016B, SST25VF032B, SST25VF064C

SPANSION:
S25FL004A, S25FL040A, S25FL008A, S25FL016A, S25FL032A,
S25FL064A, S25FL128A, S25FL128P, S25FL129P

SAIFUN:
SA25F005, SA25F010, SA25F020, SA25F040,
SA25F080, SA25F160, SA25F320

PMC:
PM25LV512A, PM25LV010A, PM25LV020, PM25LV040,
PM25LV080B, PM25LV016B

NEXFLASH:
NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32

MSHINE:
MS25X05, MS25X10, MS25X20, MS25X40, MS25X80, MS25X16, MS25X32, MS25X64, MS25X128

GIGADEVICE:
GD25Q512, GD25Q10, GD25Q20, GD25F40, GD25D40,
GD25Q80, GD25T80, GD25D80, GD25F80,
GD25Q16, GD25Q32, GD25Q64, GD25Q128

ESMT:
F25L004A, F25L04UA, F25L008A, F25L08PA,
F25L016A, F25L16PA, F25L32PA, F25L32QA

ES:
ES25P10, ES25P20, ES25P40, ES25M40, ES25M40A, ES25P80,
ES25M80, ES25M80A, ES25P16, ES25M16, ES25P16A, ES25P32

EON:
EN25F05, EN25P05, EN25LF05, EN25F10, EN25P10,
EN25D10, EN25LF10, EN25F20, EN25D20, EN25LF20,
EN25F40, EN25D40, EN25LF40, EN25F80, EN25D80,
EN25T80, EN25Q80, EN25F16, EN25D16, EN25B16,
EN25B16T, EN25T16, EN25Q16, EN25F32, EN25B32,
EN25B32T, EN25P32, EN25Q32, EN25F64, EN25F128,
EN25Q128, EN25P80, EN25Q64, EN25B64, EN25B64T

ATMEL:
AT25F512, AT25F512A, AT25F512B, AT25F1024, AT25F1024A,
AT25S010, AT25F2048, AT25DF021, AT25F4096, AT25FS040,
AT25DF041A, AT25F004, AT26DF081A, AT25DF161, AT26DF161,
AT26DF161A, AT25DF321, AT25DF321A, AT26DF321, AT25DF641

AMIC:
A25L512, A25L05P, A25L010, A25L10P, A25L020, A25L20P,
A25L040, A25L40P, A25L080, A25L80P, A25L016, A25L16P,
A25L032

KH:
RH25L8036D


Внимание! На фото программатор "обут в калошу", напечатанную на 3D принтере. Не секрет, что зачастую бескорпусные платы так и не обретают корпуса и эксплуатируются "как есть".
Пожалуйста, позаботьтесь об изоляции проводников от возможного воздействия металлических (токопроводящих) предметов, на которые (СЛУЧАЙНО!) может быть положен программатор!

"Калоша" не входит в комплект поставки
Драйверы для Windows
Скачать программу CH341A Programmer V 1.18 860 Kb.

Программа имеет встроенные китайский, английский и русский языки. Программа не нуждается в установке, сразу запускается, достаточно распаковать архив в отведённый для неё каталог.
Всего программе известно более 400 микросхем.
Если необходимой вам микросхемы нет в списке программируемых, или программа не может автоматически правильно определить тип вашей микросхемы, то можно попробовать вручную выбрать подобную микросхему с таким же объёмом памяти и попробовать запрограммировать её.
ВНИМАНИЕ! Обязательно отсоединяем программатор от USB разъёма компьютера перед установкой в него микросхем памяти!

Примеры использования программатора:

Прошивка BIOS в 24С04 в корпусе DIP8 Прошивка 24С04 в корпусе DIP8
Прошивка BIOS в 25L4005A в корпусе DIP8 Прошивка 25L4005A в корпусе DIP8
Прошивка BIOS в 25L4005A в корпусе SOIC8-200 mils. Прошивка 25L4005A в корпусе SOIC8-200 mils.
Прошивка BIOS в 24С32 корпусе SOIC8-200 mils. Прошивка 24С32в корпусе SOIC8-200 mils.
Прошивка BIOS в 25А512AN в корпусе SOIC-150 mils. Прошивка 25А512AN в корпусе SOIC-150 mils.


------------------
