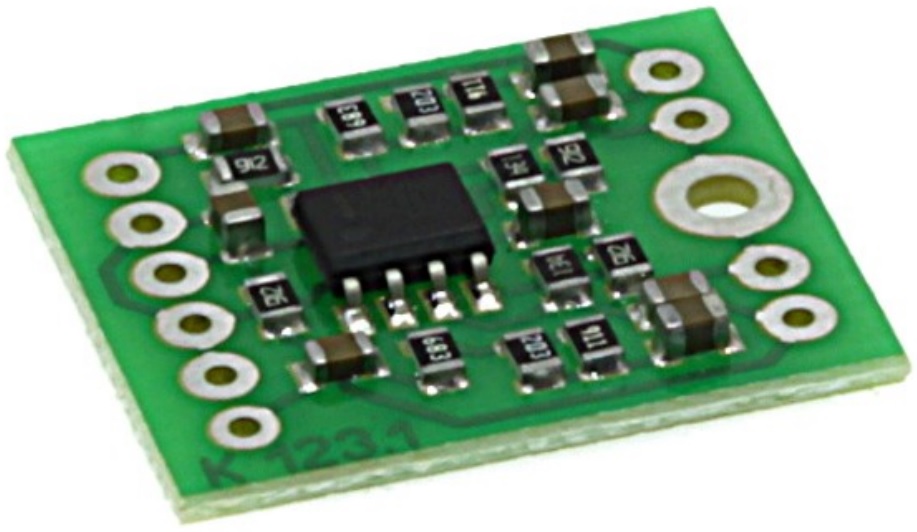

Данный модуль можно использовать с динамическими или электретными микрофонами, пьeзoкерамическими или магнитными звукоснимателями, как линейный предусилитель.

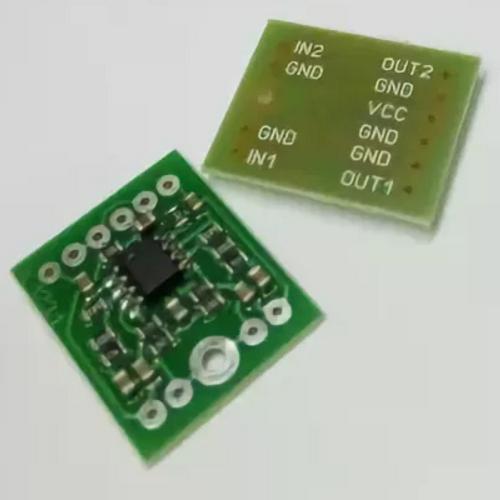

  Входной сигнал подается на клеммы IN1,IN2. Усиливается сигнал микросхемой U1. Коэффициент усиления определяется элементами R3,R7,R9,С3 для первого канала, R4,R8,R10,C4 - для второго и равен 75. Если элементы R7,R8 удалены с платы коэффициент усиления равен 5. Выходной сигнал снимается с клемм OUT1, OUT2.
  При использовании усилителя совместно с электретными микрофонами резисторы R1 и R2 должны присутствовать на плате. В остальных случаях их можно удалить.

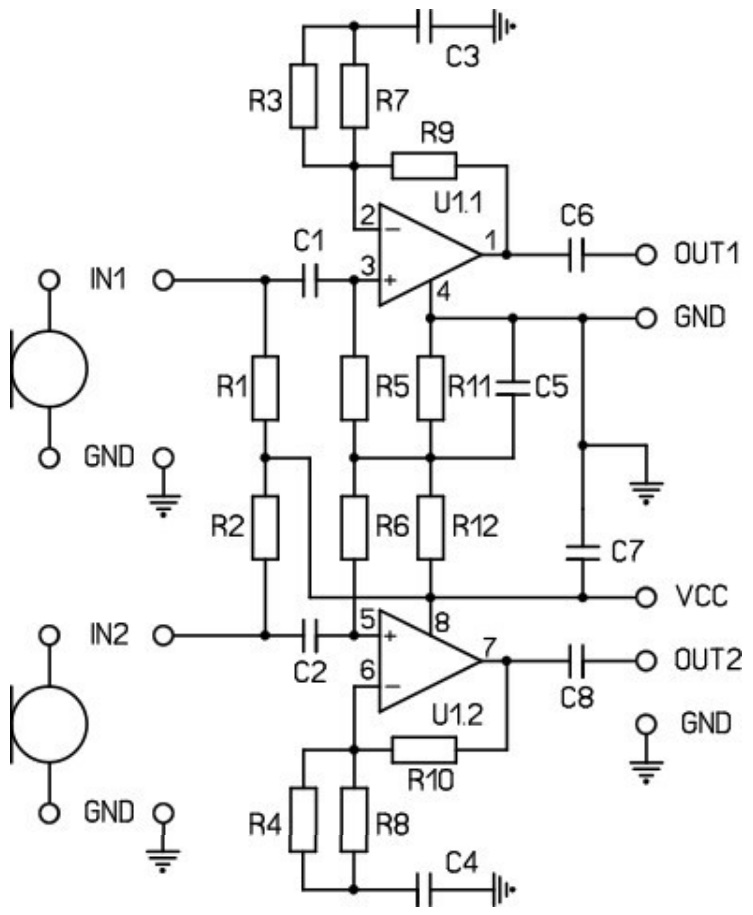

Принципиальная электрическая схема модуля RS123.1M. Стереофонического предварительного усилителя НЧ

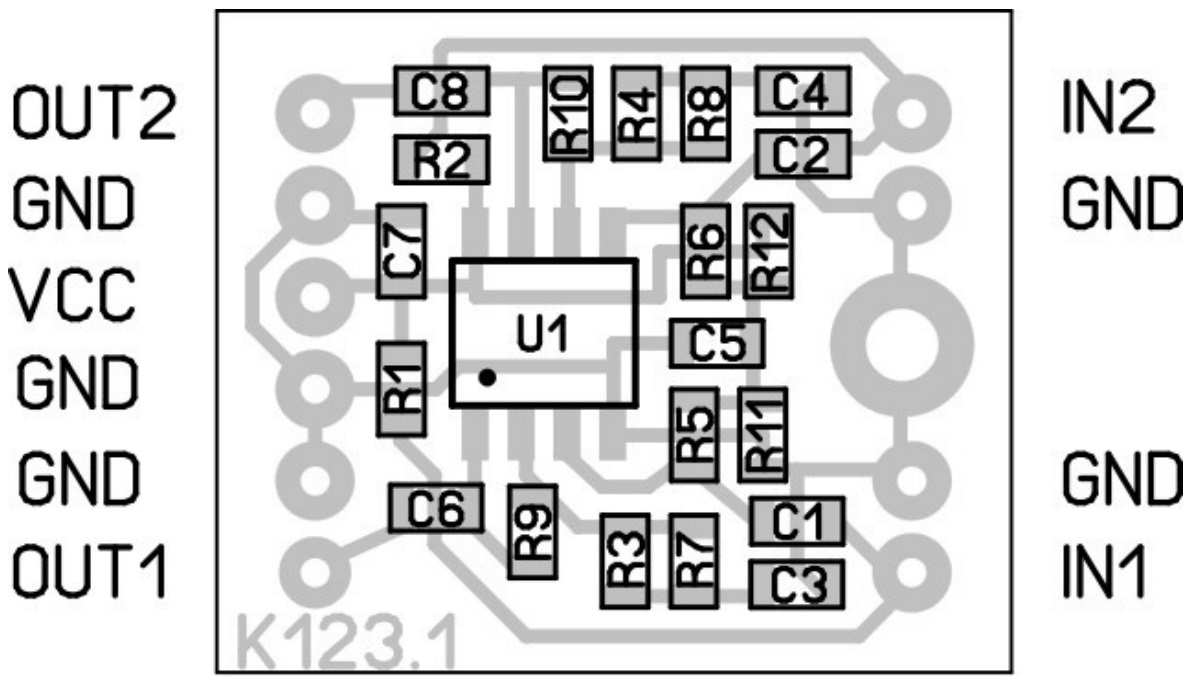

Схема расположения элементов модуля RS123.1M. Стереофонического предварительного усилителя НЧ


 Характеристики:
  • Питание устройства: DC 6...15 В;
  • Ток потребления: Менее 10 мА;
  • Коэффициент усиления в режиме 1 (R7,R8 удалены): ~5х;
  • Коэффициент усиления в режиме 2: ~75х;
  • Диапазон рабочих частот: 20...20000 Гц;
  • Коэффициент нелинейных искажений: Менее 0,05 %;
  • Входное сопротивление: 100 кОм;
  • Рекомендуемое сопротивление нагрузки: Более 47 кОм;
  • Диапазон рабочих температур: -10...+55 градусов Цельсия;
  • Относительная влажность: 5...80 % (без образования конденсата);
  • Размеры устройства: 22 x 18 x 2 мм;
  • Масса: ~1 г.

 Комплект поставки:
  • Модуль УНЧ RS123.1M;
  • Инструкция по эксплуатации.

------------------
