Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся последовательно в виде непрерывного столбика. Индикатор может найти применение в устройствах автомобильной электроники, контрольно-измерительной и в звуковой технике. Технические характеристики: Напряжение питания: 9…18 B. Ток потребления, не более: 40 мА. Диапазон входных напряжений: 0…4 В. Размер печатной платы: 75х25 мм.

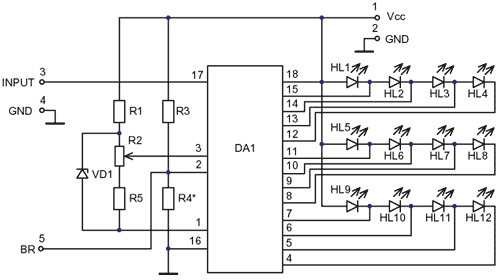

Верхняя граница входного напряжения может устанавливаться потенциометром R2 в пределах +1…+5 В. Вывод 5 предназначен для регулировки яркости свечения светодиодов. При подключении этого вывода к общему проводу все светодиоды гаснут, а при подключении к источнику питания через ограничительный резистор номиналом 100 кОм, яркость свечения увеличивается примерно в два раза, что позволяет использовать этот режим в качестве дополнительной индикации, например перегрузки. Плата сконструирована таким образом, что, обрезав ее по пунктирной линии, вы можете собрать укороченный вариант индикатора на 8 светодиодов.
Правильно собранное устройство в настройке не нуждается.
Если собранное устройство не работает: - визуально проверьте Ваш набор на наличие поврежденных компонентов и плохих паек; - внимательно проверьте правильность монтажа; - проверьте, не возникло ли в процессе пайки перемычек между токоведущими дорожками – при обнаружении, удалите их паяльником; - проверьте полярность подключенного питания, неправильное подключение источника питания может привести к выходу из строя микросхемы!
Рекомендации по совместному использованию электронных наборов. Выбор дополнительных блоков, позволяющих превратить индикатор в автомобильный тахометр, вольтметр или логарифмический индикатор уровня для высококачественного усилителя мощности.
|
------------------
