Модуль RMC012. Ethernet модуль Jerome
Бренд: KernelChipЮридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
Обратите внимание на близкий |
|||||
|
Модуль RA001. GSM-транслятор «Коралл-10» показаний счётчиков воды |
|
Сетевое многофункциональное реле Laurent-2 |
Ethernet модуль для управления внешними цепями / нагрузками и мониторинга / измерения различных параметров (напряжение, температура и т.д.) по локательной сети (LAN).
- Ethernet (LAN) модуль управления
- Web-интерфейс
- Линии ввода/вывода: 22 штуки
- Счетчик импульсов: 4 штуки
- ШИМ выход, USART, 4 x АЦП
- Открытый командный интерфейс по TCP/IP
- Система CAT - управляемая реакция на события
- SDK Web-интерфейса
Описание:
Модуль Jerome предназначен для управления внешними цепями/нагрузками и мониторинга / измерения различных параметров (напряжение, температура и т.д.). Главной особенностью Jerome является поддержка Ethernet. Управление модулем может осуществляется различными способами:
- через встроенную Web-страницу
- прямыми HTTP запросами
- набором текстовых команд управления по протоколу DirectIP (TCP порт 2424)
- интерфейс TCP-2-COM – прозрачный обмен данными между последовательным портом и TCP портом 2525
- автономное управление аппаратными ресурсами при возникновении событий на входных линиях или по таймеру (система CAT)
|
|
|

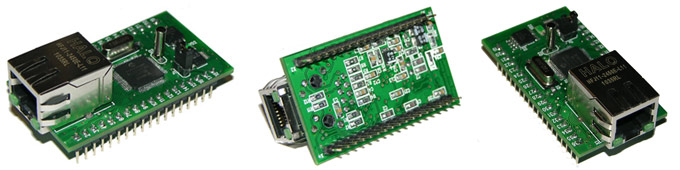

Рисунок 1. Модуль Jerome |
Модуль имеет встроенную Web-страницу управления. Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101) и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени.
|
|
|

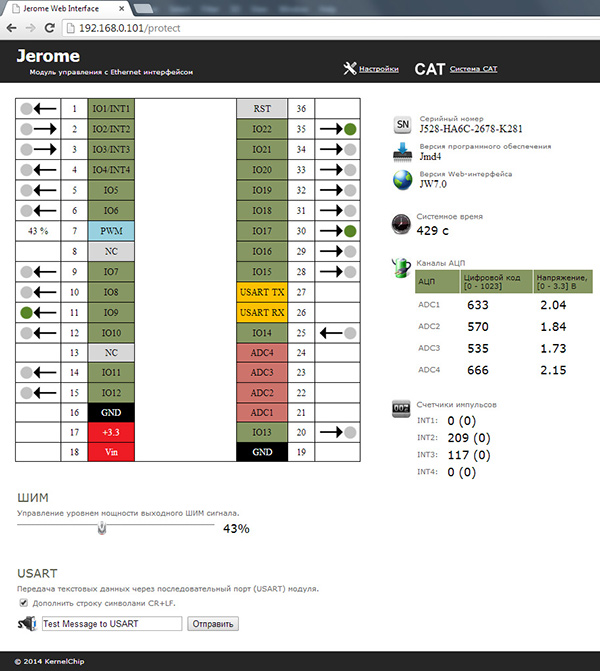

Рисунок 2. Web-интерфейс управления модулем Jerome |
|
Система CAT |
С помощью системы CAT можно задать реакцию модуля на определенные события на входных линиях модуля или по таймеру. Например, можно запрограммировать модуль таким образом, чтобы при изменении сигнала на входной дискретной линии автоматически происходило управление выходными линиями с заданной логикой. Также возможно управление по таймеру. Система CAT позволяет запрограммировать модуль и использовать его автономно без постоянного подключения по сети. |
|
|
|

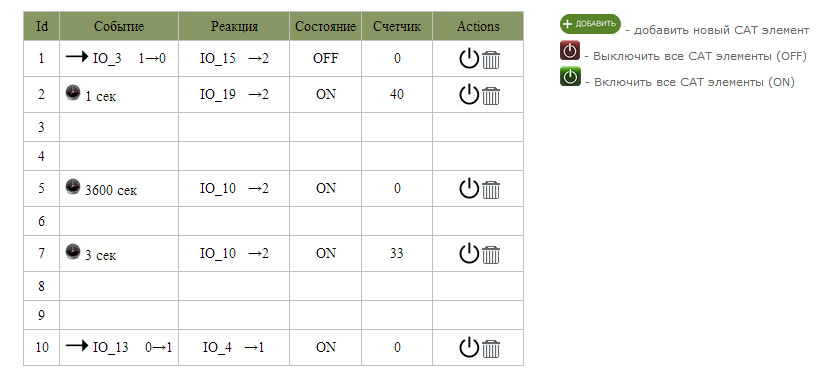

Рисунок 3. Web-интерфейс управления системой CAT |
|
HTTP запросы |
Jerome поддерживает возможность управления прямыми HTTP запросами в виде гипертекстовых ссылок. |

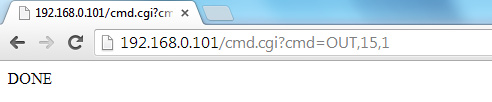

Управление производится обращением к определенной HTTP странице c различными параметрами, определяющими действие, которое нужно выполнить. Например, если выполнить запрос как показано ниже, то на выходную линию под номером IO_15 будет подана логическая единица:
Имеется возможность подключения нескольких модулей к одной сети через сетевой коммутатор благодаря возможности ручной установки IP и MAC адресов.
|
|
|

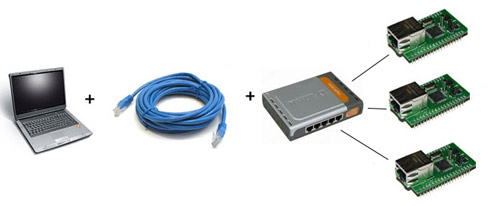

Рисунок 4. Подключение нескольких модулей Jerome к одной сети |
Модули Jerome могут быть подключены к беспроводной Wi-Fi сети через Wi-Fi роутер.
|
|
|

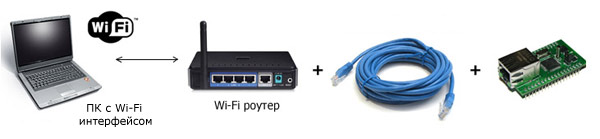

Рисунок 5. Подключение Jerome к беспроводной сети (Wi-Fi) |
Отличительные особенности:
|
Комплект поставки:
В комплект поставки входит только сам модуль Jerome. Документация и драйвера доступны в электронном виде.
Гарантия:
Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.
Документация:
| Описание | Размер | Дата | |||
| 2.0 MБ |
15 Апреля 2014 | |||
| 832 КБ |
28 Марта 2014 | |||
| 535 КБ |
30 Декабря 2013 |
Последняя версия "Прошивки"
| Описание | Размер | Дата | |||
| 1.6 МБ |
18 Мая 2015 | |||
| 249 КБ |
18 Мая 2015 |
Программное обеспечение:
| Описание | Размер | Дата | |||
| 240 КБ |
24 Августа 2008 |
SDK Web-интерфейса
|
SDK Web-интерфейса! |
Вы можете редактировать Web-интерфейс модуля самостоятельно! Предоставляется бесплатный пакет SDK. Вы можете модернизировать исходный код системы Web-управления (HTML + JavaScript) и загружать обновленный интферфейс в память модуля. |
| Описание | Размер | Дата | |||
| 108 КБ |
18 Мая 2015 | |||
| 501 КБ |
18 Мая 2015 |
------------------
